| 1 |
Zworka (oświetlenie tablicy rejestracyjnej) |
| 2 |
Przekaźnik klaksonowy |
| 3 |
Przekaźnik świateł drogowych |
| 4 |
Przekaźnik silnika wycieraczki tylnej |
| 5 |
Podgrzewany przekaźnik lustrzany |
| 6 |
Przekaźnik świateł przeciwmgielnych |
| 7 |
Przekaźnik tylnego światła przeciwmgielnego |
| 8 |
Przekaźnik – przerywacz kierunkowskazów |
| 9 |
Przekaźnik silnika wycieraczek szyby przedniej |
| 10 |
Podgrzewany przekaźnik tylnej szyby |
| 11 |
Przekaźnik silnika dmuchawy nagrzewnicy (z A / C) |
| 12 |
Przekaźnik silnika dmuchawy nagrzewnicy (z A / C) |
| 13 |
Przekaźnik klimatyzatora |
| 14 |
Wielofunkcyjna jednostka sterująca |

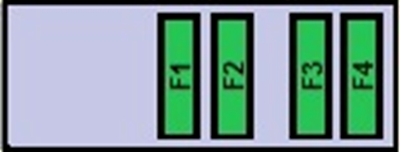

| F1 |
– |
| F2 |
30A Grzałka / klimatyzator |
| F3 |
40A Podgrzewana tylna szyba |
| F4 |
– |
| F5 |
– |
| F6 |
10A / 15A Regulacja zasięgu reflektorów, prawy reflektor – światła mijania |
| F7 |
10A Przednie prawe boczne / tylne prawe boczne światła |
| F8 |
10A RH reflektor-światło drogowe |
| F9 |
Spryskiwacze reflektorów 30A |
| F10 |
Brzęczyk 20A |
| F11 |
30A Centralny zamek |
| F12 |
20A światła przeciwmgielne |
| F13 |
– |
| F14 |
30A Wycieraczka szyby przedniej |
| F15 |
5A Lampy wewnętrzne |
| F 16 |
10A Tylne światło przeciwmgielne |
| F17 |
Okna elektryczne 30A |
| F18 |
10A lampa tablicy rejestracyjnej |
| F19 |
System audio 10A |
| F20 |
Okna elektryczne 30A |
| F21 |
10A System audio, centralny zamek, alarm, e/m zawór blokady wybieraka automatycznej skrzyni biegów („P”) |
| F22 |
20A Klimatyzacja, system audio, wyświetlacz wielofunkcyjny, silnik wentylatora chłodzącego, alarm, wskaźniki zestawu wskaźników |
| F23 |
rezerwa |
| F24 |
10A / 15A Reflektor lewy – światła mijania, regulacja zasięgu reflektorów |
| F25 |
10A Przednie lewe / tylne lewe lampy boczne |
| F26 |
Reflektor lewy 10A – światła drogowe |
| F27 |
rezerwa |
| F28 |
Podgrzewacz płynu chłodzącego 20A (Diesel) |
| F29 |
10A Elektryczne lusterka zewnętrzne, elektryczne szyby, światła mijania, kierunkowskazy / światła awaryjne, oświetlenie wewnętrzne, zestaw wskaźników, wskaźniki zestawu wskaźników, światła cofania, szyberdach |
| F30 |
Właz 30A |
| F31 |
5A Oświetlenie kombinacji urządzeń |
| F32 |
10A Światła do jazdy dziennej |
| F33 |
Złącze elektryczne przyczepy 30A |
| F34 |
10A system audio do zmieniacza CD |
| F35 |
10A Układ przeciwblokujący (ABS), automatyczny układ sterowania skrzynią biegów, układ kontroli trakcji (TCS) |
| F36 |
20A Klimatyzacja, podgrzewacze siedzeń |
| F37 |
Zapalniczka 10A |
| F38 |
10A Klimatyzacja, tempomat, wyświetlacz wielofunkcyjny, silnik wentylatora chłodzącego, światła hamowania |
| F39 |
Automatyczna skrzynia biegów 10A |
| F40 |
10A Klimatyzacja, silnik wentylatora chłodzącego |
| F41 |
10A Podgrzewane lusterka zewnętrzne |
