Schemat skrzynek bezpieczników i przekaźników – Opel Mokka II
Dotyczy pojazdów nowych w latach:
2021, 2022.
Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części komory silnika.
Numer
|
Opis
|
| F1 |
Układ sterowania ogrzewania, wentylacji i klimatyzacji |
| F2 |
Układ hamulcowy |
| F3 |
Skrzynka bezpieczników (po prawej stronie deski rozdzielczej) |
| F4 |
Układ hamulcowy |
| F5 |
Moduł sterujący nadwozia |
| F6 |
Wentylator chłodnicy |
| F7 |
Moduł sterujący nadwozia |
| F8 |
Moduł sterujący silnika/pompa paliwa |
| F9 |
Czujnik NOX;
Czujnik wody w oleju napędowym. |
| F10 |
Moduł sterujący silnika |
| F11 |
Moduł sterujący silnika |
| F12 |
Złącze łącza diagnostycznego |
| F13 |
Moduł sterujący nadwozia |
| F14 |
Czujnik napięcia akumulatora |
| F15 |
Moduł sterujący przyczepy |
| F16 |
Prawy reflektor |
| F17 |
Moduł sterujący silnika/czujnik NOX |
| F18 |
Prawe światło drogowe |
| F19 |
Lewe światło drogowe |
| F20 |
Moduł sterujący silnika/pompa paliwa/grzałka oleju napędowego |
| F21 |
Rozrusznik |
| F22 |
Automatyczna skrzynia biegów |
| F23 |
Układ sterowania ogrzewania, wentylacji i klimatyzacji |
| F24 |
Układ sterowania ogrzewania, wentylacji i klimatyzacji |
| F25 |
Skrzynka bezpieczników (przyczepy) |
| F26 |
– |
| F27 |
Moduł sterujący nadwozia |
| F28 |
Układ selektywnej redukcji katalitycznej |
| F29 |
Wycieraczka przedniej szyby |
| F30 |
Jednostka sterująca świec żarowych silnika wysokoprężnego |
| F31 |
Układ sterowania ogrzewania, wentylacji i klimatyzacji |
| F32 |
Kierownica |
Skrzynka bezpieczników w komorze silnika dla pojazdów z napędem elektrycznym
Numer
|
Opis
|
| F1 |
Układ sterowania ogrzewania, wentylacji i klimatyzacji |
| F2 |
Układ hamulcowy |
| F3 |
Skrzynka bezpieczników (po prawej stronie deski rozdzielczej) |
| F4 |
Układ hamulcowy |
| F5 |
– |
| F6 |
Wentylator chłodnicy |
| F7 |
Moduł sterujący nadwozia |
| F8 |
Zawór układu klimatyzacji |
| F9 |
Jednostka sterująca pojazdu elektrycznego |
| F10 |
Jednostka sterująca pojazdu elektrycznego |
| F11 |
Jednostka sterująca pojazdu elektrycznego |
| F12 |
Złącze łącza diagnostycznego |
| F13 |
Moduł sterujący nadwozia/układ ogrzewania, wentylacji i klimatyzacji |
| F14 |
– |
| F15 |
Wtyczka usługi E-Service |
| F16 |
Prawy reflektor |
| F17 |
– |
| F18 |
Prawe światło drogowe |
| F19 |
Lewe światło drogowe |
| F20 |
Jednostka sterująca pojazdu elektrycznego |
| F21 |
– |
| F22 |
Wentylator chłodnicy;
Pompa próżniowa;
Jednostka sterująca pojazdu elektrycznego. |
| F23 |
Przetwornica AC/DC;
Przetwornica DC/DC. |
| F24 |
– |
| F25 |
Interfejs akumulatora wysokiego napięcia |
| F26 |
Regulator silnika (silnik elektryczny z inwerterem) |
| F27 |
Moduł sterujący nadwozia |
| F28 |
– |
| F29 |
Wycieraczka przedniej szyby |
| F30 |
Moduł sterujący nadwozia |
| F31 |
Moduł sterujący nadwozia |
| F32 |
Kierownica |

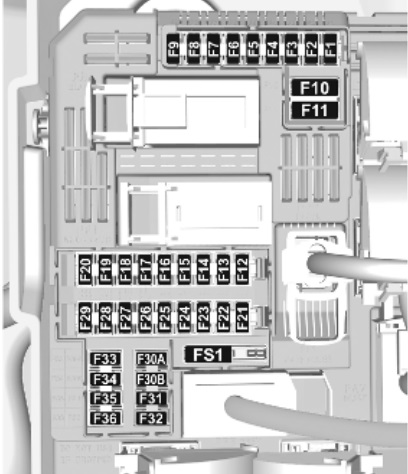

Skrzynka bezpieczników w desce rozdzielczej
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się pod pokrywą w desce rozdzielczej.
Numer
|
Opis
|
| F1 |
Czujnik radarowy;
Układ kierowniczy;
Wyłącznik sprzęgła. |
| F2 |
– |
| F3 |
Ładowanie indukcyjne;
Obsługa bezkluczykowa. |
| F4 |
Sygnał dźwiękowy |
| F5 |
Spryskiwacz przedniej szyby |
| F6 |
Spryskiwacz przedniej szyby |
| F7 |
USB |
| F8 |
Wycieraczka tylna |
| F9 |
Oświetlenie wnętrza |
| F10 |
Centralny zamek |
| F11 |
Centralny zamek |
| F12 |
Złącze modułu diagnostycznego |
| F13 |
Układ sterowania ogrzewania, wentylacji i klimatyzacji |
| F14 |
Alarm;
System Opel Connect;
Obsługa bezkluczykowa. |
| F15 |
– |
| F16 |
– |
| F17 |
Zestaw wskaźników |
| F18 |
– |
| F19 |
– |
| F20 |
– |
| F21 |
Przycisk zasilania;
Zabezpieczenie przed kradzieżą. |
| F22 |
Czujnik deszczu;
Czujnik światła;
Kamera. |
| F23 |
Lampka kontrolna pasa bezpieczeństwa;
Płyn hamulcowy;
Przyczepa. |
| F24 |
Infotainment;
Układ ułatwiający parkowanie;
Kamera wsteczna. |
| F25 |
Poduszka powietrzna |
| F26 |
– |
| F27 |
Autoalarm |
| F28 |
Przyczepa |
| F29 |
Infotainment |
| F30 |
– |
| F31 |
Zapalniczka;
Gniazdko zasilania 12 V. |
| F32 |
Podgrzewana kierownica |
| F33 |
Układ sterowania ogrzewania, wentylacji i klimatyzacji;
Automatyczna skrzynia biegów. |
| F34 |
Układ ułatwiający parkowanie;
Regulacja lusterek zewnętrznych. |
| F35 |
Światła zewnętrzne |
| F36 |
Oświetlenie wnętrza |
Skrzynka bezpieczników w przedziale pasażerskim dla pojazdów z napędem elektrycznym
Numer
|
Opis
|
| F1 |
Czujnik radarowy;
Układ kierowniczy;
Wyłącznik sprzęgła. |
| F2 |
– |
| F3 |
Ładowanie indukcyjne;
Obsługa bezkluczykowa. |
| F4 |
Sygnał dźwiękowy |
| F5 |
Spryskiwacz przedniej szyby |
| F6 |
Spryskiwacz przedniej szyby |
| F7 |
USB |
| F8 |
Wycieraczka tylna |
| F9 |
Oświetlenie wnętrza |
| F10 |
Centralny zamek |
| F11 |
Centralny zamek |
| F12 |
Złącze modułu diagnostycznego |
| F13 |
Moduł ogrzewania, wentylacji i klimatyzacji;
Panel przedni radioodbiornika. |
| F14 |
Alarm;
System Opel Connect;
Obsługa bezkluczykowa. |
| F15 |
Moduł elektroniczny przełącznika;
Jednostka sterująca reflektora. |
| F16 |
Urządzenie rozdzielające sieci niskiego napięcia |
| F17 |
Zestaw wskaźników |
| F18 |
Przeznaczone wyłącznie dla wyposażenia z rynku posprzedażnego |
| F19 |
Element sterujący na kolumnie kierownicy |
| F20 |
– |
| F21 |
Przycisk zasilania |
| F22 |
Czujnik deszczu;
Czujnik światła;
Kamera. |
| F23 |
Lampka kontrolna pasa bezpieczeństwa;
Płyn hamulcowy;
Przyczepa. |
| F24 |
Infotainment;
Układ ułatwiający parkowanie;
Kamera wsteczna. |
| F25 |
Poduszka powietrzna |
| F26 |
– |
| F27 |
Autoalarm |
| F28 |
Przyczepa |
| F29 |
Infotainment |
| F30 |
– |
| F31 |
Zapalniczka;
Gniazdko zasilania 12 V. |
| F32 |
Podgrzewana kierownica |
| F33 |
Ostrzeżenie dla pieszych;
Klimatyzacja wstępna. |
| F34 |
Układ ułatwiający parkowanie;
Regulacja lusterek zewnętrznych. |
| F35 |
Światła zewnętrzne |
| F36 |
Oświetlenie wnętrza |

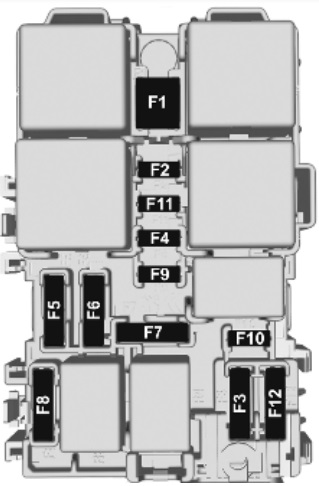

Skrzynka bezpieczników po prawej stronie deski rozdzielczej
W samochodach z kierownicą po lewej stronie skrzynka ta znajduje się za osłoną w drugim ze schowków deski rozdzielczej.
Numer
|
Opis
|
| F1 |
Ogrzewanie tylnej szyby |
| F2 |
Ogrzewanie lusterek zewnętrznych |
| F3 |
Szyby otwierane elektrycznie, przednie |
| F4 |
Regulacja lusterek zewnętrznych;
Lusterka składane. |
| F5 |
Szyby otwierane elektrycznie, tylne |
| F6 |
– |
| F7 |
– |
| F8 |
– |
| F9 |
– |
| F10 |
Podgrzewanie przednich foteli |
| F11 |
– |
| F12 |
– |
