Opel KARL (2015-2016) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski

20 marca, 2022

Spis treści

2015, 2016.

Za zapalniczkę (gniazdo zasilania) odpowiada bezpiecznik 25 w skrzynce bezpieczników tablicy rozdzielczej.

Skrzynka bezpieczników znajduje się z przodu po lewej stronie komory silnika.
Zdejmij osłonę, unieś ją do góry i zdejmij.

Opel KARL (2018-2019) - skrzynka bezpieczników i przekaźników

Numer	Opis
1	Zatrzask tylnej klapy
2	–
3	Odmgławianie z tyłu
4	Podgrzewacz zewnętrznego lusterka wstecznego
5	Szyberdach
6	Moduł sterujący przekładnią bezstopniową
7	Czujnik przepływu masy powietrza
8	Dodatkowa pompa nagrzewnicy
9	Zawór układu przeciwblokującego
10	Regulowana kontrola napięcia
11	Tylna kamera
12	–
13	–
14	Moduł sterujący silnika; Moduł sterujący skrzyni biegów.
15	Moduł sterujący wtryskiem paliwa; Rozrusznik.
16	Silnik pompy paliwa
17	Moduł sterowania silnikiem
18	Moduł sterujący silnika 2
19	Wtryskiwacz, zapłon
20	System klimatyzacji
21	Inteligentny czujnik akumulatora
22	Elektryczna blokada kolumny kierownicy
23	Wentylator chłodzący niski
24	–
25	Przełącznik zewnętrznego lusterka wstecznego
26	Moduł sterujący silnika; Moduł automatycznej ręcznej skrzyni biegów.
27	Elektrozawór odpowietrzający kanistra
28	Włącznik pedału hamulca
29	Pomocnicze wykrywanie pasażerów
30	Silnik do poziomowania reflektorów
31	Klakson
32	Przednia lampa przeciwmgielna
33	Światła drogowe lewe
34	Światła drogowe prawe
35	–
36	Silnik wycieraczki tylnej
37	Światło boczne lewe
38	Silnik pompy spryskiwacza
39	Światło boczne prawe
40	–
41	–
42	Rozrusznik 2
43	Centrala elektryczna z magistralą wewnętrzną
44	Zautomatyzowana ręczna skrzynia biegów
45	Rozrusznik 1
46	Pompa układu przeciwblokującego
47	Wentylator chłodzący (wysoka prędkość)
48	Silnik wycieraczki przedniej
49	Centrala elektryczna z magistralą w panelu; Zasilanie RAP.

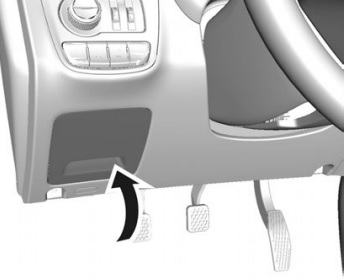

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.

Otwórz komorę, ściśnij zatrzaski, złóż komorę i wyjmij.

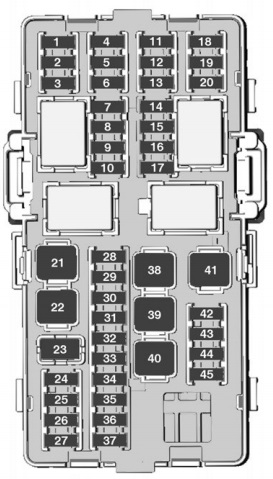

Numer	Opis
1	Onstar
2	Moduł HVAC
3	Zestaw wskaźników tablicy rozdzielczej
4	Moduł sterujący przekładnią bezstopniową
5	Radio
6	Moduł sterujący nadwozia 1 (CVT Stop & Start)
7	Alarm bocznego martwego pola; Asystent parkowania tyłem.
8	Połączenie przez łącze danych
9	Elektryczna blokada kolumny kierownicy
10	Moduł czujnikowo-diagnostyczny
11	Konwerter DC-DC
12	–
13	Elektroniczny system poboru opłat
14	Liniowy moduł mocy
15	Wejście pasywne i start pasywny
16	Wyłącznik zapłonu z dyskretną logiką (zatrzymanie i uruchomienie bez CVT)
17	Unikanie kolizji czołowej
18	Zestaw wskaźników tablicy rozdzielczej
19	Odbity wyświetlacz ostrzegawczy LED
20	Przełącznik poziomowania reflektorów
21	Szyba przednia
22	Tylne okno elektryczne
23	–
24	Moduł zautomatyzowanej ręcznej skrzyni biegów
25	Dodatkowe gniazdo zasilania
26	Szyberdach
27	–
28	Moduł sterujący nadwozia 8
29	Moduł sterujący nadwozia 7
30	Moduł sterujący nadwozia 6
31	Moduł sterujący nadwozia 5
32	Moduł sterujący nadwozia 4
33	Moduł sterujący nadwozia 3
34	Moduł sterujący nadwozia 2 (bez CVT Stop & Start)
35	Moduł sterujący nadwozia 1 (bez CVT Stop & Start)
36	Wyłącznik zapłonu z dyskretną logiką (stop i start CVT)
37	Kierownica steruje podświetleniem
38	–
39	Przetwornica logistyczna / DC-DC
40	Ekspresowe okno elektryczne kierowcy
41	Silnik dmuchawy
42	Podgrzewane przednie siedzenie
43	Moduł HVAC
44	Podgrzewana kierownica
45	Moduł sterujący nadwozia 2 (CVT Stop & Start)
