Schematy skrzynek bezpieczników i przekaźników – Opel Insignia A
Dotyczy pojazdów wyprodukowanych w latach:
2016, 2017.
Zapalniczka w Oplu Insignia A to bezpiecznik numer 6 (zapalniczka), nr 7 (gniazdko zasilania), nr 26 (przedział ładunkowy gniazda zasilania) w skrzynce bezpieczników tablicy rozdzielczej i bezpiecznik nr 25 (Gniazda zasilania) w skrzynce bezpieczników w komorze silnika.
2016
Komora silnika
Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.

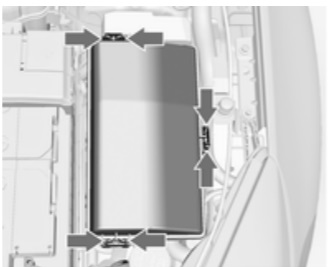

Zdejmij pokrywę, podnieś ją do góry i zdejmij.

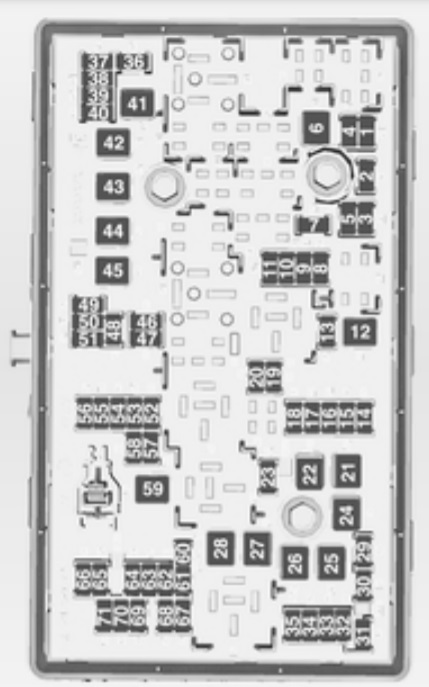

| Numer |
Opis |
| 1 |
Moduł kontroli skrzyni biegów |
| 2 |
Moduł sterujący silnika |
| 3 |
– |
| 4 |
– |
| 5 |
Zapłon;
Moduł sterujący skrzyni biegów;
Moduł sterujący silnika. |
| 6 |
Wycieraczki |
| 7 |
– |
| 8 |
Wtrysk paliwa, układ zapłonowy |
| 9 |
Wtrysk paliwa, układ zapłonowy |
| 10 |
Moduł sterujący silnika |
| 11 |
Sonda lambda |
| 12 |
Rozrusznik |
| 13 |
Ogrzewanie przepustnicy czujnika |
| 14 |
Oświetlenie |
| 15 |
Wycieraczka tylnej szyby |
| 16 |
Pompa próżniowa;
Masowy przepływomierz powietrza;
Czujnik wody w paliwie;
Transformator DC. |
| 17 |
– |
| 18 |
System adaptacyjnego oświetlenia drogi |
| 19 |
System adaptacyjnego oświetlenia drogi |
| 20 |
Pompa paliwowa |
| 21 |
Tylne szyby elektryczne |
| 22 |
ABS |
| 23 |
Sterowanie zmiennym wysiłkiem |
| 24 |
Elektryczne szyby przednie |
| 25 |
Gniazdka elektryczne |
| 26 |
ABS |
| 27 |
Elektryczny hamulec postojowy |
| 28 |
Podgrzewana tylna szyba |
| 29 |
Lewy fotel elektryczny |
| 30 |
Prawy fotel elektryczny |
| 31 |
System klimatyzacji |
| 32 |
Moduł sterowania nadwozia |
| 33 |
Podgrzewane fotele przednie |
| 34 |
Szyberdach |
| 35 |
System informacyjno-rozrywkowy |
| 36 |
– |
| 37 |
Prawe światło drogowe |
| 38 |
Lewe światło drogowe |
| 39 |
– |
| 40 |
– |
| 41 |
Pompa próżniowa |
| 42 |
Wentylator chłodnicy |
| 43 |
Akumulator, transformator DC (tylko w pojazdach z systemem stop-start) |
| 44 |
System spryskiwaczy reflektorów |
| 45 |
Wentylator chłodnicy |
| 46 |
Zacisk 87, przekaźnik główny |
| 47 |
Sonda lambda |
| 48 |
Światła przeciwmgielne |
| 49 |
Prawe światło mijania |
| 50 |
Lewe światło mijania |
| 51 |
Klakson |
| 52 |
Zapłon |
| 53 |
Zapłon;
Wentylowane przednie fotele. |
| 54 |
Zapłon |
| 55 |
Elektryczne szyby;
Składanie lusterek. |
| 56 |
Wycieraczki szyby samochodowej |
| 57 |
– |
| 58 |
– |
| 59 |
Ogrzewanie oleju napędowego;
System kontroli emisji. |
| 60 |
Ogrzewanie lusterka |
| 61 |
Ogrzewanie lusterka |
| 62 |
– |
| 63 |
Czujnik tylnej szyby |
| 64 |
System adaptacyjnego oświetlenia drogi |
| 65 |
Pompa pomocnicza (tylko w pojazdach z systemem stop-start) |
| 66 |
Spryskiwacz tylnej szyby |
| 67 |
Moduł sterujący układu paliwowego |
| 68 |
– |
| 69 |
Czujnik akumulatora |
| 70 |
Czujnik deszczu |
| 71 |
Czujnik akumulatora |
Panel przyrządów

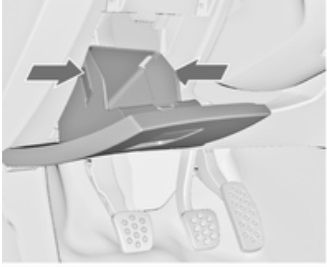

W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.
Otwórz komorę, ściśnij zatrzaski blokujące, złóż komorę w dół i wyjmij.

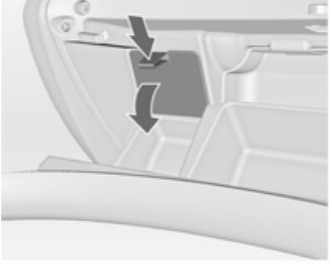

W pojazdach z kierownicą po prawej stronie znajduje się za pokrywą w schowku.
Otwórz schowek i zdejmij pokrywę.

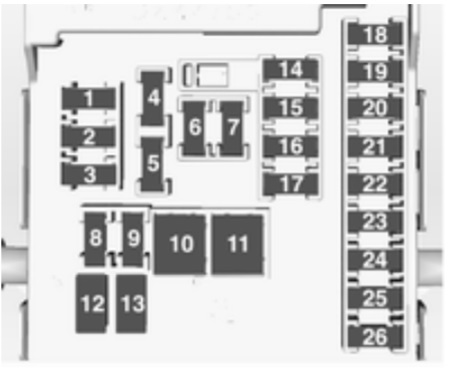

| Numer |
Opis |
| 1 |
System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 2 |
Jednostka sterująca nadwozia |
| 3 |
Jednostka sterująca nadwozia |
| 4 |
System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 5 |
System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 6 |
Zapalniczka |
| 7 |
Gniazdo zasilania |
| 8 |
Jednostka sterująca nadwozia |
| 9 |
Jednostka sterująca nadwozia |
| 10 |
Jednostka sterująca nadwozia |
| 11 |
Wentylator wewnętrzny |
| 12 |
– |
| 13 |
– |
| 14 |
Złącze diagnostyczne |
| 15 |
Poduszka powietrzna |
| 16 |
Centralny zamek, tylna klapa |
| 17 |
System klimatyzacji |
| 18 |
Bezpiecznik transportowy |
| 19 |
Pamięć |
| 20 |
– |
| 21 |
Klaster instrumentów |
| 22 |
Zapłon |
| 23 |
Jednostka sterująca nadwozia |
| 24 |
Jednostka sterująca nadwozia |
| 25 |
– |
| 26 |
Gniazdko elektryczne w bagażniku |
Fotele elektryczne (bezpieczniki № 12 i № 13) mają zabezpieczenie przed przeciążeniem. Po schłodzeniu obwód zostanie ponownie zamknięty.
Bagażnik

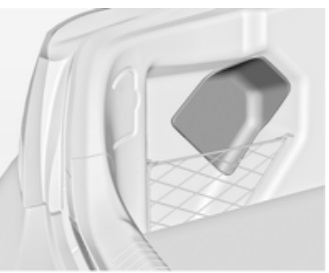

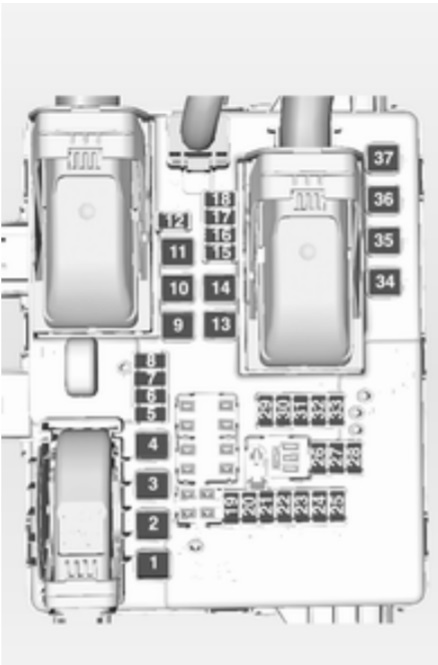

Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za pokrywą.
| Numer |
Opis |
| 1 |
Centralny zamek, elektryczna klapa tylna |
| 2 |
Moduł przyczepy |
| 3 |
– |
| 4 |
– |
| 5 |
Gniazdo przyczepy |
| 6 |
Ogrzewanie kierownicy |
| 7 |
System selektywnej redukcji katalitycznej |
| 8 |
Gniazdo przyczepy |
| 9 |
Szyberdach |
| 10 |
Centralny zamek, tylna klapa |
| 11 |
– |
| 12 |
System selektywnej redukcji katalitycznej |
| 13 |
– |
| 14 |
– |
| 15 |
Elektryczna blokada tylnej klapy |
| 16 |
System klimatyzacji |
| 17 |
System selektywnej redukcji katalitycznej |
| 18 |
System selektywnej redukcji katalitycznej |
| 19 |
Boczny wykrywacz przeszkód |
| 20 |
Boczny czujnik przeszkód;
Wentylowane fotele przednie. |
| 21 |
Aktywny system amortyzacji;
Asystent świateł drogowych;
Tempomat;
Asystent znaków drogowych;
Ostrzeżenie o zjechaniu z pasa ruchu;
Moduł przyczepy. |
| 22 |
System alarmowy antykradzieżowy |
| 23 |
Napęd na wszystkie koła;
System antykradzieżowy. |
| 24 |
– |
| 25 |
– |
| 26 |
– |
| 27 |
– |
| 28 |
– |
| 29 |
Moduł przyczepy;
Bezpiecznik transportowy. |
| 30 |
Boczny wykrywacz przeszkód |
| 31 |
– |
| 32 |
– |
| 33 |
– |
| 34 |
Szyberdach |
| 35 |
– |
| 36 |
– |
| 37 |
– |
2017
Komora silnika
Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.
Zdejmij pokrywę, podnieś ją do góry i zdejmij.
| Numer |
Opis |
| 1 |
Moduł kontroli skrzyni biegów |
| 2 |
Moduł sterujący silnika |
| 3 |
– |
| 4 |
– |
| 5 |
Zapłon, moduł sterujący skrzyni biegów;
Moduł sterujący silnika. |
| 6 |
Wycieraczki |
| 7 |
– |
| 8 |
Wtrysk paliwa, układ zapłonowy |
| 9 |
Wtrysk paliwa, układ zapłonowy |
| 10 |
Moduł sterujący silnika |
| 11 |
Sonda lambda |
| 12 |
Rozrusznik |
| 13 |
Ogrzewanie przepustnicy czujnika |
| 14 |
Oświetlenie |
| 15 |
Wycieraczka tylnej szyby |
| 16 |
Pompa próżniowa;
Masowy przepływomierz powietrza;
Czujnik wody w paliwie;
Transformator DC. |
| 17 |
Dodatkowe światła tylne (typ B) |
| 18 |
System adaptacyjnego oświetlenia drogi |
| 19 |
System adaptacyjnego oświetlenia drogi |
| 20 |
Pompa paliwowa |
| 21 |
Tylne szyby elektryczne |
| 22 |
ABS |
| 23 |
Sterowanie zmiennym wysiłkiem |
| 24 |
Elektryczne szyby przednie |
| 25 |
Gniazda zasilające (typ A);
Dodatkowe światła tylne (typ B) |
| 26 |
ABS |
| 27 |
Elektryczny hamulec postojowy |
| 28 |
Podgrzewana tylna szyba |
| 29 |
Lewy fotel elektryczny |
| 30 |
Prawy fotel elektryczny |
| 31 |
System klimatyzacji |
| 32 |
Moduł sterowania nadwozia |
| 33 |
Podgrzewane fotele przednie |
| 34 |
Szyberdach (typ A);
Blokada klapy tylnej (typ B) |
| 35 |
System informacyjno-rozrywkowy (typ A);
Blokada klapy tylnej (typ B) |
| 36 |
– |
| 37 |
Prawe światło drogowe |
| 38 |
Lewe światło drogowe |
| 39 |
– |
| 40 |
– |
| 41 |
Pompa próżniowa |
| 42 |
Wentylator chłodnicy |
| 43 |
Akumulator;
Transformator DC (tylko w pojazdach z systemem stop-start). |
| 44 |
System spryskiwaczy reflektorów |
| 45 |
Wentylator chłodnicy |
| 46 |
Zacisk 87, przekaźnik główny |
| 47 |
Sonda lambda |
| 48 |
Światła przeciwmgielne |
| 49 |
Prawe światło mijania |
| 50 |
Lewe światło mijania |
| 51 |
Klakson |
| 52 |
Zapłon |
| 53 |
Zapłon;
Wentylowane przednie fotele. |
| 54 |
Zapłon |
| 55 |
Elektryczne szyby;
Składanie lusterek. |
| 56 |
Wycieraczki szyby samochodowej |
| 57 |
– |
| 58 |
– |
| 59 |
Ogrzewanie oleju napędowego;
System kontroli emisji. |
| 60 |
Ogrzewanie lustra |
| 61 |
Ogrzewanie lustra |
| 62 |
Podgrzewana kierownica (tylko pojazdy bez skrzynki bezpieczników w przedziale ładunkowym) |
| 63 |
Czujnik tylnej szyby |
| 64 |
System adaptacyjnego oświetlenia drogi |
| 65 |
Pompa pomocnicza (tylko w pojazdach z systemem stop-start) |
| 66 |
Spryskiwacz tylnej szyby |
| 67 |
Moduł sterujący układu paliwowego |
| 68 |
– |
| 69 |
Czujnik akumulatora |
| 70 |
Czujnik deszczu |
| 71 |
Czujnik akumulatora |
Panel przyrządów
W pojazdach z kierownicą po lewej stronie skrzynka bezpieczników znajduje się za schowkiem w tablicy rozdzielczej.
Otwórz komorę, ściśnij zatrzaski blokujące, złóż komorę w dół i wyjmij.
W pojazdach z kierownicą po prawej stronie znajduje się za pokrywą w schowku.
Otwórz schowek i zdejmij pokrywę.
| Numer |
Opis |
| 1 |
System informacyjno-rozrywkowy;
Wyświetlanie informacji;
System alarmowy antykradzieżowy. |
| 2 |
Jednostka sterująca nadwozia |
| 3 |
Jednostka sterująca nadwozia |
| 4 |
System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 5 |
System informacyjno-rozrywkowy;
Wyświetlacz informacyjny. |
| 6 |
Zapalniczka |
| 7 |
Gniazdo zasilania |
| 8 |
Jednostka sterująca nadwozia |
| 9 |
Jednostka sterująca nadwozia |
| 10 |
Jednostka sterująca nadwozia |
| 11 |
Wentylator wewnętrzny |
| 12 |
– |
| 13 |
– |
| 14 |
Złącze diagnostyczne |
| 15 |
Poduszka powietrzna |
| 16 |
Centralny zamek, tylna klapa |
| 17 |
System klimatyzacji |
| 18 |
Bezpiecznik transportowy |
| 19 |
Pamięć |
| 20 |
– |
| 21 |
Klaster instrumentów |
| 22 |
Zapłon;
Centralny zamek;
Elektroniczny system kluczyka. |
| 23 |
Jednostka sterująca nadwozia |
| 24 |
Jednostka sterująca nadwozia |
| 25 |
Kontrola za pomocą kierownicy |
| 26 |
Gniazdko elektryczne przedziału bagażowego |
Fotele elektryczne (bezpieczniki № 12 i № 13) mają zabezpieczenie przed przeciążeniem. Po schłodzeniu obwód zostanie ponownie zamknięty.
Bagażnik
Skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej za pokrywą.
| Numer |
Opis |
| 1 |
Zamek centralny;
System elektronicznego kluczyka. |
| 2 |
Moduł przyczepy (typ A);
System informacyjno-rozrywkowy (typ B) |
| 3 |
– |
| 4 |
– |
| 5 |
Gniazdo przyczepy |
| 6 |
Podgrzewana kierownica (tylko pojazdy ze skrzynką bezpieczników w przedziale ładunkowym) |
| 7 |
System selektywnej redukcji katalitycznej |
| 8 |
Gniazdo przyczepy |
| 9 |
Szyberdach |
| 10 |
Zamek centralny:
Klapa tylna (typ A)
Szyberdach (typ B) |
| 11 |
– |
| 12 |
System selektywnej redukcji katalitycznej |
| 13 |
– |
| 14 |
– |
| 15 |
Elektryczna blokada tylnej klapy |
| 16 |
System klimatyzacji |
| 17 |
System selektywnej redukcji katalitycznej |
| 18 |
System selektywnej redukcji katalitycznej |
| 19 |
Boczny wykrywacz przeszkód |
| 20 |
Boczny czujnik przeszkód;
Wentylowane fotele przednie. |
| 21 |
Aktywny system tłumienia;
Tempomat;
Asystent znaków drogowych;
Ostrzeżenie o opuszczeniu pasa ruchu;
Moduł przyczepy. |
| 22 |
– |
| 23 |
Napęd na wszystkie koła;
System alarmowy antykradzieżowy. |
| 24 |
– |
| 25 |
– |
| 26 |
– |
| 27 |
– |
| 28 |
– |
| 29 |
Moduł przyczepy;
Bezpiecznik transportowy (typ A). |
| 30 |
Boczny wykrywacz przeszkód |
| 31 |
– |
| 32 |
– |
| 33 |
– |
| 34 |
Szyberdach |
| 35 |
– |
| 36 |
– |
| 37 |
– |
