Schematy skrzynek bezpieczników i przekaźników – Opel Corsa E
Dotyczy pojazdów wyprodukowanych w latach:
2015.
Za zapalniczkę (gniazda zasilania) odpowiada bezpieczniki 25 (gniazdo pomocnicze) i 38 (zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej.

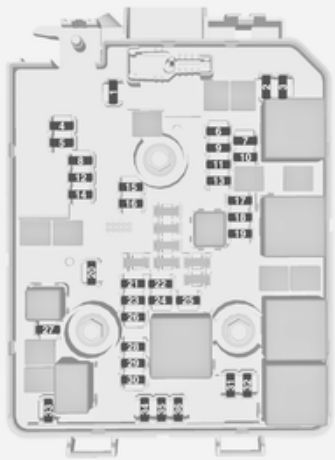

Komora silnika
Skrzynka bezpieczników znajduje się w przedniej lewej części komory silnika.
Zdejmij pokrywę i złóż ją do góry, aż się zatrzyma. Zdejmij pokrywę pionowo do góry.
| Numer |
Opis |
| 1 |
Moduł interfejsu przyczepy |
| 2 |
Przełącznik lusterka zewnętrznego |
| 3 |
Czujnik akumulatora |
| 4 |
Moduł sterujący podwozia |
| 5 |
ABS |
| 6 |
Światło do jazdy dziennej lewe |
| 7 |
– |
| 8 |
Moduł kontroli skrzyni biegów |
| 9 |
Moduł sterowania nadwozia |
| 10 |
Poziomowanie reflektorów;
TPMS;
Moduł interfejsu przyczepy. |
| 11 |
Tylna wycieraczka |
| 12 |
Odmgławianie szyb |
| 13 |
Światło do jazdy dziennej prawe |
| 14 |
Odmgławianie lustra |
| 15 |
– |
| 16 |
Moduł sterujący podwozia/zestaw pompy |
| 17 |
Lusterko wewnętrzne |
| 18 |
Moduł sterujący silnika |
| 19 |
Pompa paliwowa |
| 20 |
– |
| 21 |
Cewka wtryskowa |
| 22 |
– |
| 23 |
System wtrysku |
| 24 |
System spryskiwaczy |
| 25 |
System oświetleniowy |
| 26 |
Moduł sterujący silnika |
| 27 |
Zawór odcinający nagrzewnicę |
| 28 |
Moduł sterujący silnika |
| 29 |
Moduł sterujący silnika |
| 30 |
Moduł sterujący silnika |
| 31 |
Reflektor lewy |
| 32 |
Reflektor prawy |
| 33 |
Moduł sterujący silnika |
| 34 |
Klakson |
| 35 |
Sprzęgło |
| 36 |
Przednie światła przeciwmgielne |
| Numer |
Opis |
| 1 |
Pompa ABS |
| 2 |
Przednia wycieraczka |
| 3 |
Dmuchacz |
| 4 |
Panel przyrządów |
| 5 |
– |
| 6 |
Nagrzewnica na olej napędowy |
| 7 |
Skrzynia biegów |
| 8 |
Niski poziom wentylatora chłodzącego |
| 9 |
Wentylator chłodzący wysoki |
| 10 |
Wentylator chłodzący |
| 11 |
Rozrusznik |

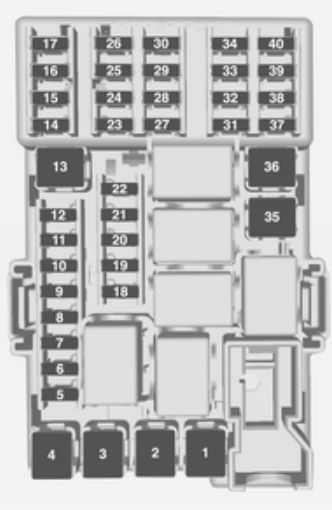

Panel przyrządów
Pojazdy z kierownicą po lewej stronie: Skrzynka bezpieczników znajduje się za włącznikiem świateł w tablicy rozdzielczej.
Przytrzymaj uchwyt, a następnie pociągnij i złóż włącznik światła.
Pojazdy z kierownicą po prawej stronie: znajduje się za pokrywą w schowku na rękawiczki
Otwórz schowek, a następnie otwórz pokrywę i złóż ją.
| Numer |
Opis |
| 1 |
– |
| 2 |
– |
| 3 |
Okna elektryczne |
| 4 |
Transformator napięcia |
| 5 |
Moduł sterowania nadwozia 1 |
| 6 |
Moduł sterujący nadwozia 2 |
| 7 |
Moduł sterowania nadwozia 3 |
| 8 |
Moduł sterowania nadwozia 4 |
| 9 |
Moduł sterowania nadwozia 5 |
| 10 |
Moduł sterowania nadwozia 6 |
| 11 |
Moduł sterowania nadwozia 7 |
| 12 |
Moduł sterowania nadwozia 8 |
| 13 |
– |
| 14 |
Zastawa śluzy |
| 15 |
System poduszek powietrznych |
| 16 |
Połączenie łącza danych |
| 17 |
Zapłon |
| 18 |
System klimatyzacji |
| 19 |
Szyberdach |
| 20 |
Asystent parkowania;
Czujnik deszczu;
Kamera przednia. |
| 21 |
Przełącznik hamulca |
| 22 |
System nagłośnieniowy |
| 23 |
Wyświetlacz |
| 24 |
– |
| 25 |
Gniazdo pomocnicze |
| 26 |
Panel przyrządów |
| 27 |
Ogrzewanie fotela kierowcy |
| 28 |
– |
| 29 |
– |
| 30 |
Panel przyrządów;
Podgrzewanie siedzeń;
FlexDock. |
| 31 |
Klakson |
| 32 |
Ogrzewanie fotela pasażera |
| 33 |
– |
| 34 |
Podgrzewana kierownica |
| 35 |
Zestaw do naprawy opon |
| 36 |
– |
| 37 |
Tylna wycieraczka |
| 38 |
Zapalniczka |
| 39 |
Elektrycznie sterowane szyby;
Szyberdach;
Wyświetlacz automatycznej skrzyni biegów. |
| 40 |
– |
