Schematy skrzynek bezpieczników i przekaźników – Opel Combo D
Dotyczy pojazdów wyprodukowanych w latach:
2016, 2017, 2018.
Zapalniczka w Oplu Combo D to bezpiecznik numer F94, F95, F96 w skrzynce bezpieczników tablicy rozdzielczej i bezpiecznik F86 w skrzynce bezpieczników komory silnika.

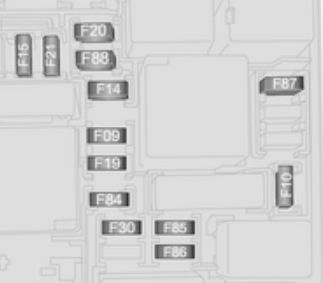

Komora silnika
Skrzynka bezpieczników znajduje się po prawej stronie komory silnika, obok akumulatora.
| Numer |
Opis |
| F09 |
Przełącznik tylnych drzwi |
| F10 |
Klakson |
| F14 |
Światła drogowe |
| F15 |
Podgrzewacz dodatkowy PTCI |
| F19 |
System klimatyzacji |
| F20 |
Podgrzewana tylna szyba |
| F21 |
Pompa paliwowa |
| F30 |
Światła przeciwmgielne |
| F84 |
System CNG |
| F85 |
Gniazdka elektryczne |
| F86 |
Zapalniczka;
Podgrzewane siedzenia. |
| F87 |
System stop-start |
| F88 |
Ogrzewanie lusterek bocznych |

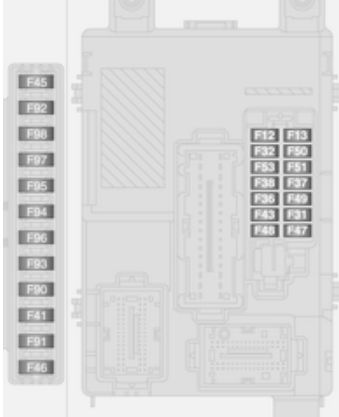

Panel przyrządów
Skrzynka bezpieczników znajduje się za pokrywą w dolnej części tablicy rozdzielczej po stronie kierowcy.
| Numer |
Opis |
| F12 |
Prawe światło mijania |
| F13 |
Lewe światło mijania;
Regulacja zasięgu reflektorów. |
| F31 |
Przekaźniki skrzynki bezpieczników;
Przekaźniki jednostki sterującej nadwozia. |
| F32 |
Światła w progach drzwi |
| F36 |
Złącze diagnostyczne;
Klimatyzacja;
System audio-nawigacyjny;
System monitorowania ciśnienia w oponach;
Syrena alarmowa. |
| F37 |
Tablica przyrządów;
Układ hamulcowy. |
| F38 |
Centralny zamek |
| F41 |
– |
| F43 |
System spryskiwaczy przedniej szyby |
| F45 |
– |
| F46 |
– |
| F47 |
Okna elektryczne |
| F48 |
Okna elektryczne |
| F49 |
Lusterka zewnętrzne;
System informacyjno-rozrywkowy;
Wspomaganie parkowania;
System monitorowania ciśnienia w oponach;
Podświetlenie przyrządów;
Czujnik deszczu. |
| F50 |
– |
| F51 |
System informacyjno-rozrywkowy;
Układ hamulcowy;
Sprzęgło;
Nagrzewnica wewnętrzna. |
| F53 |
Panel przyrządów |
| F90 |
– |
| F91 |
– |
| F92 |
– |
| F93 |
– |
| F94 |
Przedział ładunkowy gniazdka elektrycznego |
| F95 |
Zapalniczka;
Gniazdo zasilania. |
| F96 |
Zapalniczka;
Gniazdo zasilania. |
| F97 |
Podgrzewane siedzenie przednie |
| F98 |
Podgrzewane siedzenie przednie |
