Schematy skrzynek bezpieczników i przekaźników – Opel Combo C
Dotyczy pojazdów wyprodukowanych w latach:
2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Zapalniczka w Oplu Combo C to bezpiecznik numer bezpieczniki 25 w skrzynce bezpieczników w komorze silnika.
Wykorzystywane są informacje z instrukcji obsługi z lat 2010-2011.

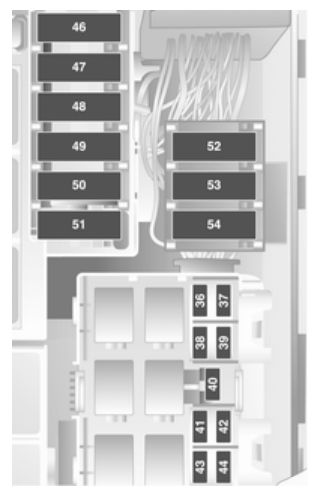

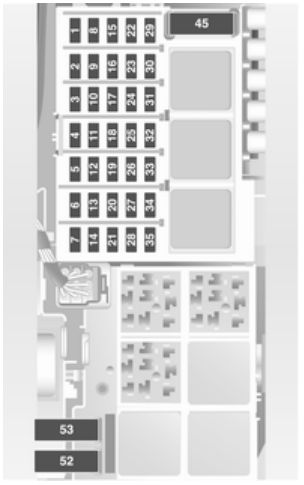

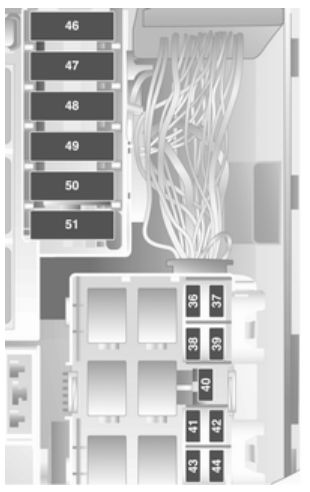

Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników znajduje się w komorze silnika obok zbiornika wyrównawczego płynu chłodzącego.
Skrzynki bezpieczników pojazdów z silnikiem Z13DTJ
Opel Combo D – bezpieczniki – silnik Z13DTJ
| Numer |
Opis |
| 1 |
Centralna jednostka sterująca |
| 2 |
Jednostka sterująca silnika |
| 3 |
Przyrządy;
Wyświetlacz informacyjny;
Włącznik światła;
Klakson;
Światła awaryjne;
Immobilizer. |
| 4 |
Sprzęt holowniczy;
Oświetlenie tablicy rejestracyjnej. |
| 5 |
Okno elektryczne (lewe) |
| 6 |
— |
| 7 |
— |
| 8 |
Rozrusznik |
| 9 |
Układ wtrysku paliwa;
Pompa paliwa;
Grzałka stacjonarna. |
| 10 |
Klakson |
| 11 |
Centralna jednostka sterująca |
| 12 |
Wyświetlacz informacyjny;
System informacyjno-rozrywkowy. |
| 13 |
System alarmowy antykradzieżowy |
| 14 |
Lusterka zewnętrzne |
| 15 |
System spryskiwaczy przedniej szyby |
| 16 |
Światło grzecznościowe |
| 17 |
Centralna jednostka sterująca |
| 18 |
— |
| 19 |
Okno elektryczne (prawe) |
| 20 |
— |
| 21 |
— |
| 22 |
Centralna jednostka sterująca;
Immobilizer. |
| 23 |
Wycieraczki |
| 24 |
System informacyjno-rozrywkowy;
Wyświetlacz informacyjny;
Włącznik światła;
Lampka sufitowa;
Instrumenty;
EPS. |
| 25 |
Światła cofania;
Zapalniczka;
Gniazdko elektryczne. |
| 26 |
Ogrzewanie siedzenia (po prawej) |
| 27 |
Podgrzewacz fotela (po lewej) |
| 28 |
ABS |
| 29 |
Wycieraczka tylnej szyby |
| 30 |
Jednostka sterująca silnika |
| 31 |
System klimatyzacji |
| 32 |
ABS;
Manualna skrzynia biegów zautomatyzowana;
Poduszka powietrzna. |
| 33 |
Kontrola silnika |
| 34 |
Nagrzewnica filtra oleju napędowego |
| 35 |
Elektryczne szyby;
System informacyjno-rozrywkowy. |
| 36 |
Światła mijania (lewe) |
| 37 |
Światła mijania (prawe) |
| 38 |
Lewe światło tylne;
Lewe światło postojowe. |
| 39 |
Prawe światło tylne;
Prawe światło postojowe. |
| 40 |
Światła hamowania |
| 41 |
Światła przeciwmgielne |
| 42 |
Tylne światło przeciwmgielne |
| 43 |
Światła drogowe (lewe) |
| 44 |
Światła drogowe (prawe) |
| 45 |
Wentylator |
| 46 |
Jednostka sterująca silnika |
| 47 |
Podgrzewana tylna szyba |
| 48 |
Rozrusznik |
| 49 |
EPS |
| 50 |
ABS |
| 51 |
Silnik benzynowy:
manualna skrzynia biegów zautomatyzowana;
Silnik wysokoprężny:
jednostka sterująca silnika. |
| 52 |
Wentylator chłodnicy |
| 53 |
Wentylator chłodzący;
System klimatyzacji. |
| 54 |
Ręczna skrzynia biegów zautomatyzowana |
Skrzynki bezpieczników pojazdów z innymi silnikami
Opel Combo D – bezpieczniki (pojazdy z innymi silnikami)
| Numer |
Opis |
| 1 |
Centralna jednostka sterująca |
| 2 |
Jednostka sterująca silnika |
| 3 |
Przyrządy;
Wyświetlacz informacyjny;
Włącznik światła;
Klakson;
Światła awaryjne;
Immobilizer. |
| 4 |
Sprzęt holowniczy;
Oświetlenie tablicy rejestracyjnej. |
| 5 |
Okno elektryczne (lewe) |
| 6 |
— |
| 7 |
— |
| 8 |
Rozrusznik |
| 9 |
Układ wtrysku paliwa;
Pompa paliwa;
Grzałka stacjonarna. |
| 10 |
Klakson |
| 11 |
Centralna jednostka sterująca |
| 12 |
Wyświetlacz informacyjny;
System informacyjno-rozrywkowy. |
| 13 |
System alarmowy antykradzieżowy |
| 14 |
Lusterka boczne zewnętrzne |
| 15 |
System spryskiwaczy przedniej szyby |
| 16 |
Światło grzecznościowe |
| 17 |
Centralna jednostka sterująca |
| 18 |
— |
| 19 |
Okno elektryczne (prawe) |
| 20 |
— |
| 21 |
— |
| 22 |
Centralna jednostka sterująca;
Immobilizer. |
| 23 |
Wycieraczki |
| 24 |
System informacyjno-rozrywkowy;
Wyświetlacz informacyjny;
Włącznik światła;
Lampka sufitowa;
Instrumenty;
EPS. |
| 25 |
Światła cofania;
Zapalniczka;
Gniazdko elektryczne. |
| 26 |
Ogrzewanie siedzenia (po prawej) |
| 27 |
Podgrzewacz fotela (po lewej) |
| 28 |
ABS |
| 29 |
Wycieraczka tylnej szyby |
| 30 |
Jednostka sterująca silnika |
| 31 |
System klimatyzacji |
| 32 |
ABS;
Manualna skrzynia biegów zautomatyzowana;
Poduszka powietrzna. |
| 33 |
Kontrola silnika |
| 34 |
Nagrzewnica filtra oleju napędowego |
| 35 |
Elektryczne szyby;
System informacyjno-rozrywkowy. |
| 36 |
Światła mijania (lewe) |
| 37 |
Światła mijania (prawe) |
| 38 |
Lewe światło tylne;
Lewe światło postojowe. |
| 39 |
Prawe światło tylne;
Prawe światło postojowe. |
| 40 |
Światła hamowania |
| 41 |
Światła przeciwmgielne |
| 42 |
Tylne światło przeciwmgielne |
| 43 |
Światła drogowe (lewe) |
| 44 |
Światła drogowe (prawe) |
| 45 |
Wentylator |
| 46 |
Jednostka sterująca silnika |
| 47 |
Podgrzewana tylna szyba |
| 48 |
Rozrusznik |
| 49 |
EPS |
| 50 |
ABS |
| 51 |
Silnik benzynowy:
manualna skrzynia biegów zautomatyzowana;
Silnik wysokoprężny:
jednostka sterująca silnika. |
| 52 |
Wentylator chłodnicy |
| 53 |
Wentylator chłodzący;
System klimatyzacji. |
| 54 |
Ręczna skrzynia biegów zautomatyzowana |
