Schematy skrzynek bezpieczników i przekaźników – Opel Antara
Dotyczy pojazdów wyprodukowanych w latach:
2011, 2012, 2013, 2014, 2015.

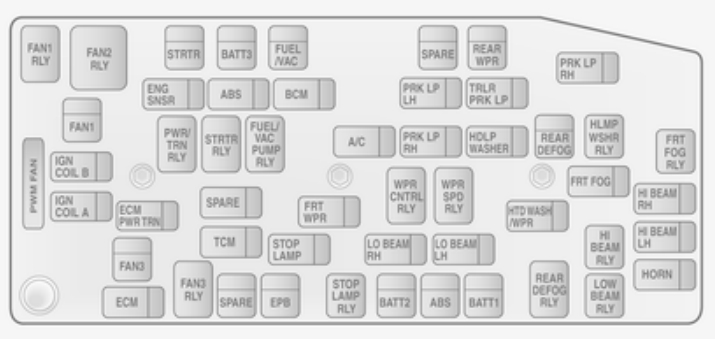

Komora silnika
| Nazwa |
Opis |
| ABS |
System zapobiegania blokady kół |
| A/C |
Klimatyzacja, system klimatyzacji |
| BATT1 |
Skrzynka bezpieczników tablicy rozdzielczej |
| BATT2 |
Skrzynka bezpieczników tablicy rozdzielczej |
| BATT3 |
Skrzynka bezpieczników tablicy rozdzielczej |
| BCM |
Moduł kontroli nadwozia |
| ECM |
Moduł sterujący silnika |
| ECM PWR TRN |
Moduł sterujący silnika, układ napędowy |
| ENG SNSR |
Czujniki silnika |
| EPB |
Elektryczny hamulec postojowy |
| FAN1 |
Wentylator chłodzący |
| FAN3 |
Wentylator chłodzący |
| FRTFOG |
Przednie światła przeciwmgielne |
| FRT WPR |
Przednia wycieraczka |
| FUEL/VAC |
Pompa paliwa, pompa próżniowa |
| HDLP WASHER |
Spryskiwacz reflektorów |
| HI BEAM LH |
Światła drogowe (lewe) |
| HI BEAM RH |
Światła drogowe (prawe) |
| HORN |
Klakson |
| HTD WASH/ MIR |
Podgrzewany płyn do spryskiwaczy, podgrzewane lusterka zewnętrzne |
| IGN COIL A |
Cewka zapłonowa |
| IGN COIL B |
Cewka zapłonowa |
| LO BEAM LH |
Światła mijania (lewe) |
| LO BEAM RH |
Światła mijania (prawe) |
| PRKLP LH |
Światło postojowe (lewe) |
| PRKLP RH |
Światło postojowe (prawe) |
| PWM FAN |
Wentylator z modulacją szerokości impulsu |
| REAR DEFOG |
Ogrzewana tylna szyba |
| REAR WPR |
Tylna wycieraczka |
| SPARE |
– |
| STOP LAMP |
Światła stopu |
| STRTR |
Rozrusznik |
| TCM |
Moduł sterowania skrzynią biegów |
| TRLR PRL LP |
Światła postojowe przyczepy |

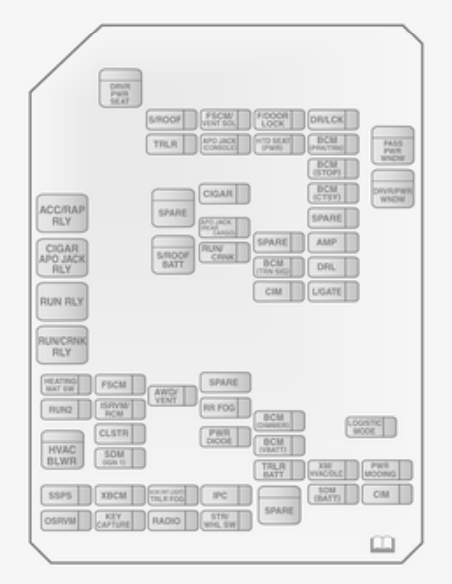

Przedział pasażerski
| Nazwa |
Opis |
| AMP |
Wzmacniacz |
| APO JACK (CONSOLE) |
Gniazdo zasilania (konsola środkowa) |
| APO JACK (REAR CARGO) |
Gniazdo zasilania (przedział ładunkowy) |
| AWDA/ENT |
Napęd na wszystkie koła, wentylacja |
| BCM (CTSY) |
Lampki w progach drzwi |
| BCM (DIMMER) |
Oświetlenie instrumentów |
| BCM (INT LIGHT TRLR FOG) |
Światła wewnętrzne, światło przeciwmgielne przyczepy |
| BCM (PRK / TRN) |
Światła postojowe, kierunkowskazy |
| BCM (STOP) |
Światła stopu |
| BCM (TRN SIG) |
Kierunkowskazy |
| BCM (VBATT) |
Napięcie akumulatora |
| CIGAR |
Zapalniczka |
| CIM |
Moduł integracji komunikacji |
| CLSTR |
Klaster instrumentów |
| DRL |
Światła dzienne |
| DR/LCK |
Zamek drzwi kierowcy |
| DRVR PWR SEAT |
Elektrycznie sterowany fotel kierowcy |
| DRV/PWR WNDW |
Elektryczne okno kierowcy |
| F/DOOR LOCK |
Klapka wlewu paliwa |
| FRT WSR |
Spryskiwacz przedni |
| FSCM |
System paliwowy |
| FSCMA/ENT SOL |
Układ paliwowy, elektrozawór odpowietrzający |
| HEATING MAT SW |
Przełącznik maty grzewczej |
| HTD SEAT PWR |
Ogrzewanie siedzenia |
| HVAC BLWR |
Klimatyzacja, wentylator klimatyzacji |
| IPC |
Zestaw wskaźników tablicy rozdzielczej |
| ISRVM/RCM |
Lusterko wewnętrzne, zdalny moduł kompasu |
| KEY CAPTURE |
Przechwytywanie klucza |
| L/GATE |
Klapa bagażnika |
| LOGISTIC MODE |
Tryb logistyczny |
| OSRVM |
Lusterka zewnętrzne |
| PASS PWR WNDW |
Okno elektryczne pasażera |
| PWR DIODE |
Dioda mocy |
| PWR MODING |
Modyfikacja mocy |
| RADIO |
Radio |
| RR FOG |
Ogrzewana tylna szyba |
| RUN 2 |
Przycisk zasilania baterii podczas pracy |
| RUN/CRNK |
Uruchom korbę |
| SDM (BATT) |
Moduł diagnostyki bezpieczeństwa (akumulator) |
| SDM (IGN 1) |
Moduł diagnostyki bezpieczeństwa (zapłon) |
| SPARE |
– |
| S/ROOF |
szyberdach |
| S/ROOF BATT |
Akumulator szyberdachu |
| SSPS |
Wspomaganie kierownicy |
| STR/WHL SW |
Kierownica |
| TRLR |
Przyczepa |
| TRLR BATT |
Akumulator przyczepy |
| XBCM |
Eksportuj moduł kontroli nadwozia |
| XM/HVAC/DLC |
Radio satelitarne XM, klimatyzacja, łącze danych |
