Schematy skrzynek bezpieczników i przekaźników – Opel Antara
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007, 2008, 2009, 2010.

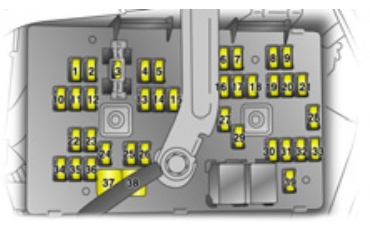

Skrzynka bezpieczników tablicy rozdzielczej
| Numer |
Ampery [A] |
Opis |
| 1 |
20 |
Gniazdo akcesoriów |
| 2 |
20 |
Ogrzewanie siedzenia |
| 3 |
15 |
Audio |
| 4 |
10 |
Przyczepa |
| 5 |
10 |
Lampa postojowa (prawa strona) |
| 6 |
10 |
Klimatyzacja |
| 7 |
10 |
Wspomaganie kierownicy |
| 8 |
10 |
Moduł kontroli nadwozia |
| 9 |
10 |
Alarm antykradzieżowy |
| 10 |
20 |
Centralny zamek drzwi |
| 11 |
15 |
Kierunkowskaz (prawa strona) |
| 12 |
15 |
Kierunkowskaz (lewa strona) |
| 13 |
15 |
Światła stop |
| 14 |
15 |
Spryskiwacz reflektorów |
| 15 |
10 |
Klaster tylny |
| 16 |
15 |
Klimatyzacja |
| 17 |
20 |
Moduł kontroli nadwozia |
| 18 |
15 |
Moduł kontroli nadwozia |
| 19 |
2 |
Stacyjka |
| 20 |
10 |
Tylne światło przeciwmgielne |
| 21 |
10 |
Poduszka powietrzna |
| 22 |
15 |
Zamek drzwi przednich |
| 23 |
20 |
Gniazdo akcesoriów |
| 24 |
15 |
Moduł kontroli skrzyni biegów |
| 25 |
15 |
Silnik |
| 26 |
10 |
Moduł kontroli nadwozia |
| 27 |
— |
— |
| 28 |
10 |
Wycieraczki szyby samochodowej |
| 29 |
15 |
Ogrzewanie lusterek zewnętrznych |
| 30 |
10 |
Klaster instrumentów |
| 31 |
10 |
Zapłon |
| 32 |
10 |
Poduszka powietrzna |
| 33 |
2 |
Pilot na kierownicę |
| 34 |
10 |
Składane lusterka |
| 35 |
— |
— |
| 36 |
20 |
Zapalniczka |
| 37 |
20 |
Elektrycznie sterowana szyba pasażera |
| 38 |
20 |
Elektrycznie sterowana szyba kierowcy |
| 39 |
10 |
Automatyczna skrzynia biegów |

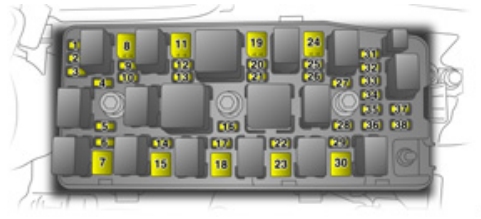

Skrzynka bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Silnik 1 |
| 2 |
15 |
Silnik 2 |
| 3 |
20 |
Moduł sterujący silnika |
| 4 |
15 |
Silnik 3 |
| 5 |
10 |
Klimatyzacja |
| 6 |
10 |
Główny |
| 7 |
20 |
Rozrusznik |
| 8 |
30 |
Wentylator chłodzący |
| 9 |
15 |
Pompa paliwowa |
| 10 |
15 |
Napęd na wszystkie koła (AWD) |
| 11 |
30 |
Pomocniczy wentylator chłodzący |
| 12 |
15 |
Światła stop |
| 13 |
20 |
Ogrzewanie siedzenia |
| 14 |
20 |
Moduł ABS |
| 15 |
40 |
Moduł ABS |
| 16 |
15 |
Klakson |
| 17 |
25 |
Wycieraczki |
| 18 |
40 |
Start |
| 19 |
40 |
Akcesoria/zapłon |
| 20 |
20 |
Szyberdach |
| 21 |
15 |
System antywłamaniowy |
| 22 |
30 |
Fotel elektryczny |
| 23 |
60 |
Akumulator |
| 24 |
30 |
Odmgławiacz |
| 25 |
15 |
Światło mijania (lewa strona) |
| 26 |
15 |
Światło mijania (prawa strona) |
| 27 |
10 |
Lampa postojowa (lewa strona) |
| 28 |
15 |
Przednie światła przeciwmgielne |
| 29 |
15 |
Główna wiązka świateł |
| 30 |
20 |
Tylne wycieraczki |
| 31 |
— |
— |
| 32 |
20 |
Spryskiwacz reflektorów |
| 33 |
15 |
Moduł kontroli skrzyni biegów |
| 34 |
10 |
Światło przyczepy/postojowe (lewa strona) |
| 35 |
25 |
Zapasowy |
| 36 |
20 |
Zapasowy |
| 37 |
15 |
Zapasowy |
| 38 |
10 |
Zapasowy |
