Schematy skrzynek bezpieczników i przekaźników – Opel Agila A
Dotyczy pojazdów wyprodukowanych w latach:
2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Za zapalniczkę w Oplu Agila A odpowiada bezpiecznik numer 19 w skrzynce bezpiecznikowej przedziału pasażerskiego.
Przedział pasażerski
Znajduje się pod deską rozdzielczą po stronie kierowcy.
Opis
| 1 |
10A Światła przeciwmgielne |
| 2 |
15A sygnał zatrzymania |
| 3 |
15A Immobilizer elektroniczny;
System multimedialny;
Oświetlenie wnętrza. |
| 4 |
15A Ogrzewana tylna szyba |
| 5 |
20A Centralny zamek |
| 6 |
Alarm 10A |
| 7 |
Klimatyzator 10A |
| 8 |
10A Tylne światło |
| 9 |
15A Oświetlenie wnętrza |
| 10 |
15A Centralny zamek;
Instrumenty;
Lusterka zewnętrzne. |
| 11 |
Okna 30A |
| 12 |
15A Poduszki powietrzne |
| 13 |
15A Elektroniczne urządzenie antykradzieżowe;
Wspomaganie kierownicy (EPS);
Oprzyrządowanie;
System klimatyzacji. |
| 14 |
10A Centralny zamek;
Kierunkowskazy;
Światła cofania;
Regulacja zasięgu reflektorów. |
| 15 |
10A Prędkościomierz i inne urządzenia |
| 16 |
15A Wycieraczki;
Spryskiwacze szyby przedniej. |
| 17 |
10A ABS |
| 18 |
15A Elektroniczny system zarządzania silnikiem |
| 19 |
Zapalniczka 15A |
| 20 |
15A Centralny zamek;
Zewnętrzne lusterka wsteczne;
System multimedialny;
Przyrządy;
Kontrolki;
Zapalniczka. |
| 21 |
25A Ogrzewanie wnętrza;
Ogrzewanie tylnej szyby;
Klimatyzacja. |

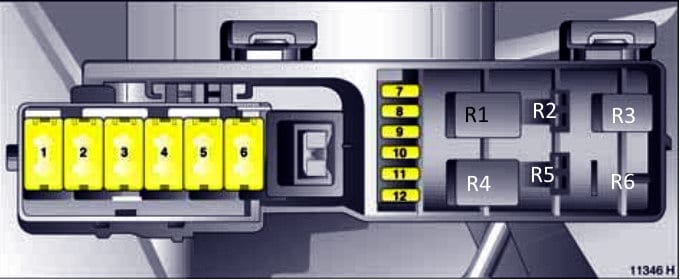

Komora silnika

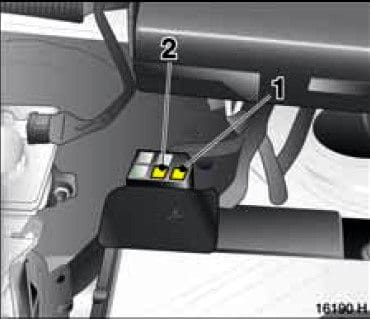

Znajduje się po lewej stronie za akumulatorem.
Opis
| 1 |
60A ABS |
| 2 |
Wentylator chłodzący 30A |
| 3 |
30A Wspomaganie kierownicy (EPS) |
| 4 |
Rozrusznik 60A |
| 5 |
60A Oświetlenie;
Silnik;
System mediów. |
| 6 |
Alternator 80A (silnik benzynowy) |
| 7 |
15A Światła mijania i drogowe (prawa lampa) |
| 8 |
15A Prędkościomierz;
Przyrządy;
Kontrolki;
Światła mijania i drogowe (światło lewe). |
| 9 |
20/30A Wentylator chłodnicy;
Skład wtrysku paliwa: silnik benzynowy. |
| 10 |
15A Światła przeciwmgielne |
| 11 |
Sygnał (klakson) 15A |
| 12 |
Zapasowy |
Przekaźniki
- Przekaźnik klaksonowy
- Przekaźnik wentylatora chłodnicy
- Przekaźnik pompy paliwa
- Przekaźnik jednostki sterującej silnika (przekaźnik zapłonu)
- Zapasowy
- Przekaźnik świateł przeciwmgielnych
Może zawierać bezpieczniki i przekaźniki ogrzewania.
