Nissan Xterra WD22 (1999-2004) - skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Nissan Xterra WD22

Dotyczy pojazdów wyprodukowanych w latach:

1999, 2000, 2001, 2002, 2003, 2004.

Za zapalniczkę (gniazda zasilania) w Nissanie Xterra odpowiada bezpiecznik nr 23 (zapalniczka) w skrzynce bezpieczników tablicy rozdzielczej oraz bezpieczniki nr 34 (2002-2004: tylne gniazdo zasilania), nr 42 (przednie gniazdo zasilania) Skrzynka bezpieczników w komorze silnika.

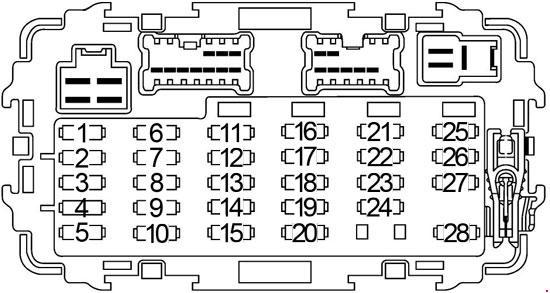

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się za pokrywą poniżej i po lewej stronie kierownicy.

Nissan Xterra WD22 (1999-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	15	Przekaźnik pompy paliwa
2	7,5	Przełącznik świateł awaryjnych
3	10	Wtryskiwacze
4	–	–
5	7,5 / 10	1999-2000 (7,5 A): Przełącznik hamulca ASCD (przełącznik blokady zmiany biegów), przekaźnik ostrzegawczy przed kradzieżą, SECU, wyłącznik główny ASCD, moduł brzęczyka ostrzegawczego, przekaźnik szyby elektrycznej, moduł sterowania światłami dziennymi 2001-2004 (10A): Przełącznik hamulca ASCD (przełącznik blokady zmiany biegów), przekaźnik bezpieczeństwa pojazdu, SECU, jednostka sterująca ASCD, jednostka dzwonka ostrzegawczego, przekaźnik odmgławiacza tylnej szyby, zegar odmgławiacza tylnej szyby, system ostrzegania o niskim ciśnieniu w oponach, kontrola światła dziennego Moduł, moduł kontroli nadbiegu (KA24DE + automatyczna skrzynia biegów)
6	20	Silnik przedniej wycieraczki, silnik przedniej spryskiwacza, przełącznik przedniej wycieraczki
7	7,5	Moduł sterujący silnika (ECM), jednostka sterująca światłami dziennymi
8	10	ABS, wyłącznik ciśnieniowy
9	10	Jednostka czujnika diagnostyki poduszki powietrznej
10	10	Silnik tylnej wycieraczki, silnik tylnej spryskiwacza
11	10	Licznik kombinowany, przekaźnik blokady sprzęgła, przełącznik 4WD, przełącznik lampy zapasowej, przełącznik pozycji neutralnej transferu, konwerter CAN, czujnik kąta kierownicy, kompas i termometr, złącze łącza danych
12	10	Przełącznik pozycji postojowej/neutralnej, moduł sterujący skrzyni biegów (TCM)
13	10	Moduł sterujący silnika (ECM), zawór elektromagnetyczny EGRC, zawór sterujący odpowietrznika pochłaniacza EVAP, zawór obejściowy zaworu odcinania podciśnienia, zawór elektromagnetyczny sterujący zaworu obejściowego doładowania, zawór elektromagnetyczny przełącznika map/baro
14	15	Podgrzewany czujnik tlenu
15	10	Zawór IACV-AAC, czujnik położenia przepustnicy
16	–	–
17	10	Przełącznik zagrożeń, przekaźnik zdalnego sterowania (1999-2000)
18	10	Audio, przełącznik lusterka drzwi, przekaźnik gniazda zasilania (1999-2000)
19	15	Silnik dmuchawy
20	7,5	System ostrzegania o niskim ciśnieniu w oponach (2003-2004), SECU
21	15	1999-2001: Przekaźnik odmgławiacza tylnej szyby
22	20	Przełącznik świateł stopu, jednostka sterująca holowania przyczepy
23	15	Zapalniczka
24	15	Silnik dmuchawy
25	15 / 20	1999-2001 (15A): Tylne okno, tylne okno przekaźnika odmgławiacza 2002-2004 (20A): tylne okno przekaźnika odmgławiacza
26	7,5	Złącze łącza danych, lampa mapy, lampa wnętrza pojazdu, system ostrzegania o niskim ciśnieniu w oponach (2003-2004)
27	10	Moduł sterujący silnika (ECM), przekaźnik ECM (przekaźnik ECCS)
28	7,5	Miernik kombinowany, przełącznik kluczykowy, lampka kontrolna bezpieczeństwa, SECU, moduł kontroli skrzyni biegów (TCM)

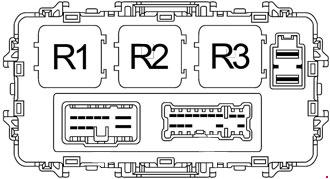

Przekaźniki:
R1		Akcesorium
R2		Dmuchacz
R3		Zapłon

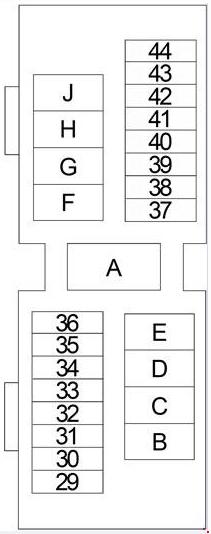

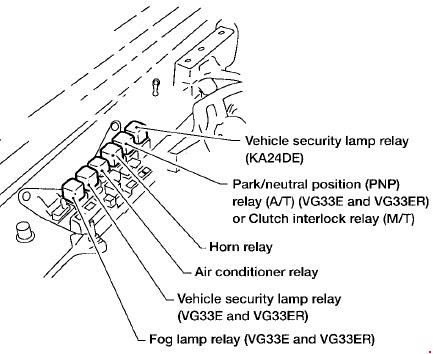

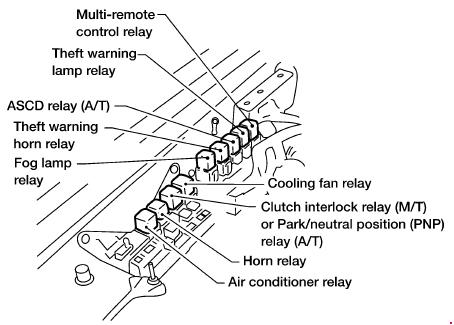

Skrzynka bezpieczników w komorze silnika

Nissan Xterra WD22 (1999-2004) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
29	7,5	Przekaźnik klimatyzatora, jednostka sterująca światłami dziennymi (2003-2004), wzmacniacz termiczny (1999-2000), przełącznik klimatyzacji (1999-2000)
30	–	–
31	7,5 / 20	1999-2000 (7,5 A): Przekaźnik sygnału dźwiękowego ostrzegającego przed kradzieżą, przekaźnik lampy ostrzegawczej przed kradzieżą 2003-2004 (20 A): Zasilacz pomocniczy
32	10 / 15	Przekaźnik klaksonowy
33	20	2002-2004: Wzmacniacz audio
34	15	2002-2004: Tylne gniazdo zasilania
35	7,5	Przekaźnik klimatyzatora
36	7,5	Generator
37	15	Reflektor prawy, przełącznik oświetlenia, jednostka sterująca światłami dziennymi, przekaźnik lampy bezpieczeństwa pojazdu
38	15	Reflektor lewy, przełącznik oświetlenia, jednostka sterująca światłami dziennymi, przekaźnik lampy bezpieczeństwa pojazdu, wskaźnik świateł drogowych
39	15	Przełącznik oświetlenia
40	15	Przekaźnik przednich świateł przeciwmgielnych
41	15	Audio
42	20	Przednie gniazdo zasilania
43	–	Nieużywany
44	–	Nieużywany
A	80	KA24DE: Generator, Przekaźnik zapłonu (Bezpieczniki „2”, „5”, „6”, „8”, „10”, „11”, „12”, „15”), Bezpieczniki „F”, „G”, „17”, „22”, „25”, „26”, „27”, „28”, „31”, „32”, „33”, „34”, „35”, „36”
A	120	2003-2004 (VG33E, VG33ER): Generator, Bezpieczniki „F”, „G”, „J”, „31”, „32”, „33”, „34”, „35”, „36”
A	100	1999-2002 (VG33E, VG33ER): Generator, Bezpieczniki „F”, „G”, „J”, „31”, „32”, „35”, „36”
b	80	Przekaźnik akcesoriów (Bezpieczniki „18”, „20”, „23”), Przekaźnik dmuchawy (Bezpieczniki „19”, „24”)
C	30 / 40	ABS
D	40	ABS
mi	40	Stacyjka
F	30 / 40	SECU, przekaźnik szyby zasilania
g	20	Przekaźnik wentylatora chłodzącego 2003-2004: Zasilanie pomocnicze
h	–	Nieużywany
J	80	VG33E, VG33ER: Przekaźnik zapłonu (Bezpieczniki „2”, „5”, „6”, „8”, „10”, „11”, „12”, „15”), Bezpieczniki „31”, „32”, „33”, „35”, „36”
