Schematy skrzynek bezpieczników i przekaźników – Nissan Tiida
Dotyczy pojazdów wyprodukowanych w latach:
C11 z 2004, 2005, 2006, 2007, 2008, 2009 i 2010 roku. C12 z 2011, 2012, 2013 i 2014 roku.
Przedział pasażerski

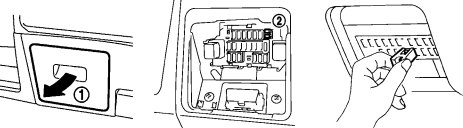

Znajduje się w desce rozdzielczej za osłoną ochronną po stronie kierowcy.
Typ 1
Opis
| 1 |
10A Pasywny system bezpieczeństwa |
| 2 |
10A Dodatkowe wyposażenie wnętrza |
| 3 |
10A Zestaw wskaźników |
| 4 |
15A Pompa do spryskiwaczy szklanych |
| 5 |
10A Podgrzewane lusterka zewnętrzne |
| 6 |
Lusterka zasilające 10A, jednostka główna audio |
| 7 |
10A światła stopu |
| 8 |
10A Oświetlenie wnętrza |
| 9 |
10A Jednostka sterująca nadwozia |
| 10 |
rezerwa |
| 11 |
10A żarówka boczna, prawe tylne światło |
| 12 |
10A żarówka boczna, lewe tylne światło |
| 13 |
10A Zestaw wskaźników |
| 14 |
10A Dodatkowe wyposażenie wnętrza |
| 15 |
15A Silnik wentylatora chłodzącego silnik |
| 16 |
10A System ogrzewania, klimatyzacji i wentylacji |
| 17 |
15A Silnik wentylatora chłodzącego silnik |
| 18 |
rezerwa |
| 19 |
15A Gniazdo do podłączenia dodatkowego wyposażenia ( zapalniczka ) |
| 20 |
rezerwa |
Przekaźniki
- R1 – Nagrzewnica elektryczna
- R2 – Wyposażenie dodatkowe
- R3 – Przekaźnik (brak danych)
- R4 – Podgrzewane lusterka zewnętrzne
- R5 – Immobilizer

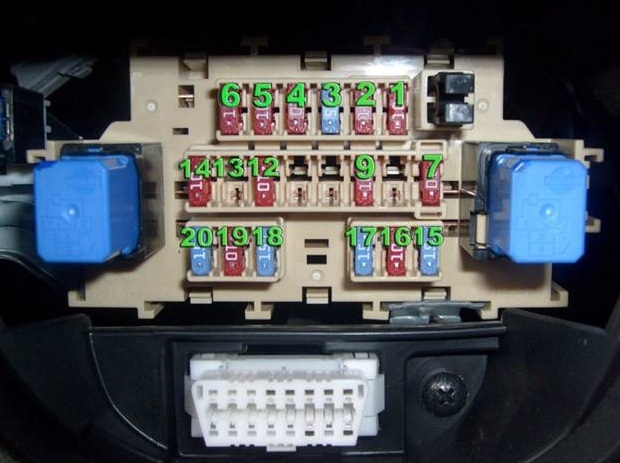

Typ 2
Opis
- System audio 10A, napęd lusterek Audio-Acc, zasilanie silników obrotowych lusterek, zasilacz NATS (z kluczem chipowym)
- 10A Podgrzewana szyba tylna i lusterka boczne
- 15A Silnik spryskiwacza przedniej i tylnej szyby
- 10A Tablica przyrządów
- Elektronika 10A
- Moduł poduszki powietrznej 10A
- Elektronika 10A
- –
- 10A Oświetlenie wnętrza i bagażnika
- –
- –
- 10A światła stopu
- Wejście pasywne 10A (dla systemów kluczy chipowych)
- Elektronika 10A
- Gniazdo 15A – zapalniczka
- 10A Podgrzewane siedzenia
- Gniazdo 15A – konsola, bagażnik
- 15A Wentylator nagrzewnicy/klimatyzatora
- Klimatyzator 10A
- 15A Wentylator nagrzewnicy/klimatyzatora
Komora silnika
W komorze silnika obok akumulatora znajdują się 2 skrzynki bezpieczników i przekaźników, jedna dodatkowa skrzynka przekaźników oraz bezpieczniki dużej mocy na dodatnim zacisku akumulatora.

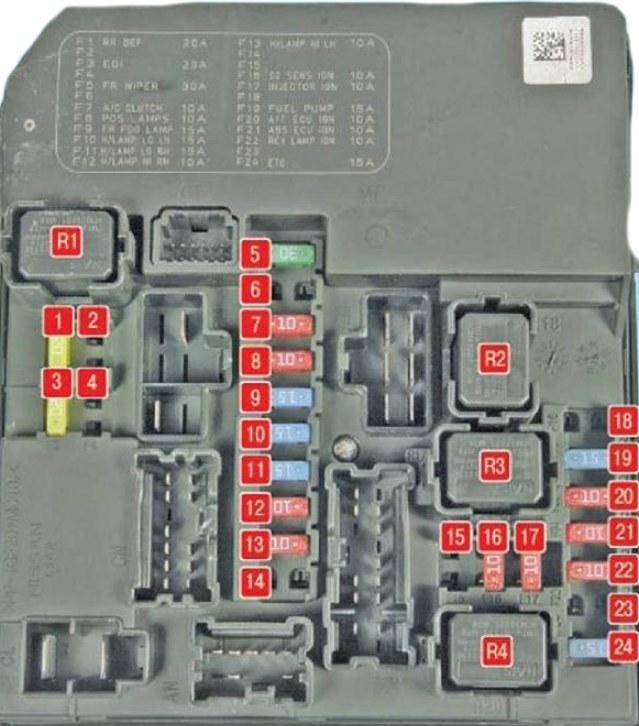

Skrzynka montażowa
Typ 1
Opis
| 1 |
20A Podgrzewana szyba tylnej klapy |
| 2 |
rezerwa |
| 3 |
Jednostka sterująca silnika 20A |
| 4 |
rezerwa |
| 5 |
30A Spryskiwacz przedniej szyby |
| 6 |
rezerwa |
| 7 |
Sprzęgło elektromagnetyczne sprężarki klimatyzacji 10A |
| 8 |
10A lampy tablicy rejestracyjnej |
| 9 |
15A bezpiecznik świateł przeciwmgielnych Nissan Tiida (opcjonalnie) |
| 10 |
15A Światło mijania, lewy reflektor |
| 11 |
15A Światło mijania, prawy reflektor |
| 12 |
10A Światło drogowe, prawy reflektor |
| 13 |
10A Światło drogowe, lewy reflektor |
| 14 |
rezerwa |
| 15 |
rezerwa |
| 16 |
10A Czujniki stężenia tlenu w spalinach |
| 17 |
10 System wtrysku |
| 18 |
rezerwa |
| 19 |
15A moduł paliwowy |
| 20 |
10A czujnik automatycznej skrzyni biegów |
| 21 |
10А ABS |
| 22 |
10A włącznik światła cofania |
| 23 |
rezerwa |
| 24 |
15A Wyposażenie opcjonalne |
| R1 |
Podgrzewany przekaźnik tylnej szyby |
| R2 |
Przekaźnik wentylatora chłodzącego |
| R3 |
Przekaźnik wentylatora chłodzącego |
| R4 |
Przekaźnik układu zapłonowego |
Typ 2
Opis
- 43 (10A) Przedni reflektor świateł drogowych, prawy
- 44 (10A) Przedni reflektor świateł drogowych, lewy
- 45 (10A) Klimatyzator, standardowe oświetlenie muzyczne i odpowiednie wymiary, światła, silniki do regulacji reflektorów
- 46 (10A) Oświetlenie postojowe, włączniki oświetlenia pod. siedzenia, otwieranie drzwi
- 48 (20A) Silnik wycieraczek szyby przedniej
- 49 (15A) Lewy reflektor świateł mijania
- 50 (15A) Przedni reflektor świateł mijania, prawy
- 51 (10A) Sprężarka klimatyzacji
- 55 (15A) Podgrzewana tylna szyba
- 56 (15A) Podgrzewana tylna szyba
- 57 (15A) Pompa benzynowa (CH)
- 58 (10A) Zasilanie układów automatycznej skrzyni biegów (AT)
- 59 (10A) jednostka sterująca ABS
- 60 (10A) Dodatkowe elektryczne
- 61 (20A) Do zacisku B + IPDM, silnika przepustnicy i przekaźnika (dla CH)
- 62 (20A) Do zacisku B + IPDM, do zacisków ECM / PW i BATT bloku ECM ©, zacisk zasilania cewek zapłonowych, DPKV, DPRV, EVAP Zawór kanistra, zawór IVTC
- 63 (10A) czujniki tlenu
- 64 (10A) Cewki wtryskiwaczy, układ wtryskowy
- 65 (20A) Przednie światła przeciwmgielne
- R1 – Przekaźnik odmgławiacza tylnej szyby
- R2 – Główny przekaźnik jednostki sterującej silnika
- R3 – Przekaźnik świateł mijania
- R4 – Przekaźnik świateł drogowych
- R5 – Przekaźnik rozrusznika
- R6 – Przekaźnik wentylatora 2 układu chłodzenia silnika
- R7 – Przekaźnik wentylatora 1 układu chłodzenia silnika
- R8 – Przekaźnik wentylatora 3 układu chłodzenia silnika
- R9 – Przekaźnik zapłonu
Dodatkowa skrzynka bezpieczników
Opis
| 1 |
10A Immobilizer |
| 2 |
10A Podgrzewane siedzenia |
| 3 |
Generator 10A |
| 4 |
10A brzęczyk |
| 5 |
60/30/30A Sterownik elektrycznego wspomagania kierownicy, szyby spryskiwaczy reflektorów, system ABS |
| 6 |
50A Podnośniki do szkła z napędem elektrycznym |
| 7 |
rezerwa |
| 8 |
15A układ wtrysku oleju napędowego |
| 9 |
Zespół przepustnicy 10A |
| 10 |
15A Jednostka główna systemów audio |
| 11 |
Układ ABS 40/40 / 40A. elektryczna jednostka sterująca nadwozia, układ zapłonowy |
| 12 |
rezerwa |
| R1 |
Przekaźnik klaksonowy |
Dodatkowa skrzynka przekaźnikowa
Znajduje się po prawej stronie. Istnieje możliwość zainstalowania 2 przekaźników, np. wycieraczki i światła dziennego. W zależności od konfiguracji mogą być puste.
Bezpieczniki na zacisku akumulatora
Opis
- 120A Sterownik elektrycznego wspomagania kierownicy, spryskiwaczy reflektorów, system ABS
- 60A Jednostka sterująca silnika, przekaźnik przepustnicy, przekaźnik szyby elektrycznej
- 80A Reflektory świateł mijania i drogowych
- Immobilizer 80A, ogrzewanie siedzeń, generator, sygnał dźwiękowy
- Układ ABS 100A, sterownik nadwozia, układ zapłonowy, sterownik wspomagania kierownicy, spryskiwacze reflektorów
