Nissan Sentra (2007-2012) - skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Nissan Sentra

Dotyczy pojazdów wyprodukowanych w latach:

2007, 2008, 2009, 2010, 2011, 2012.

Skrzynka bezpieczników tablicy rozdzielczej

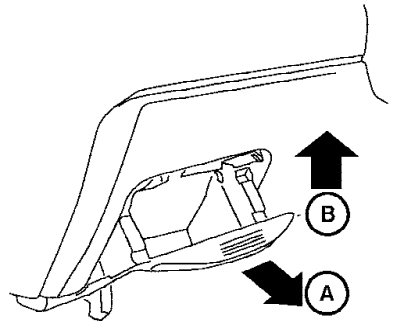

Blok bezpieczników znajduje się za schowkiem na tablicy rozdzielczej. Otwórz uchwyt na okulary i pociągnij go, aby go wyjąć.

Nissan Sentra (2007-2012) - skrzynka bezpieczników i przekaźników

Nissan Sentra (2007-2012) - skrzynka bezpieczników i przekaźników

Tył:

Nissan Sentra (2007-2012) - skrzynka bezpieczników i przekaźników

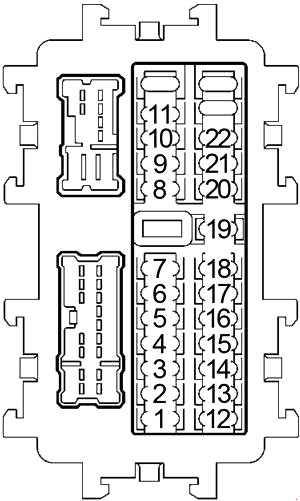

Numer Ampery [A] Opis
1 –  –
2 –  –
3 –  –
4 –  –
5 10 Lusterko drzwiowe, lampy ostrzegawcze, gong ostrzegawczy, lampka kontrolna CVT
6 10 Miernik kombinowany, system zdalnego otwierania pojazdu bez kluczyka, reflektor, kierunkowskazy i światła ostrzegawcze, przednia lampa przeciwmgielna, lampa postojowa, lampa licencyjna, lampa tylna, przełącznik kombinowany, oświetlenie, system audio, system oświetlenia dziennego, telefon głośnomówiący, zabezpieczenia pojazdu (ostrzeżenie przed kradzieżą ) System, okno zasilania, system komunikacji audiowizualnej, informacje o pojeździe i zintegrowany system przełączników, inteligentny system kluczyka, lampy pokojowe/mapowe, lampki toaletowe, lampki bagażnika
7 15 Gniazdo zasilania
8 10 Odmgławiacz tylnej szyby
9 10 Dzwonek ostrzegawczy, lampki pokojowe/mapowe, lampki toaletowe, lampki bagażowe, zamek zasilania, inteligentny system kluczy, otwieracz pokrywy bagażnika
10 15 System grzewczy, ręczny klimatyzator
11 15 System grzewczy, ręczny klimatyzator
12 10 Oświetlenie, lampka kontrolna awarii, system blokady zmiany biegów CVT, elektronicznie sterowane wspomaganie kierownicy, inteligentny system kluczyka, reflektor, kierunkowskazy i lampy ostrzegawcze, system ostrzegania o niskim ciśnieniu w oponach, sygnał ostrzegawczy, system oświetlenia dziennego, telefon głośnomówiący, zabezpieczenia pojazdu (kradzież) Ostrzeżenie), system zdalnego otwierania pojazdu bez kluczyka, system antykradzieżowy Nissana, przednia wycieraczka i spryskiwacz, przednie światło przeciwmgielne, szyberdach, przełącznik kombinowany, system ogrzewania, ręczna klimatyzacja, lampa postojowa, lampa rejestracyjna, lampa tylna, lampy pokojowe/mapowe, Lampka w progach drzwi, lampa bagażowa, informacje o pojeździe i zintegrowany system przełączników, szyba elektryczna, odmgławiacz tylnej szyby, system komunikacji audiowizualnej, przełącznik hamulca ASCD, przełącznik pozycji postojowej/neutralnej, lampka kontrolna CVT, układ rozruchowy, podgrzewane siedzenie
13 10 Dodatkowy system przytrzymujący
14 10 Lampa zapasowa, licznik kombinowany, inteligentny system kluczyka, reflektor, kierunkowskazy i lampy ostrzegawcze, oświetlenie, sygnał ostrzegawczy, system światła dziennego, system ostrzegania o niskim ciśnieniu w oponach, elektronicznie sterowane wspomaganie kierownicy, system ładowania, lampy ostrzegawcze, tryb postojowy/neutralny Przełącznik pozycyjny, wskaźnik ASCD, lampka kontrolna CVT, lampka kontrolna awarii, układ przeciwblokujący, przełącznik kontroli nadbiegu, dodatkowy system przytrzymujący, system komunikacji audiowizualnej
15 10 Przednia wycieraczka i spryskiwacz
16 15 QR: czujnik stosunku paliwa do powietrza, funkcja układu zapłonu paliwa, podgrzewany czujnik tlenu
17 20 Audio
18 15 Gniazdo zasilania
19 10 Lampa stopu, licznik kombinowany, oświetlenie, blokada drzwi, przełącznik hamulca, system światła dziennego, system inteligentnego kluczyka, reflektor, system antykradzieżowy Nissana, kierunkowskazy i światła ostrzegawcze, system bezpieczeństwa pojazdu (ostrzeżenie przed kradzieżą), elektroniczne wspomaganie kierownicy , Sygnał ostrzegawczy, System ostrzegania o niskim ciśnieniu w oponach, Lampka kontrolna CVT, Ogrzewanie, Klimatyzacja manualna, Lampki ostrzegawcze, Układ przeciwblokujący, Wskaźnik ASCD, Lampki pokojowe/mapowe, Lampka w progach drzwi, Lampka bagażowa, System komunikacji audiowizualnej, Wskaźnik awarii Lampa, odmgławiacz tylnej szyby, przełącznik hamulca ASCD
20 10 Inteligentny system kluczyka, system komunikacji audiowizualnej, informacje o pojeździe i zintegrowany system przełączników, elektryczny zamek do drzwi, system zdalnego otwierania pojazdu bez kluczyka, system antykradzieżowy Nissana, otwieranie pokrywy bagażnika, system bezpieczeństwa pojazdu (ostrzeżenie przed kradzieżą), sygnał ostrzegawczy, przełącznik kombinacji, tryb dzienny System oświetlenia, przednie światło przeciwmgielne, reflektor, lampy pokojowe/mapowe, lampki toaletowe, lampy bagażowe, oświetlenie, kierunkowskazy i lampy ostrzegawcze, lampy postojowe, lampy rejestracyjne, lampy tylne, przełącznik hamulca ASCD
21 10 Zamek zasilania, gong ostrzegawczy, inteligentny system kluczyka, zdalny system otwierania bezkluczykowego, lampy pokojowe/mapowe, lampka toaletowa, lampka bagażnika
22 10 Zestaw głośnomówiący

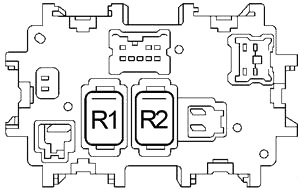

Przekaźnik
R1 Akcesorium
R2 Dmuchacz
Zobacz także:  Nissan Quest (1996-1998) - skrzynka bezpieczników i przekaźników



Komora silnika

Nissan Sentra (2007-2012) - skrzynka bezpieczników i przekaźników

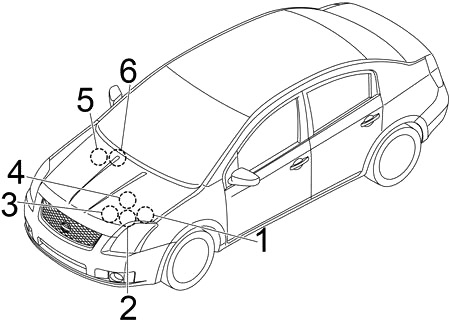

  1. Skrzynka bezpieczników #1
  2. Skrzynka bezpieczników #2
  3. Moduł sterowania skrzynią biegów (TCM)
  4. Moduł sterujący silnika (ECM)
  5. Siłownik i jednostka sterująca ABS
  6. Silnik wycieraczki przedniej

Nissan Sentra (2007-2012) - skrzynka bezpieczników i przekaźników

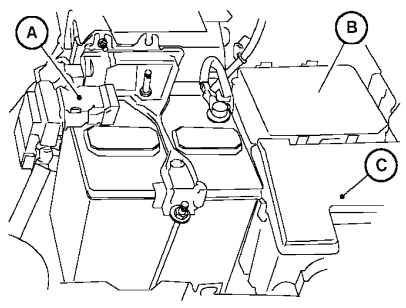

  • A – Łącznik topikowy;
  • B – Skrzynka bezpieczników nr 1;
  • C – Skrzynka bezpieczników nr 2 / Skrzynka przekaźników.

Schemat skrzynki bezpieczników komory silnika nr 1

Nissan Sentra (2007-2012) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
32 –  –
33 –  –
34 10 Reflektor wysoki prawy, system świateł dziennych
35 10 Reflektor wysoki lewy, system świateł dziennych
36 10 Lampa postojowa, lampa rejestracji, lampa tylna, oświetlenie
37 10 Lampa postojowa, lampa rejestracji, lampa tylna
38 –  –
39 30 Przedni przekaźnik wycieraczek, przedni przekaźnik wysokiego poziomu wycieraczek
40 15 Niski poziom reflektorów, system świateł dziennych
41 15 Niski poziom reflektorów, system świateł dziennych
42 10 Przekaźnik klimatyzacji
43 –  –
44 –  –
45 –  –
46 15 Przekaźnik odmgławiacza tylnej szyby
47 15 Przekaźnik odmgławiacza tylnej szyby
48 15 Przekaźnik pompy paliwa
49 10 Moduł sterowania skrzyni biegów (zasilanie), zawór elektromagnetyczny dodatkowego czujnika ciśnienia, lampka kontrolna CVT, główny czujnik prędkości CVT (czujnik obrotu)
50 10 System zapobiegania blokady kół
51 10 Podgrzewany czujnik tlenu
52 15 Przekaźnik silnika sterującego przepustnicą
53 20 Przekaźnik modułu sterującego silnika (ECM), system antykradzieżowy Nissana, moduł sterujący skrzyni biegów (zasilanie), lampka kontrolna CVT, zasilacz ECM do zasilania awaryjnego
54 10 Funkcja układu zapłonu paliwa, czujnik stosunku paliwa do powietrza
55 10 Wtryskiwacz, funkcja układu zapłonu paliwa
56 15 Przednia lampa przeciwmgielna
Przekaźnik
R1 Odmgławiacz tylnej szyby
R2 Moduł sterujący silnika (ECM)
R3 Reflektor niski
R4 Przednia lampa przeciwmgielna
R5 Rozrusznik
R6 Wentylator chłodzący 2
R7 Wentylator chłodzący 3
R8 Wentylator chłodzący 1
R9 Zapłon
Zobacz także:  Nissan Altima (2007-2012) - skrzynka bezpieczników i przekaźników



Schemat skrzynki bezpieczników komory silnika nr 2

Zdejmij pokrywę skrzynki bezpieczników, naciskając zaczepy i podnosząc pokrywę od przodu.

Nissan Sentra (2007-2012) - skrzynka bezpieczników i przekaźników

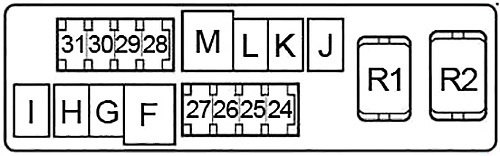

Numer Ampery [A] Opis
24 –  –
25 10 Klakson, system zdalnego otwierania pojazdu bez kluczyka, inteligentny system kluczyka, system bezpieczeństwa pojazdu (ostrzeżenie przed kradzieżą)
26 10 System ładowania
27 10 System światła dziennego
28 10 Odmgławiacz tylnej szyby
29 –  –
30 20 Podgrzewane siedzenie
31 20 Audio, informacje o pojeździe i zintegrowany system przełączania, system komunikacji audiowizualnej
F 60 Elektronicznie sterowane wspomaganie kierownicy
G 30 System zapobiegania blokady kół
H 30 System zapobiegania blokady kół
I –  –
J 50 System ostrzegania o niskim ciśnieniu w oponach, szyberdach, blokada drzwi, system światła dziennego, przednia lampa przeciwmgielna, kierunkowskazy i lampy ostrzegawcze, przełącznik kombinowany, lampa postojowa, lampa licencyjna, lampa tylna, sygnał ostrzegawczy, oświetlenie, system zdalnego otwierania pojazdu bez kluczyka, inteligentny System kluczy, otwieracz pokrywy bagażnika, telefon głośnomówiący, system bezpieczeństwa pojazdu (ostrzeżenie przed kradzieżą), system antykradzieżowy Nissana, okno elektryczne, odmgławiacz tylnej szyby, lampy pokojowe/mapowe, lampka próżności, lampka bagażowa, przednia wycieraczka i spryskiwacz, informacje o pojeździe i Zintegrowany System Przełącznikowy, System Komunikacji Audiowizualnej Bezpiecznik: „9”
K 40 Wentylator chłodzący
L 40 Wentylator chłodzący
M 40 Układ rozruchowy, wyłącznik zapłonu
Przekaźnik
R1 Klakson
R2 System oświetlenia dziennego 2
Zobacz także:  Nissan Micra lub March K12 (2003-2010) - skrzynka bezpieczników i przekaźników

Przekaźniki

Nissan Sentra (2007-2012) - skrzynka bezpieczników i przekaźników

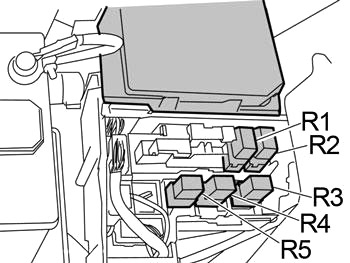

Numer Przekaźnik
R1 Klakson
R2 System oświetlenia dziennego 2
R3 Wentylator chłodzący 5
R4 System światła dziennego
R5 Wentylator chłodzący 4

Topliwy blok łącza

Znajduje się na akumulatorze.

Nissan Sentra (2007-2012) - skrzynka bezpieczników i przekaźników

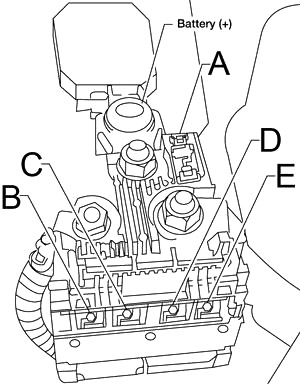

Numer Ampery [A] Opis
A 225 Układ rozruchowy, układ ładowania, bezpiecznik: „E”, „D”
B 80 Przekaźnik zapłonu (Bezpieczniki: „48”, „49”, „50”, „51”, „54”, „55”)
C 100 Przekaźnik silnika dmuchawy przedniej (bezpieczniki: „10”, „11”), przekaźnik akcesoriów (bezpieczniki: „5”, „6”, „7”), bezpiecznik: „17”, „18”, „19”, „20 ”, „21”, „22”
D 60 Przekaźnik świateł przeciwmgielnych przednich (bezpiecznik: „56”), przekaźnik niskiego poziomu reflektorów (bezpieczniki: „40”, „41”) Przekaźnik wysokiego reflektora prawego, przekaźnik wysokiego reflektora LH, przekaźnik świateł tylnych, bezpiecznik: „39”, „42”
E 100 Bezpieczniki: „25”, „26”, „27”, „28”, „30”, „31”, „F”, „G”, „H”, „J”, „K”, „L”, „M”
