Nissan Quest (1998-2002) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 25 marca, 2022
Nissan Quest (1998-2002) - skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Nissan Quest

Dotyczy pojazdów wyprodukowanych w latach:

1998, 1999, 2000, 2001, 2002.

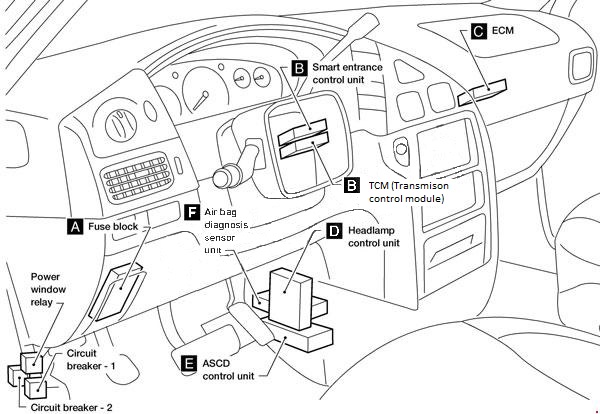

Przedział pasażerski

Nissan Quest (1998-2002) - skrzynka bezpieczników i przekaźników

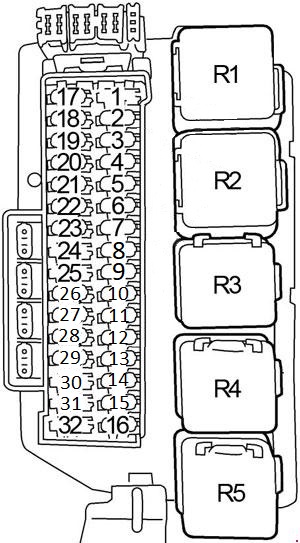

Skrzynka bezpieczników w przedziale pasażerskim

Nissan Quest (1998-2002) - skrzynka bezpieczników i przekaźników
Numer Ampery [A] Opis
1 7,5 Podgrzewane fotele przednie
2 10 Moduł sterowania skrzyni biegów (TCM), silnik wycieraczki tylnej, jednostka EATC
3 10 Jednostka czujnika diagnostyki poduszki powietrznej
4 10 Zawór IACV-AAC, zawór obejściowy zaworu odcinającego podciśnienie, moduł sterujący silnika (ECM), złącze łącza danych, zawór elektromagnetyczny przełącznika map/baro, czujnik położenia przepustnicy, zawór sterujący odpowietrzania pochłaniacza EVAP
5 7,5 Przełącznik zdalnego sterowania lusterek bocznych, SECU
6 20 Zapalniczka
7 20 Tylny punkt zasilania
8 20 Silnik przedniej wycieraczki, silnik przedniej spryskiwacza, wzmacniacz przedniej wycieraczki
9 10 Silnik tylnej wycieraczki, silnik tylnej spryskiwacza
10 15 ’01-’02: Audio, monitor wideo, wzmacniacz subwoofera
7,5 98-’00: Dźwięk
11 20 ’01-’02: Tylny punkt zasilania (montowany na konsoli)
20 98-’00: Wzmacniacz subwoofera
12 7,5 Jednostka sterująca reflektorów, moduł sterujący silnika (ECM)
13 7,5 Jednostka sterująca klimatyzatora, przekaźnik klimatyzatora, jednostka EATC, drzwi mieszania i trybu powietrza, zawór elektromagnetyczny IACC-FICD
14 20 Odmgławiacz tylnej szyby
15 20 Odmgławiacz tylnej szyby
16 10 Przełącznik odmgławiacza tylnej szyby, podgrzewacze lusterek
17 10 Przednie boczne lampy obrysowe, przednia lampa kombinowana, przełącznik kombinowany
18 7,5 Lampy iluminacyjne
19 10 Tylna lampa zespolona, ​​lampa rejestracyjna przyczepy
20 10 Audio, zmieniarka CD, tylny pilot zdalnego sterowania audio, panel sterowania FES
21 15 Lampy wewnętrzne, pamięć fotela i jednostka sterująca lusterek, silnik szyberdachu
22 20 Przełącznik świateł stopu, jednostka sterująca holowania przyczepy
23 10 Przełącznik zagrożenia, lampka kontrolna bezpieczeństwa
24 15 Silnik dmuchawy tylnej
25 15 Silnik dmuchawy tylnej
26 7,5 Podgrzewany czujnik tlenu
27 10 Przełącznik zagrożenia
28 20 Silnik dmuchawy przedniej, jednostka sterująca prędkością dmuchawy przedniej
29 10 Złącze łącza danych, miernik kombinowany, przełącznik hamulca ASCD, przekaźnik klimatyzacji, przekaźnik wentylatora chłodzącego, przekaźnik silnika tylnej dmuchawy, jednostka sterująca siedzenia pamięci i lusterek, jednostka sterująca ASCD
30 10 Siłownik ABS i moduł elektryczny, przełącznik położenia postojowego/neutralnego, moduł sterowania reflektorami, SECU, moduł sterowania skrzyni biegów (TCM)
31 20 Silnik dmuchawy przedniej, jednostka sterująca prędkością dmuchawy przedniej
32 — —
Przekaźniki
R1 Lampa tylna
R2 Zapłon
R3 Akcesorium
R4 Odmgławiacz tylnej szyby
R5 Dmuchacz
Zobacz także:  Nissan Tiida - skrzynka bezpieczników i przekaźników

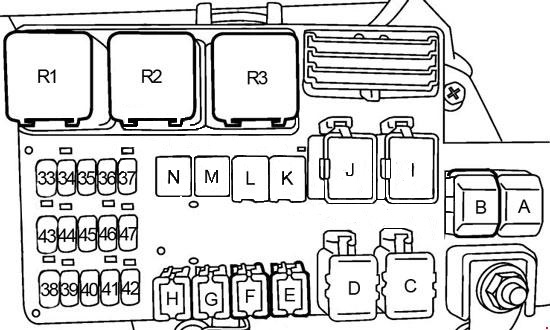

Skrzynka bezpieczników w komorze silnika

Nissan Quest (1998-2002) - skrzynka bezpieczników i przekaźników
Numer Ampery [A] Opis
33 10 Wtryskiwacze, moduł sterujący silnika (ECM)
34 10 Przekaźnik modułu sterującego silnika (ECM), złącze łącza danych
35 10 Generator
36 15 Reflektor prawy
37 15 Reflektor lewy
38 7,5 Przekaźnik przednich świateł przeciwmgielnych
39 7,5 SECU, przekaźnik bezpieczeństwa pojazdu
40 — —
41 20 Przekaźnik elektrozaworu ABS
42 15 Przekaźnik klaksonowy
43 15 Przekaźnik pompy paliwa
44 7,5 Wykrywanie wentylatora chłodnicy
45 — —
46 — —
47 — —
A 100 Przekaźnik zapłonu (bezpieczniki: „26”, „27”, „29”, „30”), przekaźnik akcesoriów (bezpieczniki: „5”, „6”, „7”, „8”, „9”), Lampa tylna, Przekaźnik (bezpieczniki: „17”, „18”, „19”) Bezpieczniki: „2”, „20”, „21”, „22”, „23”
B 140 Generator, bezpiecznik: „A”, „C”, „F”, „G”, „38”, „39”, „41”, „42”
C 65 Przekaźnik silnika dmuchawy przedniej (bezpieczniki: „28”, „31”)
D — —
E — —
F 30 Wyłącznik obwodu 1 (SECU, przekaźnik szyby elektrycznej), wyłącznik obwodu 2 (siedzisko zasilania)
g 40 Przekaźnik silnika ABS
H — —
i 45 Przekaźnik odmgławiacza tylnej szyby (bezpieczniki: „14”, „15”, „16”), bezpiecznik: „24”, „25”
J 75 Przekaźnik wentylatora chłodzącego
K 30 Stacyjka
L 20 Przekaźnik wentylatora chłodzącego
M — —
N — —
Przekaźnik
R1 Przekaźnik wentylatora chłodzącego 1
R2 Przekaźnik wentylatora chłodzącego 2
R3 Przekaźnik wentylatora chłodzącego 3
Zobacz także:  Nissan Altima (2002-2006) - skrzynka bezpieczników i przekaźników

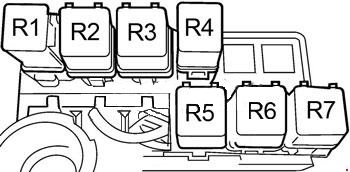

Skrzynka przekaźników komory silnika

Nissan Quest (1998-2002) - skrzynka bezpieczników i przekaźników
Przekaźnik Opis
R1 Pozycja parkowania/neutralna
R2 Pompa paliwowa
R3 Kontrola żarówki
R4 ’01-’02: Lampa przeciwmgielna
’98-’00: Zatrzymanie ASCD
R5 Bezpieczeństwo pojazdu
R6 Klakson
R7 Klimatyzator
