Schemat skrzynek bezpieczników i przekaźników – Nissan Quest

Dotyczy pojazdów produkowanych w latach:

1996, 1997, 1998.

Przedział pasażerski

Nissan Quest (1996-1998) - skrzynka bezpieczników i przekaźników

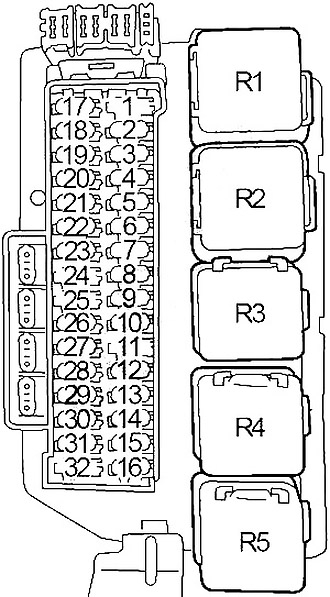

Schemat skrzynki bezpieczników tablicy rozdzielczej

Blok bezpieczników znajduje się za pokrywą na tablicy rozdzielczej. Pociągnij, aby otworzyć pokrywę skrzynki bezpieczników.

Nissan Quest (1996-1998) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	–
2	10	Moduł sterowania skrzyni biegów (TCM), silnik wycieraczki tylnej, jednostka EATC, jednostka sterująca przedniego klimatyzatora
3	10	Jednostka czujnika diagnostyki poduszki powietrznej
4	10	Zawór IACV-AAC, zawór obejściowy zaworu odcinającego podciśnienie, moduł sterujący silnika (ECM), złącze łącza danych, zawór elektromagnetyczny przełącznika mapy/baro, czujnik położenia przepustnicy, zawór sterujący odpowietrzania pochłaniacza EVAP, zawór elektromagnetyczny regulacji objętości pochłaniania pochłaniacza EVAP, zawór elektromagnetyczny EGRC , Podgrzewany czujnik tlenu, Zawór regulacji objętości oczyszczania pochłaniacza EVAP
5	10	Przełącznik zdalnego sterowania lusterek bocznych, SECU, przekaźnik szyby elektrycznej
6	20	Zapalniczka
7	20	Tylny punkt zasilania
8	20	Silnik przedniej wycieraczki, silnik przedniej spryskiwacza, wzmacniacz przedniej wycieraczki
9	10	Silnik tylnej wycieraczki, silnik tylnej spryskiwacza, wzmacniacz tylnej spryskiwacza
10	7,5	Audio, tylny pilot zdalnego sterowania audio, antena zasilania
11	20	Wzmacniacz subwoofera, 4-kanałowy wzmacniacz
12	7,5	Światła do jazdy dziennej, moduł sterujący silnika (ECM)
13	7,5	Automatyczna jednostka sterująca lampą, przednia jednostka sterująca klimatyzatora, przekaźnik klimatyzatora, jednostka EATC, tylna jednostka sterująca klimatyzatora
14	20	Odmgławiacz tylnej szyby
15	20	Odmgławiacz tylnej szyby
16	10	Przełącznik odmgławiacza tylnej szyby
17	10	Przednie lampy obrysowe, przednie lampy kombinowane, przełącznik kombinowany
18	7,5	Lampy iluminacyjne
19	10	Tylne lampy kombinowane, tylne boczne lampy obrysowe, lampka rejestracyjna przyczepy
20	10	Audio, zmieniarka CD, antena zasilania
21	15	Dzwonek ostrzegawczy, lampy pokojowe
22	15	Przełącznik świateł stopu, jednostka sterująca holowania przyczepy
23	10	Przełącznik zagrożenia, lampka kontrolna bezpieczeństwa
24	15	Silnik dmuchawy tylnej, przekaźnik silnika dmuchawy tylnej
25	15	Silnik dmuchawy tylnej, przekaźnik silnika dmuchawy tylnej
26	–	–
27	10	Przełącznik świateł awaryjnych
28	20	Silnik dmuchawy przedniej, jednostka sterująca prędkością dmuchawy przedniej
29	10	Złącze łącza danych (skonsultuj), miernik kombinowany, przełącznik hamulca ASCD, przełącznik główny ACD, przekaźnik podtrzymania ASCD, przekaźnik klimatyzacji, przekaźnik FICD, przekaźnik wentylatora chłodzącego, antena mocy, przekaźnik pompy paliwa
30	10	Jednostka sterująca ABS, przełącznik inhibitora, światła do jazdy dziennej, SECU, moduł sterujący skrzyni biegów (TCM)
31	20	Silnik dmuchawy przedniej, jednostka sterująca prędkością dmuchawy przedniej
32	–	–
Przekaźnik
R1	Lampa tylna
R2	Zapłon
R3	Akcesorium
R4	Odmgławiacz tylnej szyby
R5	Dmuchacz

Zobacz także: Nissan Patrol Y61 (1997-2013) - skrzynka bezpieczników i przekaźników

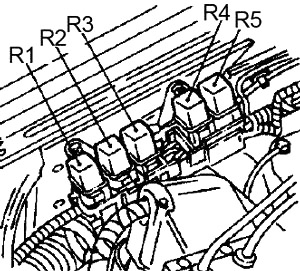

Schemat skrzynki bezpieczników w komorze silnika

Nissan Quest (1996-1998) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
41	7,5	SECU, przekaźnik ostrzegawczy przed kradzieżą
42	–	–
43	20	Siłownik sterujący ABS
44	15	Przekaźnik klaksonowy
45	15	Przekaźnik pompy paliwa
46	10	Wtryskiwacze, moduł sterujący silnika (ECM)
47	10	Przekaźnik ECCS, złącze łącza danych (GST)
48	10	Generator
49	15	Reflektor lewy, przełącznik oświetlenia, przełącznik kombinowany, przekaźnik lampy automatycznej, jednostka sterująca lampą automatyczną
50	15	Reflektor prawy, przełącznik oświetlenia, przełącznik kombinowany, automatyczny przekaźnik lampy
A	30	Wyłącznik 1 (SECU, przekaźnik szyby elektrycznej), wyłącznik 2 (zasilania fotela)
B	30	Siłownik sterujący ABS
C	65	Przekaźnik wentylatora chłodzącego
D	65	Przekaźnik silnika dmuchawy przedniej (bezpieczniki: „28”, „31”)
E	100	Przekaźnik zapłonu (bezpieczniki: „27”, „29”, „30”), przekaźnik akcesoriów (bezpieczniki: „5”, „6”, „7”, „8”, „9”), przekaźnik lampy tylnej (bezpieczniki: „17”, „18”, „19”) Bezpieczniki: „2”, „20”, „21”, „22”, „23”
F	120	Generator, bezpiecznik: „A”, „B”, „C”, „D”, „E”, „41”, „43”, „44”
G	45	Przekaźnik odmgławiacza tylnej szyby (Bezpieczniki: „14”, „15”, „16”), Bezpieczniki: „24”, „25”
H	30	Stacyjka
I	–	–
J	–	–
Przekaźnik
R1	Wentylator chłodzący (niska prędkość)
R2	Wentylator chłodzący (wysoka prędkość)
R3	Wentylator chłodzący (wysoka prędkość)
R4	Klakson
R5	Pompa paliwowa
R6	Inhibitor
R7	Reflektor prawostronny
R8	Sprawdź buduj
R9	Zatrzymaj ASCD
