Nissan Primera P12 (2001-2007) – skrzynka bezpieczników i przekaźników

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Nissan Primera P12

Dotyczy pojazdów wyprodukowanych w latach:

2001, 2002, 2003, 2004 , 2005, 2006 i 2007.

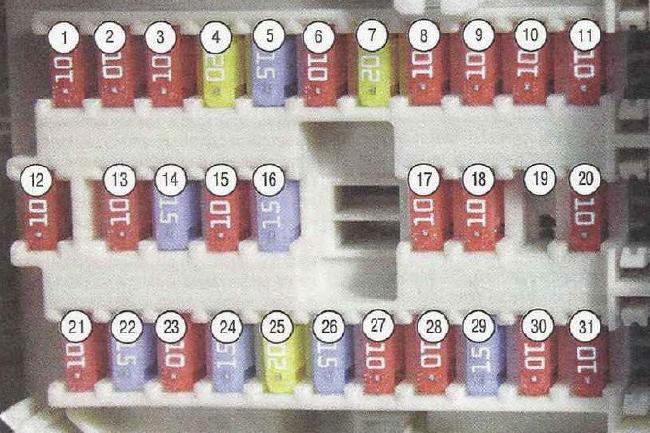

Znajduje się w desce rozdzielczej za osłoną ochronną.

Opis

1 – 10A	System nagłośnieniowy
2 – 10A	Tempomat
3 – 10A	Napęd elektryczny zamka bagażnika
4 – 20A	Gniazdko elektryczne w bagażniku
5 – 15A	Światła stopu
6 – 10A	Światła przeciwmgielne
7 – 20A	Ogrzewana szyba tylna (szkło tylnej klapy)
8 – 10A	Podgrzewane fotele przednie
9 – 10A	Tempomat
10 – 10A	Zasilanie urządzeń elektronicznych
11 – 10A	System kontroli automatycznej skrzyni biegów
12 – 10A	Zasilanie urządzeń elektronicznych
13 – 10A	Abażury wewnętrzne
14 – 15A	Silnik dmuchawy
15 – 10A	Klimatyzacja
16 – 15A	Silnik dmuchawy
17 – 10A	System zarządzania silnikiem
18 – 10A	Dodatkowy bezpieczny system (SRS)
19	Zapasowy
20 – 10A	System zarządzania silnikiem
21 – 10A	Przekaźnik elektromagnetyczny rozrusznika
22 – 15A	Zapalniczka
23 – 10A	Siłowniki elektryczne do zewnętrznych lusterek wstecznych
24 – 15A	Gniazdko elektryczne w konsoli środkowej
25 – 20A	Wycieraczka przedniej szyby
26 – 15A	Spryskiwacze szyby przedniej i tylnej klapy
27 – 10A	Czujniki
28 – 10A	Środek do czyszczenia szyby tylnej klapy
29 – 15A	Pompa paliwowa
30 – 10A	Klaster instrumentów
31 – 10A	Układ przeciwblokujący (ABS)

Przekaźnik z przodu panelu skrzynki bezpieczników

Opis

Przekaźnik z tyłu panelu skrzynki bezpieczników

Opis

Opis

1 – 120A	Pierwszy główny bezpiecznik
2 – 80A	Konsumenci z włączonym zapłonem
3 – 50A	Silnik pompy układu przeciwblokującego
4 – 40A	Przełącznik zapłonu (blokada)
5 – 30A	Zawory elektromagnetyczne układu przeciwblokującego
6	Zapasowy
7	Zapasowy
8 – 10A	światła postojowe
9 – 15A	System nagłośnieniowy
10 – 10A	System zarządzania silnikiem
11 – 15A	Sygnał dźwiękowy
12	Zapasowy
13	Zapasowy
14 – 15A	Światło mijania (lewy reflektor)
15 – 15A	Światła mijania (prawy reflektor)
16 – 15A	Silnik siłownika przepustnicy
17 – 15A	Światła drogowe (lewy reflektor)
18 – 15A	Światła drogowe (prawy reflektor)
19 – 15A	Światła przeciwmgielne
20 – 20A	Cewki zapłonowe
21 – 80A	Drugi główny bezpiecznik
22	Zapasowy
23 – 30A	Spryskiwacze reflektorów
24 – 40A	Drugi silnik wentylatora chłodnicy
25 – 40A	1. silnik wentylatora chłodnicy
26 – 40A	Okna elektryczne

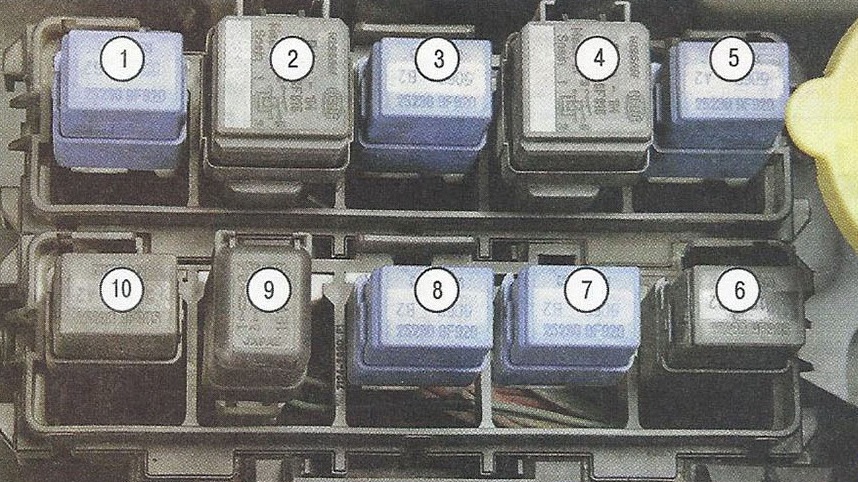

Typ 1

Opis

przekaźnik świateł przeciwmgielnych;
przekaźnik wentylatora chłodnicy;
przekaźnik sprzętu pomocniczego;
przekaźnik wentylatora chłodnicy;
przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji;
przekaźnik wentylatora chłodnicy;
przekaźnik do włączania trybów „P” (parkowanie) „N” (neutralny) automatycznej skrzyni biegów lub wariatora;
przekaźnik do włączania świateł mijania w ciągu dnia;
przekaźnik sygnału dźwiękowego;
przekaźnik wentylatora chłodnicy.
