Schematy skrzynek bezpieczników i przekaźników – Nissan Largo
Dotyczy pojazdów wyprodukowanych w latach:
1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 i 1997.

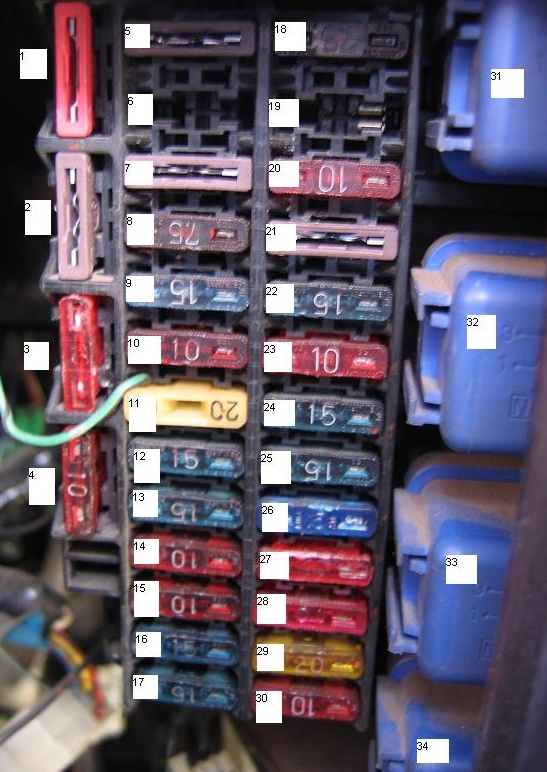

Przedział pasażerski
Skrzynka ta znajduje się z boku drążka kierowniczego za małym pudełkiem, z tyłu którego znajduje się aktualny schemat opisujący przeznaczenie elementów.
Opis
- 10A – Tylna klapa
- 15A – Kurtyna przednia
- 10A – Ogrzewanie
- 10A – Wentylator ogrzewania
- –
- 10A – ECU ICE
- 10A – Rozrusznik
- 7,5A – Światło w salonie
- 15A – Sygnały stop
- 10A – Gniazdo
- 15A / 20A – Zapalniczka
- 15A – Przednie światła przeciwmgielne
- 15A – Alarm
- 10A – Wymiary
- 10A – Kierunkowskazy
- 15A – Ogrzewanie tylnej szyby
- 15A – Ogrzewanie tylnej szyby
- 7,5А – Urządzenia
- –
- 10A – Podzespoły elektroniczne
- 15A – Pompa paliwa
- 10A – Poduszki powietrzne
- 10A – Klimatyzator
- 15A – Przedni wentylator nagrzewnicy
- 15A – Przedni wentylator nagrzewnicy
- 15A – Magnetofon radiowy
- 15A – Zapalniczka
- 10A – Wycieraczki przednie
- 20A – Tylna wycieraczka, elektryczne lusterka
- 10A – Skrzynia biegów
Komora silnika
Pod maską na prawym błotniku przy akumulatorze będą dodatkowe skrzynki z przekaźnikami i bezpiecznikami.
Aktualny schemat z oznaczeniem w języku angielskim zostanie zastosowany do pokrywy, a także do jednostki przekaźnika.
Opis
- Przekaźnik sygnału
- Przekaźnik klimatyzatora
- Przekaźnik przedniego śmigła
- Przekaźnik świateł przeciwmgielnych
- Wymiary przekaźnika
- Przekaźnik pompy paliwa
- Przekaźnik wentylatora chłodzącego
- Przekaźnik wentylatora chłodzącego
