Schemat skrzynek bezpieczników i przekaźników – Nissan Juke F15
Dotyczy pojazdów nowych w latach:
2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

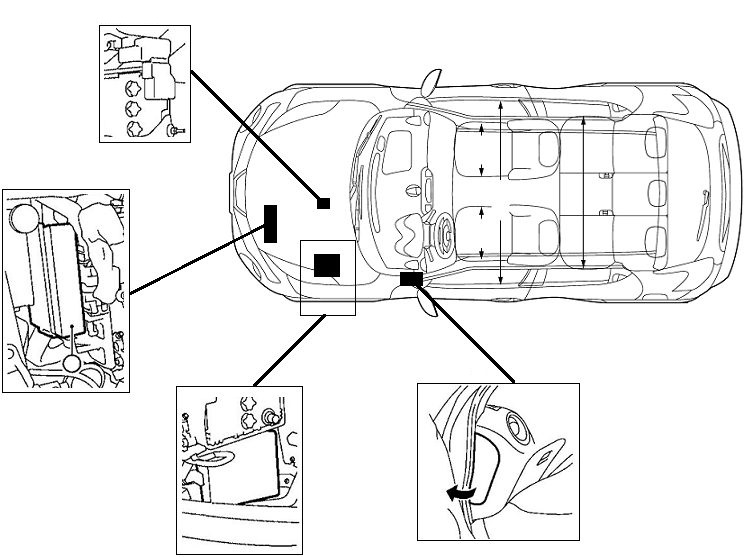

Lokalizacja skrzynki bezpieczników

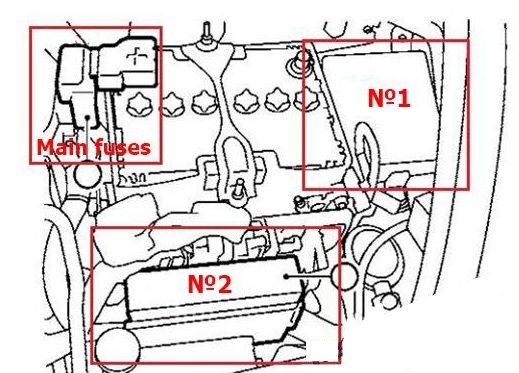

Skrzynki bezpieczników w komorze silnika

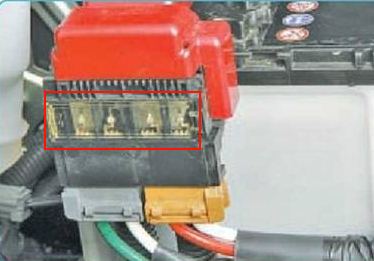

Bezpieczniki na akumulatorze (główne bezpieczniki)
Znajduje się na dodatnim zacisku akumulatora i jest zespołem wkładek bezpiecznikowych, które chronią urządzenia z bezpiecznikami w kabinie i pod maską. W przypadku całkowitego braku napięcia zaleca się sprawdzenie tych bezpieczników.
Skrzynka bezpieczników 1
| Numer |
Ampery [A] |
Opis |
| F1 |
20A |
Podgrzewana szyba tylna, podgrzewane lusterka |
| F2 |
– |
Nieużywany |
| F3 |
20A |
System zarządzania silnikiem |
| F4 |
– |
Nieużywany |
| F5 |
30A |
Spryskiwacze/wycieraczki przedniej szyby |
| F6 |
10 A |
Prawe światła postojowe |
| F7 |
10 A |
Lewe światła postojowe |
| F8 |
– |
Nieużywany |
| F9 |
10 A |
Sprzęgło sprężarki klimatyzacji |
| F10 |
15A |
Światła przeciwmgielne |
| F11 |
10 A |
Światło drogowe (prawe) |
| F12 |
10 A |
Światło drogowe (lewe) |
| F13 |
15A |
Światło mijania (lewe) |
| F14 |
15A |
Światło mijania (prawe) |
| F15 |
10 A |
System zarządzania silnikiem |
| F 16 |
10 A |
Żarówki cofania |
| F17 |
10 A |
System antywłamaniowy |
| F18 |
– |
Nieużywany |
| F19 |
– |
Nieużywany |
| F20 |
15A |
Pompa paliwowa |
| F21 |
15A |
System zapłonu |
| F22 |
15A |
System wtrysku |
| F23 |
– |
Nieużywany |
| F24 |
15A |
Wspomaganie kierownicy |
|
|
|
| Przekaźnik |
|
|
| R8 |
|
Przekaźnik tylnej szyby nagrzewnicy |
| R17 |
|
Przekaźnik wentylatora chłodzącego (-) |
| R18 |
|
Przekaźnik wentylatora chłodzącego (+) |
| R20 |
|
Przekaźnik układu zapłonowego |

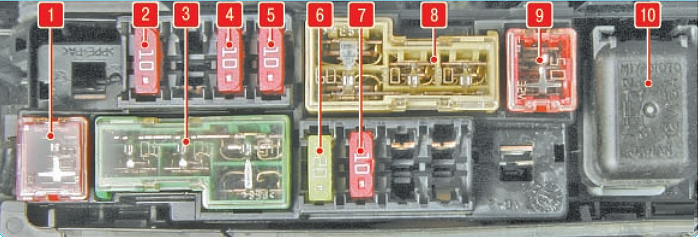

Skrzynka bezpieczników 2
| Numer |
Ampery [A] |
Opis |
| 1 |
50A |
ABS |
| 2 |
10 A |
Sygnał stopu |
| 3 |
40A |
Układ zapłonowy, elektryczne szyby, ABS |
| 4 |
10 A |
Automatyczna skrzynia biegów |
| 5 |
10 A |
Klakson, generator |
| 6 |
20A |
System nagłośnienia |
| 7 |
10 A |
Automatyczna skrzynia biegów |
| 8 |
60A |
Elektryczne wspomaganie kierownicy |
| 8 |
30A |
Spryskiwacz reflektorów |
| 8 |
30A |
ABS |
| 9 |
50A |
Wentylator chłodzący |
| 10 |
|
Przekaźnik klaksonowy |

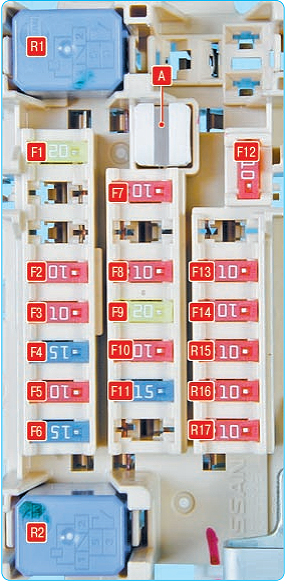

Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.
| Numer |
Ampery [A] |
Opis |
| F1 |
20A |
Gniazdko, zapalniczka, system audio, elektryczne lusterka |
| F2 |
10 A |
System nagłośnienia |
| F3 |
10 A |
Blok montażowy w komorze silnika |
| F4 |
15A |
Przekaźnik dmuchawy wentylatora powietrza |
| F5 |
10 A |
Klimatyzator |
| F6 |
15A |
Przekaźnik dmuchawy wentylatora powietrza |
| F7 |
10 A |
Dodatkowe wyposażenie |
| F8 |
10 A |
Klaster instrumentów |
| F9 |
20A |
Wyposażenie przyczepy |
| F10 |
10 A |
Oświetlenie wewnętrzne |
| F11 |
15A |
Ogrzewanie siedzenia |
| F12 |
10 A |
Ogrzewanie lusterek |
| F13 |
10 A |
Klaster instrumentów |
| F14 |
10 A |
Dodatkowe wyposażenie |
| F15 |
10 A |
Dodatkowe wyposażenie |
| F 16 |
10 A |
Podkładki |
| F17 |
10 A |
SRS |
|
|
|
| Przekaźnik |
|
|
| R1 |
|
Przekaźnik wyposażenia opcjonalnego |
| R2 |
|
Przekaźnik wentylatora dmuchawy |
