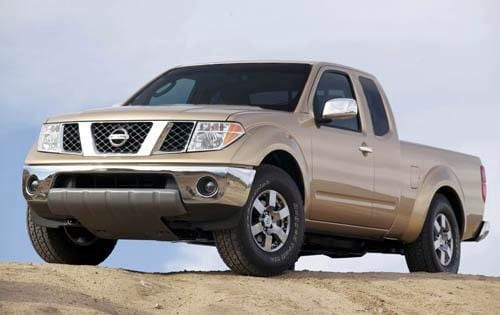

Schematy skrzynek bezpieczników i przekaźników – Nissan Frontier
Dotyczy pojazdów wyprodukowanych w latach:
2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Skrzynka bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się za pokrywą w schowku. Otwórz schowek i pociągnij pokrywę skrzynki bezpieczników, aby ją zdjąć.
Tylna strona
| Numer |
Ampery [A] |
Opis |
| 1 |
10 |
BCM (moduł kontroli nadwozia), ECM (moduł kontroli silnika) |
| 2 |
– |
– |
| 3 |
10 |
Jednostka sterująca blokadą mechanizmu różnicowego, przełącznik trybu blokady mechanizmu różnicowego |
| 4 |
10 |
Audio, BCM (moduł kontroli nadwozia), tuner radia satelitarnego |
| 5 |
20 |
2010-2014: Gniazdo zasilania |
| 15 |
2004-2009: Gniazdo zasilania konsoli |
| 6 |
10 |
Przełącznik zdalnego sterowania lusterek zewnętrznych |
| 7 |
15 |
2004-2009: Górne przednie gniazdo zasilania |
| 8 |
10 |
Sterowanie powietrzem przednim, przekaźnik silnika dmuchawy przedniej |
| 9 |
– |
– |
| 10 |
– |
– |
| 11 |
– |
– |
| 12 |
10 |
Przełącznik hamulca ASCD, przekaźnik podgrzewanego siedzenia, złącze łącza danych, przełącznik lampy stopu, system sonaru, system automatycznego sterowania skrzynią biegów, audio |
| 13 |
10 |
Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów |
| 14 |
10 |
Miernik kombinowany, automatyczne lusterko wewnętrzne zapobiegające oślepianiu |
| 15 |
10 |
Przełącznik kombinowany |
| 16 |
10 |
Podgrzewany przekaźnik siedzeń |
| 17 |
15 |
Wzmacniacz audio, tuner radia satelitarnego |
| 18 |
10 |
BCM (moduł kontroli nadwozia), przekaźnik lamp ładunkowych, przednia lampka pomieszczenia/mapy, oświetlenie dziurki od klucza zapłonu, lampka pokojowa w 2. rzędzie, układ sterowania hamulcami, napęd na 4 koła |
| 19 |
10 |
Automatyczne, nieoślepiające lusterko wewnętrzne, miernik zespolony, złącze łącza danych, jednostka sterująca blokadą mechanizmu różnicowego, sterowanie powietrzem z przodu, system monitorowania ciśnienia w oponach |
| 20 |
10 |
Przekaźnik lampy stopu, przełącznik lampy stopu |
| 21 |
10 |
Czujnik kąta skrętu, jednostka sterująca transferem, BCM (moduł kontroli nadwozia), wewnętrzna lampa pokojowa, system zamka elektrycznego, NVIS, system bezpieczeństwa pojazdu |
| 22 |
10 |
Zespół automatycznej skrzyni biegów |
| Przekaźnik |
| R1 |
– |
| R2 |
Akcesorium |
Skrzynka bezpieczników komory silnika №1
Zdejmij pokrywę skrzynki bezpieczników, naciskając zaczep i podnosząc pokrywę.
Schemat 2004-2010
| Numer |
Ampery [A] |
Opis |
| 32 |
10 |
Przekaźnik holowniczy przyczepy 2 |
| 33 |
– |
– |
| 34 |
10 |
Reflektor RH (wysoki) |
| 35 |
10 |
Reflektor lewy (wysoki) |
| 36 |
10 |
Przednie lampy zespolone |
| 37 |
10 |
Tylne lampy zespolone, lampy tablicy rejestracyjnej, podświetlenie przełączników, przekaźnik holowniczy przyczepy 1 |
| 38 |
10 |
Przekaźnik lampy cofania (automatyczna skrzynia biegów), przekaźnik holowania przyczepy 2 |
| 39 |
30 |
Przekaźnik wycieraczek przednich |
| 40 |
15 |
Reflektor LH (niski), przekaźnik światła dziennego 2 |
| 41 |
15 |
Reflektor RH (niski) |
| 42 |
10 |
Przekaźnik klimatyzatora |
| 43 |
15 |
Podgrzewany przekaźnik lustrzany |
| 44 |
– |
– |
| 45 |
10 |
Przekaźnik światła dziennego 1 |
| 46 |
15 |
Przekaźnik odmgławiacza tylnej szyby |
| 47 |
15 |
Przekaźnik odmgławiacza tylnej szyby |
| 48 |
15 |
Przekaźnik pompy paliwa |
| 49 |
10 |
Zespół automatycznej skrzyni biegów, przełącznik blokady sprzęgła, przełącznik anulowania blokady, przekaźnik anulowania blokady sprzęgła 2 |
| 50 |
10 |
ABS, czujnik kąta skrętu |
| 51 |
10 |
Przekaźnik lampy cofania (automatyczna skrzynia biegów), przełącznik lampy cofania (ręczna skrzynia biegów) |
| 52 |
20 |
Przekaźnik silnika sterującego przepustnicą |
| 53 |
20 |
Moduł sterujący silnika (ECM), przekaźnik ECM, wzmacniacz antenowy NATS |
| 54 |
10 |
Czujnik przepływu powietrza, podgrzewany czujnik tlenu |
| 55 |
15 |
Wtryskiwacze |
| 56 |
20 |
Przednie światła przeciwmgielne |
| Przekaźnik |
| R1 |
Odmgławiacz tylnej szyby |
| R2 |
Moduł sterujący silnika (ECM) |
| R3 |
Reflektor niski |
| R4 |
Przednia lampa przeciwmgielna |
| R5 |
Rozrusznik |
| R6 |
Podgrzewane lusterko |
| R7 |
Wentylator chłodzący (wysoki) |
| R8 |
Wentylator chłodzący (niski) |
| R9 |
Zapłon |
Schemat 2010-2014
| Numer |
Ampery [A] |
Opis |
| 32 |
10 |
Przyczepa holownicza |
| 33 |
– |
– |
| 34 |
10 |
Reflektor prawy (wysoki), system automatycznego oświetlenia, system bezpieczeństwa pojazdu |
| 35 |
10 |
Reflektor lewy (wysoki), system automatycznego oświetlenia, system bezpieczeństwa pojazdu |
| 36 |
10 |
Przednie lampy zespolone |
| 37 |
10 |
Tylne lampy zespolone, lampy tablicy rejestracyjnej, podświetlenie przełączników |
| 38 |
10 |
Przekaźnik lampy cofania (automatyczna skrzynia biegów), przyczepa holownicza |
| 39 |
30 |
Przekaźnik wycieraczek przednich |
| 40 |
15 |
Reflektor lewy (niski), przekaźnik światła dziennego 2, system automatycznego oświetlenia, system bezpieczeństwa pojazdu |
| 41 |
15 |
Reflektor prawy (niski), system automatycznego oświetlenia, system bezpieczeństwa pojazdu |
| 42 |
10 |
Przekaźnik klimatyzatora |
| 43 |
15 |
Przekaźnik podgrzewania lusterka |
| 44 |
– |
– |
| 45 |
10 |
Przekaźnik światła dziennego 1 |
| 46 |
15 |
Przekaźnik odmgławiacza tylnej szyby |
| 47 |
15 |
Przekaźnik odmgławiacza tylnej szyby |
| 48 |
15 |
Przekaźnik pompy paliwa |
| 49 |
10 |
Zespół automatycznej skrzyni biegów, przełącznik blokady sprzęgła, przełącznik anulowania blokady, przekaźnik anulowania blokady sprzęgła 2 |
| 50 |
10 |
ABS |
| 51 |
10 |
Przekaźnik lampy cofania (automatyczna skrzynia biegów), przełącznik lampy cofania (manualna skrzynia biegów), system sonaru, audio |
| 52 |
20 |
Przekaźnik silnika sterującego przepustnicą |
| 53 |
20 |
Moduł sterujący silnika (ECM), przekaźnik ECM, NVIS |
| 54 |
15 |
Czujnik przepływu powietrza, podgrzewany czujnik tlenu |
| 55 |
15 |
Wtryskiwacze |
| 56 |
20 |
Przednie światła przeciwmgielne |
| 57 |
– |
– |
| Przekaźnik |
| R1 |
Odmgławiacz tylnej szyby |
| R2 |
Wentylator chłodzący (niski) |
| R3 |
Wentylator chłodzący (wysoki) |
| R4 |
Zapłon |
Skrzynka bezpieczników komory silnika №2
Zdejmij pokrywę skrzynki bezpieczników, naciskając zaczep i podnosząc pokrywę.
| Numer |
Ampery [A] |
Opis |
| 24 |
15 |
Przekaźnik silnika dmuchawy przedniej |
| 25 |
10 |
Przełącznik kluczykowy |
| 26 |
20 |
Dolne przednie gniazdo zasilania |
| 27 |
15 |
Przekaźnik silnika dmuchawy przedniej |
| 28 |
– |
– |
| 29 |
20 |
Audio |
| 30 |
15 |
Generator, przekaźnik klaksonowy |
| 31 |
– |
– |
| g |
50 |
BCM (moduł kontroli nadwozia), wyłącznik automatyczny 2 |
| h |
30 |
Hamulec elektryczny (przyczepa holownicza) |
| i |
40 |
Przekaźnik wentylatora chłodzącego, przekaźnik podgrzewanego lustra |
| J |
40 |
Wyłącznik zapłonu, przekaźnik odcinający transfer 1 i przekaźnik 2 |
| K |
– |
– |
| L |
30 |
2006-2014: ABS |
| 40 |
2004-2005: ABS |
| m |
30 |
Przekaźnik holowniczy przyczepy |
| n |
40 |
2006-2014: ABS |
| 30 |
2004-2005: ABS |
| Przekaźnik |
| R1 |
klakson |
Skrzynka przekaźników komory silnika
Jest w pobliżu skrzynki bezpieczników.
| Numer |
Ampery [A] |
Opis |
| 57 |
10 |
Przekaźnik odcinający transfer 1 i przekaźnik 2, jednostka sterująca transferem |
| 58 |
10 |
Przełącznik zmiany biegów na 4 koła, jednostka sterująca transferem |
| 59 |
– |
2006-2014: – |
| 60 |
15 |
2006-2014: BCM (moduł kontroli nadwozia), przyczepa holownicza |
| Przekaźnik |
| R1 |
2006-2014: Prawe kierunkowskazy przyczepy |
| R2 |
Przekaźnik wyłączający transfer 2 (z napędem na 4 koła) |
| R3 |
Przekaźnik światła dziennego 2 |
| R4 |
Lampa stop (z kontrolą zjazdu ze wzniesienia i wspomaganiem ruszania ze wzniesienia) |
| 2006-2014: Przekaźnik anulowania blokady sprzęgła 1 |
| R5 |
Przekaźnik światła dziennego 1 |
| R6 |
Lampa zapasowa (z automatyczną skrzynią biegów) |
| 2006-2014: Przekaźnik anulowania blokady sprzęgła 2 |
| R7 |
Silnik dmuchawy przedniej |
| R8 |
Niski transfer zmiany biegów (z napędem na 4 koła) |
| R9 |
Przekaźnik wyłączający transfer 1 (z napędem na 4 koła) |
| R10 |
Wysoka zmiana biegów (z napędem na 4 koła) |
| R11 |
2006-2014: Lewe kierunkowskazy przyczepy |
| 2004-2005: Przekaźnik anulowania blokady sprzęgła 2 |
| R12 |
2006-2014: Lampa cofania (z manualną skrzynią biegów) |
| R13 |
2006-2014: Przekaźnik holowania przyczepy 1 |
| R14 |
2006-2014: Przekaźnik holowniczy przyczepy 2 |
Topliwy blok łącza
Znajduje się na zacisku akumulatora.
| Numer |
Ampery [A] |
Opis |
| A |
140 |
Generator, bezpiecznik: „D”, „E”, „F” |
| b |
60 |
Przekaźnik akcesoriów (2004- (Bezpieczniki: „4”, „5”, „6”, „7”)), Bezpieczniki: „17”, „18”, „19”, „20”, „21”, „22 ” |
| C |
80 |
2004: Przekaźnik zapłonu (Bezpieczniki: „38”, „48”, „49”, „50”, „51”, „54”, „55”), Bezpieczniki: „46”, „47”, „52”, „53” |
| 80 |
2013: Bezpiecznik: „52”, „53” |
| D |
80 |
Przekaźnik górny reflektorów (bezpieczniki: „34”, „35”), przekaźnik niskiego poziomu reflektorów (bezpieczniki: „40”, „41”), przekaźnik świateł przeciwmgielnych przednich (bezpieczniki: „56”), przekaźnik świateł tylnych (bezpieczniki: „36” , „37”), Bezpiecznik: „32”, „39”, „42”, „43”, „45” |
| E |
100 |
Przekaźnik wysoki wentylatora chłodzącego, przekaźnik niskiego poziomu wentylatora chłodzącego, przekaźnik podgrzewanego lustra, bezpiecznik: „24”, „25”, „26”, „27”, „G”, „H”, „I” |
| F |
80 |
Bezpiecznik: „J”, „L”, „M”, „N”, „29”, „30” |
