Schemat skrzynek bezpieczników i przekaźników – Nissan Almera II (N16)
Dotyczy pojazdów nowych w latach:
2000, 2001, 2002, 2003, 2004, 2005, 2006.
Skrzynki bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| A |
100A |
Generator (ładowanie akumulatora) |
| B |
40A |
Okna elektryczne |
| C |
40A |
Wentylatory chłodzące |
| D |
40A |
Wentylatory chłodzące |
| E |
30A |
Do silników Diesla |
| F |
60A |
Do silników Diesla |
| G |
80A |
Do silników Diesla |
| H |
80A |
Zasilanie główne, obwód uziemiający |
| I |
50A |
ABS |
| J |
30A |
Do wyłącznika zapłonu akumulatora |
| K |
30A |
ABS/ESP |
| L |
30A |
ESP |
| M |
30A |
Spryskiwacz reflektorów |
| 32 |
20A |
Spryskiwacz tylnej szyby |
| 33 |
15A |
Światła przeciwmgielne |
| 34 |
15A |
Przekaźnik napędu elektrycznego i siłownika przepustnicy |
| 35 |
15A |
Reflektory, światła do jazdy dziennej |
| 36 |
15A |
Reflektory, światła do jazdy dziennej |
| 37 |
10 A |
Tylne światło przeciwmgielne |
| 38 |
10 A |
Światła postojowe, oświetlenie tablicy rejestracyjnej |
| 39 |
10 A |
Klakson, ładowanie akumulatora |
| 40 |
15A |
Audio, nawigacja, wyświetlacz LCD |
| 41 |
10 A |
System zarządzania silnikiem |
| 42 |
10 A |
Cewka zapłonowa |
| 43 |
15A |
Nieużywany |
| 44 |
10 A |
Nieużywany |

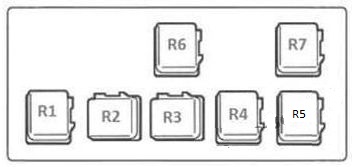

Blok przekaźników
| Numer |
Przekaźnik |
| R1 |
Przekaźnik wentylatora chłodzącego 3 (25221E) |
| R2 |
Przednie światła przeciwmgielne (25224QA) |
| R3 |
Przekaźnik klimatyzatora E6 (25224D) |
| R4 |
Przekaźnik klaksonowy (25620) |
| R5 |
Przekaźnik wentylatora chłodzącego (25224J) |
| R6 |
Światła (25224A) |
| R7 |
Rozrusznik (25224G) |

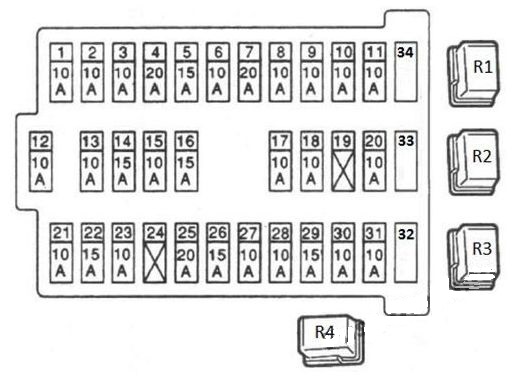

Przedział pasażerski
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej, za schowkiem.
Strona przednia
Rewers
| Numer |
Ampery [A] |
Opis |
| 1 |
10 A |
Lusterka |
| 2 |
10 A |
Światła stopu |
| 3 |
15A |
Gniazdo elektryczne |
| 4 |
7,5A |
Na dodatkowe wyposażenie elektroniczne |
| 5 |
15A |
Alarmy i wskaźniki |
| 6 |
10 A |
Dodatkowe wyposażenie elektryczne |
| 7 |
20A |
Odmgławiacz tylnej szyby |
| 8 |
10 A |
Czujnik tlenu |
| 9 |
10 A |
Dodatkowy sprzęt elektroniczny |
| 10 |
10 A |
Elektroniczne wyposażenie |
| 11 |
10 A |
Automatyczna skrzynia |
| 12 |
10 A |
ECU (kierunkowskazy, podświetlenie i główne zasilanie deski rozdzielczej, oświetlenie panelu) |
| 13 |
10 A |
Lampa wewnętrzna |
| 14 |
15A |
Wentylator wewnętrzny (nagrzewnica/klimatyzacja) |
| 15 |
10 A |
Klimatyzator |
| 16 |
15A |
Wentylator (grzałka / klimatyzator) |
| 17 |
10 A |
Układ wtrysku paliwa |
| 18 |
10 A |
Poduszki powietrzne |
| 19 |
20A |
Dodatkowe wyposażenie elektryczne |
| 20 |
10 A |
Moduł silnika |
| 21 |
10 A |
Sygnał startowy |
| 22 |
15A |
Zapalniczka |
| 23 |
– |
Nieużywany |
| 24 |
20A |
Dodatkowe wyposażenie elektryczne |
| 25 |
20A |
Wycieraczki |
| 26 |
7,5A |
Dodatkowe wyposażenie elektryczne |
| 27 |
15A |
Spryskiwacz przedniej i/lub tylnej szyby (na przełączniku dźwigni) |
| 28 |
15A |
Spryskiwacz tylnej szyby |
| 29 |
15A |
Pompa paliwowa |
| 30 |
10 A |
Prędkościomierz, obrotomierz, wskaźniki temperatury i poziomu paliwa |
| 31 |
10 A |
ABS |
| 32 |
10 A |
rezerwa |
| 33 |
15A |
rezerwa |
| 34 |
20A |
rezerwa |
|
|
|
| Przekaźnik z przodu |
|
|
| R1 |
|
Przekaźnik reflektorów |
| R2 |
|
Przekaźniki sterujące przepustnicą |
| R3 |
|
Przekaźnik szyb elektrycznych |
| R4 |
|
Przekaźnik tylnego światła przeciwmgielnego |
|
|
|

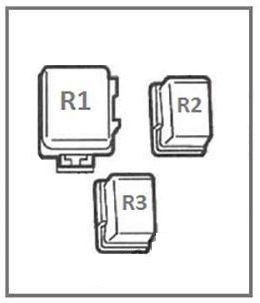

| Tylny przekaźnik boczny |
|
|
| R1 |
|
Przekaźnik zapłonu |
| R2 |
|
Przekaźnik doładowania |
| R3 |
|
Przekaźnik wyposażenia dodatkowego (akcesoria elektryczne) |
