Schemat skrzynek bezpieczników i przekaźników – Nissan Almera I (N15)

Dotyczy pojazdów nowych w latach:

1995, 1996, 1997, 1998, 1999, 2000.

Lokalizacje

Cały osprzęt elektryczny w samochodzie

Opis

1. puszka montażowa na bezpieczniki i przekaźniki;
2. elektroniczna jednostka sterująca silnika;
3. jednostka sterująca poduszką powietrzną;
4. Elektroniczna jednostka sterująca ABS;
5. przekaźnik jednostki sterującej silnika;
6. przekaźnik czasowy wycieraczek szyby przedniej;
7. skrzynka do centralnego zamykania zamków drzwiowych;
8. przekaźnik blokujący rozrusznik;
9. jednostka sterująca sygnalizatora niewyłączonego oświetlenia zewnętrznego w obecności kluczyka w stacyjce (włącznik przyrządów i rozrusznika);
10. przerywacz przekaźnikowy dla kierunkowskazów i alarmu;
11. włącznik świateł hamowania;
12. przekaźnik świateł przeciwmgielnych;
13. przekaźnik pompy paliwa;
14. przekaźnik czasowy wycieraczki tylnej szyby;
15. złącze wiązki włącznika drzwi;
16. złącze do wiązki przewodów przedziału pasażerskiego i przedziału silnikowego;
17. włącznik szyb i szyberdachu.

Komora silnika

Komora silnika zawiera 3 skrzynki bezpieczników i przekaźników. Dwa po lewej obok akumulatora i jeden po prawej. Ilość ich elementów może się różnić i zależy od konfiguracji pojazdu.

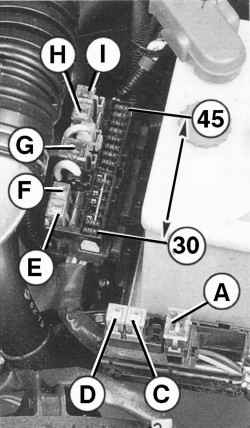

Skrzynka obok akumulatora

Opis

• System ogrzewania przed i po rozruchu 75A
• C 30A przekaźnik sterujący elektrozaworem ABS
• D 30A przekaźnik pompy hydraulicznej ABS
• E 30A Wentylator elektryczny układu chłodzenia silnika. Instalacja klimatyczna
• F 25A Centralny zamek do drzwi. Elektryczny szyberdach
• G 75A Zasilanie pokładowe
• Н 30А Wentylator elektryczny układu chłodzenia silnika. Instalacja klimatyczna
• I 30A Obwód zasilania wyłącznika zapłonu lub przyrządu i wyłącznika rozrusznika
• 30 7,5A Sprzęgło elektromagnetyczne sprężarki klimatyzatora. Zawór elektropneumatyczny przyspieszonej prędkości biegu jałowego 2 włączony
• 31 7,5A Obwód zasilania regulatora napięcia generatora
• 36 10A Reflektory (światło pozycyjne). Światła tylne (światło boczne)
• 37 – Rezerwa
• 38 – Rezerwa
• 39 15A Prawy reflektor (światła mijania i drogowe)
• 40 15А Lewy reflektor (światła mijania i drogowe). Lampka kontrolna włączenia świateł drogowych reflektorów
• 41 7,5A Czujnik położenia wałka rozrządu i prędkości obrotowej silnika. Przepływomierz masowy powietrza. Immobilizer
• 42 10A sygnał dźwiękowy
• 43 7,5A Światła tylne (światło przeciwmgielne)
• 44 10A Światła tylne (światło boczne). Światło tablicy rejestracyjnej
• 45 10 Światła tylne (światło boczne)

Skrzynka przekaźnikowa

Opis

• Przekaźnik silnika wentylatora chłodzącego – niska prędkość
• Przekaźnik klaksonowy
• Przekaźnik rozrusznika
• Przekaźnik przerywanego działania wycieraczki tylnej szyby
• Przekaźnik klimatyzatora
• Przekaźnik silnika wentylatora chłodzącego (wysoka prędkość) SOHC – DKPP, DOHC, diesel
• Przekaźnik silnika wentylatora chłodzącego 2 – DOHC, klimatyzacja, olej napędowy
• Przekaźnik tylnego światła przeciwmgielnego

Przedział pasażerski

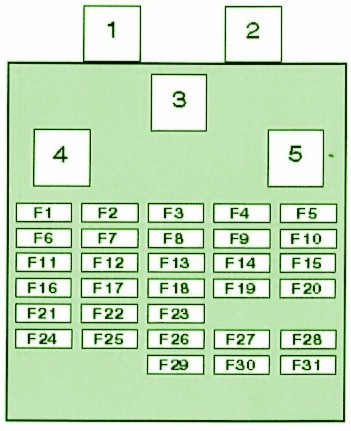

Skrzynka montażowa

Opis

Przekaźniki

Wyłączniki automatyczne
