Schemat skrzynek bezpieczników i przekaźników – Nissan Almera Classic B10

Dotyczy pojazdów nowych w latach:

2006, 2007, 2008, 2009, 2010, 2011, 2012 i 2013.

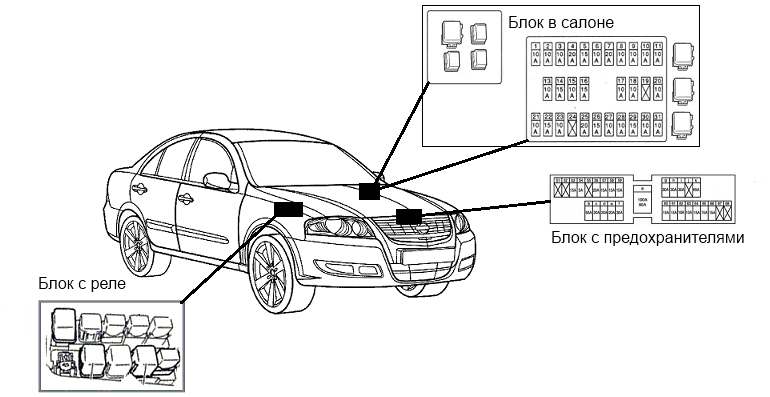

Lokalizacje skrzynek

Ten model ma 3 skrzynki bezpieczników i przekaźników. Główny znajduje się w kabinie, pozostałe dwa znajdują się w komorze silnika.

Komora silnika

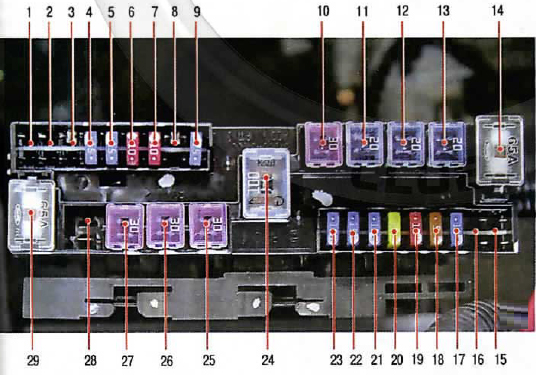

Skrzynka bezpiecznikowa

Znajduje się po lewej stronie baterii. Aktualny schemat wraz z opisem zostanie wydrukowany na okładce.

Opis

1. rezerwa
2. rezerwa
3. rezerwa
4. 15A sygnał dźwiękowy
5. 15A Przepustnica
6. 10A światła boczne
7. 10A System zarządzania silnikiem
8. rezerwa
9. 15A Cewki zapłonowe
10. 30A Obwód blokady zapłonu
11. Układ przeciwblokujący 20A
12. Układ przeciwblokujący 20A
13. Układ przeciwblokujący 20A
14. 65A pierwszy główny bezpiecznik
15. rezerwa
16. rezerwa
17. 15A Podgrzewana szyba przednia
18. Układ przeciwblokujący 5A
19. 10A Tylne światło przeciwmgielne
20. 20A Zestaw wskaźników
21. 15A Światła przeciwmgielne
22. 15A Reflektory świateł drogowych
23. 15A światła mijania
24. Generator 100A
25. 30A 1. silnik wentylatora chłodnicy
26. 30A drugi silnik wentylatora chłodnicy
27. 30A Podnośnik do szkła
28. rezerwa
29. 65A Drugi główny bezpiecznik

Liczba elementów i ich wartość mogą odbiegać od podanych informacji i zależą od roku produkcji oraz wyposażenia.

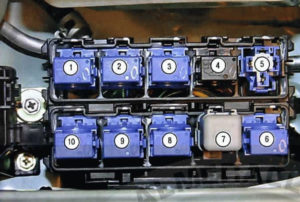

Skrzynka przekaźnikowa

Znajduje się w pobliżu prawego błotnika samochodu, obok beczki płynu do spryskiwaczy.

Opis

Przedział pasażerski

Znajduje się w desce rozdzielczej po lewej stronie, za małą szufladą.

Opis

Przekaźniki

1. przekaźnik szyby elektrycznej;
2. przekaźnik tylnych świateł przeciwmgielnych;
3. przekaźnik centralnego zamka

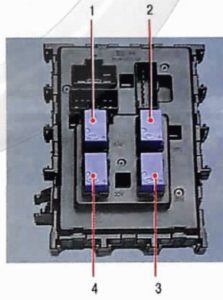

Tylny przekaźnik boczny

1. przekaźnik klimatyzacji;
2. 1. przekaźnik zapłonu;
3. 2. przekaźnik zapłonu;
4. przekaźnik urządzeń pomocniczych.
