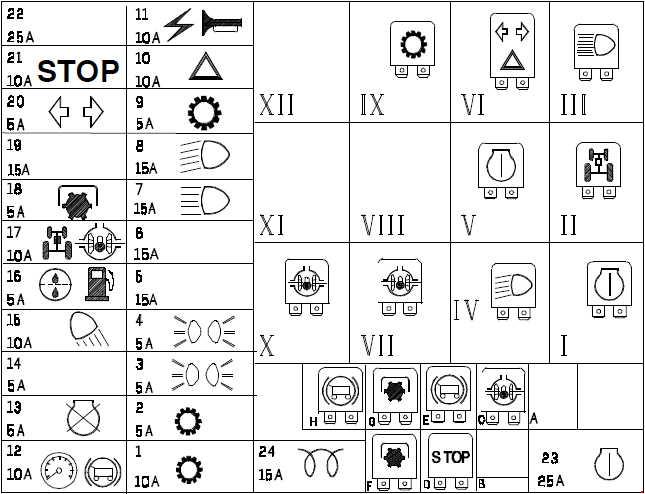

| Numer |
Ampery [A] |
Opis |
| 1 |
10 |
Z Power Shuttle: obwód Power Shuttle, (+ klawisz) |
| 2 |
5 |
Bez Power Shuttle: 2-biegowy obwód Power Shift
Z Power Shuttle: obwód Power Shuttle, (+ klawisz) |
| 3 |
5 |
Przednie prawe i tylne lewe światła pozycyjne |
| 4 |
5 |
Przednie lewe i tylne lewe światła boczne, oświetlenie elementów sterujących i przyrządów |
| 5 |
15 |
Bez kabiny: Przednie światła robocze
w kratce Z kabiną: Dolne przednie światła robocze |
| 6 |
15 |
Z kabiną: tylne światła robocze |
| 7 |
15 |
Światła długie |
| 8 |
15 |
Światła mijania |
| 9 |
5 |
Bez kabiny z Power Shuttle: obwód Power Shuttle, (+ akumulator)
Z kabiną: elektroniczny obwód podnoszenia
Z kabiną z Power Shuttle: elektroniczny obwód podnoszenia i Power Shuttle, (+ akumulator) |
| 10 |
15 |
Bez kabiny: światła awaryjne |
| 25 |
Z kabiną: kierunkowskazy i światła awaryjne |
| 11 |
15 |
Klakson, gniazdko elektryczne, brzęczyk (z Power Shuttle), zapalniczka (z kabiną), obrotowa lampa ostrzegawcza (z kabiną), oświetlenie górne (z kabiną z Power Shuttle), radio (z kabiną z Power Shuttle)
. |
| 12 |
10 |
+ przyrządy, obwód bezpieczeństwa fotela, hamulec przyczepy |
| 13 |
5 |
Elektromagnesy wyłączające silnik |
| 14 |
5 |
Z kabiną: elektroniczny obwód podnoszenia, (+ klucz) |
| 15 |
10 |
Bez kabiny: Tylne światło robocze
Z kabiną: Wycieraczki tylnej i przedniej szyby, pompa wycieraczki szyby przedniej i tylnej |
| 16 |
5 |
Obwód filtra osadów, obwód sprężarki klimatyzacji (z kabiną) |
| 17 |
10 |
Obwód 4WD, blokada mechanizmu różnicowego, światło hamowania (z kabiną) |
| 18 |
5 |
Obwód odbioru mocy z tyłu |
| 19 |
15 |
Z kabiną: Przednie górne światła robocze |
| 20 |
10 |
Bez kabiny: kierunkowskazy |
| 5 |
Z kabiną: cyfrowy obwód przyrządów |
| 21 |
10 |
Światła hamowania, siedzenie (z kabiną) |
| 22 |
25 |
Z kabiną: wentylator, radio |
| 23 |
5 |
Obwód bezpieczeństwa rozrusznika |
| 24 |
15 |
Termostart |
| Przekaźnik |
| I |
70A przekaźnik rozruchowy silnika |
| II |
Elektrohydrauliczny napęd na 4 koła. obwód przekaźnika |
| III |
Przekaźnik reflektorów pełnowiązkowych |
| IV |
rezerwa |
| V |
Przekaźnik świateł mijania |
| VI |
Z kabiną: Przekaźnik obwodu świateł bocznych/tylnych
Bez kabiny: Elektroniczne światło migające |
| VII |
Przekaźnik blokady mechanizmu różnicowego i świateł hamowania |
| VIII |
Z kabiną: Przekaźnik przednich/górnych świateł roboczych |
| IX |
2-biegowy przekaźnik obwodu Power Shift |
| X |
Przekaźnik obwodu blokady mechanizmu różnicowego |
| XI |
Z kabiną: Przekaźnik obwodu przednich/dolnych świateł roboczych |
| XII |
Z kabiną: Przekaźnik obwodu tylnych świateł roboczych |
| A |
— |
| B |
Z kabiną: przekaźnik obwodu kondycjonera |
| C |
Przekaźnik obwodu blokady mechanizmu różnicowego |
| D |
Przekaźnik obwodu świateł hamowania |
| E |
Przekaźnik obwodu hamulca przyczepy |
| F |
Elektrohydrauliczny przekaźnik obwodu WOM |
| G |
Elektrohydrauliczny przekaźnik obwodu WOM |
| H |
Przekaźnik obwodu hamulca przyczepy |
