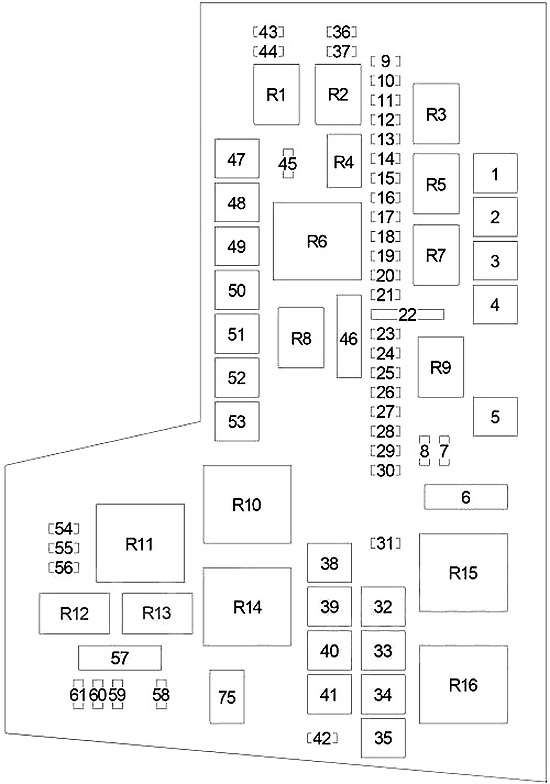

| 1 |
– |
– |
| 2 |
40 |
2005-2007: Wyłącznik zapłonu (wyłącznik zamka szyb/drzwi, Bezpiecznik: „22”) |
| 3 |
30 |
Moduł zabezpieczenia hamulców |
| 4 |
50 |
Przełącznik fotela kierowcy |
| 5 |
40 |
2005-2007: Wyłącznik zapłonu (przekaźnik odmgławiacza tylnej szyby, bezpieczniki: „57”, „58”, „59”, „60”, „61”) |
| 6 |
20 |
Radio, klaster, elektroniczny moduł napowietrzny, odbiornik satelitarny, przedni moduł sterujący, węzeł przedziału kabiny (CCN) |
| 7 |
10 |
Moduł sterowania zespołem napędowym, przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik pompy paliwa, moduł zdalnego wprowadzania kluczyka Sentry, bezpiecznik: „8”, „46” |
| 8 |
10 |
Klaster, przełącznik wyboru skrzynki rozdzielczej, wewnętrzne lusterko wsteczne, węzeł przedziału kabiny (CCN) |
| 9 |
10 |
2005-2007: Moduł klasyfikacji pasażerów |
| 10 |
2 |
2007-2009: Przełącznik zapłonu (moduł zdalnego wprowadzania klucza Sentry) |
| 11 |
10 |
Przekaźnik sprzęgła sprężarki klimatyzacji |
| 12 |
15 |
Lewy przekaźnik holowniczy przyczepy |
| 13 |
15 |
Prawy przekaźnik holowniczy przyczepy |
| 14 |
20 |
Złącze łącza danych, moduł głośnomówiący, moduł zdalnego wprowadzania klucza strażniczego, elektroniczny moduł napowietrzny (2005-2007) |
| 15 |
25 |
Przekaźnik sterujący skrzyni biegów, moduł sterujący układu napędowego |
| 16 |
20 |
Przekaźnik klaksonowy |
| 17 |
20 |
ABS (zawory) |
| 18 |
20 |
Przekaźnik pompy paliwa |
| 19 |
15 |
Przełącznik świateł stopu, środkowe światło stopu wysoko zamontowane (CHMSL) |
| 20 |
20 |
Klaster, zamki drzwi, węzeł przedziału kabiny (CCN), zespół silnika zmiany biegów/czujnika trybu (4WD), blokada skrzyni biegów hamulca (BTSI) |
| 21 |
15 |
2005-2007: Wzmacniacz audio |
| 25 |
2007-2009: Wzmacniacz audio |
| 22 |
20 |
Gniazdo zasilania — tablica przyrządów |
| 23 |
20 |
Przekaźnik świateł przeciwmgielnych |
| 24 |
20 |
Moduł sterujący układu napędowego |
| 25 |
15 |
Klaster, oświetlenie węzła przedziału kabiny (CCN) |
| 26 |
20 |
2007-2009: Przekaźnik uruchamiania/rozruchu |
| 27 |
10 |
Przełącznik lustrzany |
| 28 |
20 |
Gniazdo zasilania – konsola |
| 29 |
20 |
Wycieraczki, przedni moduł sterujący (FCM) |
| 30 |
– |
– |
| 31 |
30 |
2007-2009: Przekaźnik zapłonu ACC (wyłącznik zamka okna/drzwi (okno zasilania, zamek drzwi, szyberdach, wzmacniacz subwoofera), bezpiecznik: „22”) |
| 32 |
30 |
Przedni moduł sterujący (światła zewnętrzne nr 1) |
| 33 |
30 |
Przekaźnik automatycznego wyłączania (moduł sterujący układu napędowego, cewka zapłonowa, wtryskiwacz paliwa, kondensator zapłonowy) |
| 34 |
30 |
Przedni moduł sterujący (światła zewnętrzne nr 1) |
| 35 |
40 |
Przekaźnik silnika dmuchawy (ogrzewanie, wentylacja, klimatyzacja) |
| 36 |
10 |
2005-2007: Moduł sterujący układu napędowego, odblokowanie/uruchomienie/uruchomienie zapłonu |
| 37 |
10 |
2005-2007: Przekaźnik rozrusznika |
| 38 |
20 |
2005-2007: Wyłącznik zapłonu |
| 39 |
30 |
Elektromagnes rozrusznika, moduł sterujący układu napędowego, przedni moduł sterujący, przekaźnik rozrusznika |
| 40 |
40 |
2007-2009: Przekaźnik uruchamiania zapłonu |
| 41 |
30 |
Przekaźnik włączania/wyłączania wycieraczek, przekaźnik wysokiego/niskiego poziomu wycieraczek |
| 42 |
25 |
Przedni moduł sterujący (skrzynia transferowa) |
| 43 |
10 |
Światła postojowe/kierunkowskazów – przednie lewe, tylne/stop/kierunkowskazy – lewe |
| 44 |
10 |
Światła postojowe/kierunkowskazów – przednie prawe, tylne/stop/kierunkowskazy – z prawej |
| 45 |
20 |
Przyczepa holownicza |
| 46 |
10 |
Moduł kontrolera unieruchamiania pasażerów, lampka kontrolna włączania/wyłączania poduszki powietrznej pasażera, moduł klasyfikacji pasażerów (2005-2007) |
| 47 |
40 |
2005-2007: Przełącznik zapłonu (klaster) |
| 48 |
20 |
Szyberdach/moduł dźwiękowy |
| 49 |
30 |
Przyczepa holownicza |
| 50 |
40 |
Moduł układu przeciwblokującego (ABS) (pompa) |
| 51 |
40 |
Przekaźnik świateł postojowych (bezpieczniki: „43”, „44”, „45”), przedni moduł sterujący |
| 52 |
– |
– |
| 53 |
40 |
Przekaźnik odmgławiacza tylnej szyby (odmgławiacz tylnej szyby, bezpiecznik: „56”) |
| 54 |
– |
– |
| 55 |
10 |
2005-2007: Klaster |
| 56 |
10 |
Podgrzewane lustra |
| 57 |
20 |
Moduł kontrolera urządzeń przytrzymujących pasażerów |
| 58 |
20 |
Podgrzewane siedzenie |
| 59 |
10 |
Moduł ogrzewania, wentylacji i klimatyzacji (HVAC), sterowanie nagrzewnicą klimatyzacji, przekaźnik odmgławiacza tylnej szyby |
| 60 |
10 |
Moduł układu przeciwblokującego (ABS) |
| 61 |
20 |
Przedni moduł sterujący (światła cofania) |
| Przekaźnik |
| R1 |
Prawe holowanie przyczepy |
| R2 |
Lewy holownik przyczepy |
| R3 |
Sprzęgło sprężarki klimatyzacji |
| R4 |
Klakson |
| R5 |
Kontrola transmisji |
| R6 |
Lampa parkowa |
| R7 |
Pompa paliwowa |
| R8 |
Światło przeciwmgielne |
| R9 |
– |
| R10 |
Odmgławiacz tylnej szyby |
| R11 |
2007-2009: Zapłon – RUN |
| R12 |
Wycieraczka Wysoka/Niska |
| R13 |
Włączanie/wyłączanie wycieraczek |
| R14 |
Rozrusznik |
| R15 |
Automatyczne wyłączanie |
| R16 |
2007-2009: Silnik dmuchawy |
| 75 |
2007-2009: Zapłon – ACC |
