Schemat skrzynek bezpieczników i przekaźników – Mitsubishi Montero Sport i Pajero Sport
Dotyczy pojazdów produkowanych w latach:
2019, 2020, 2021.

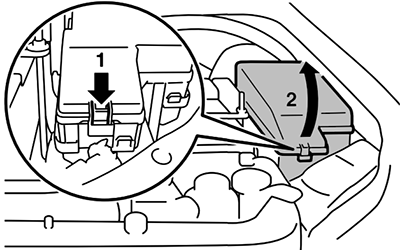

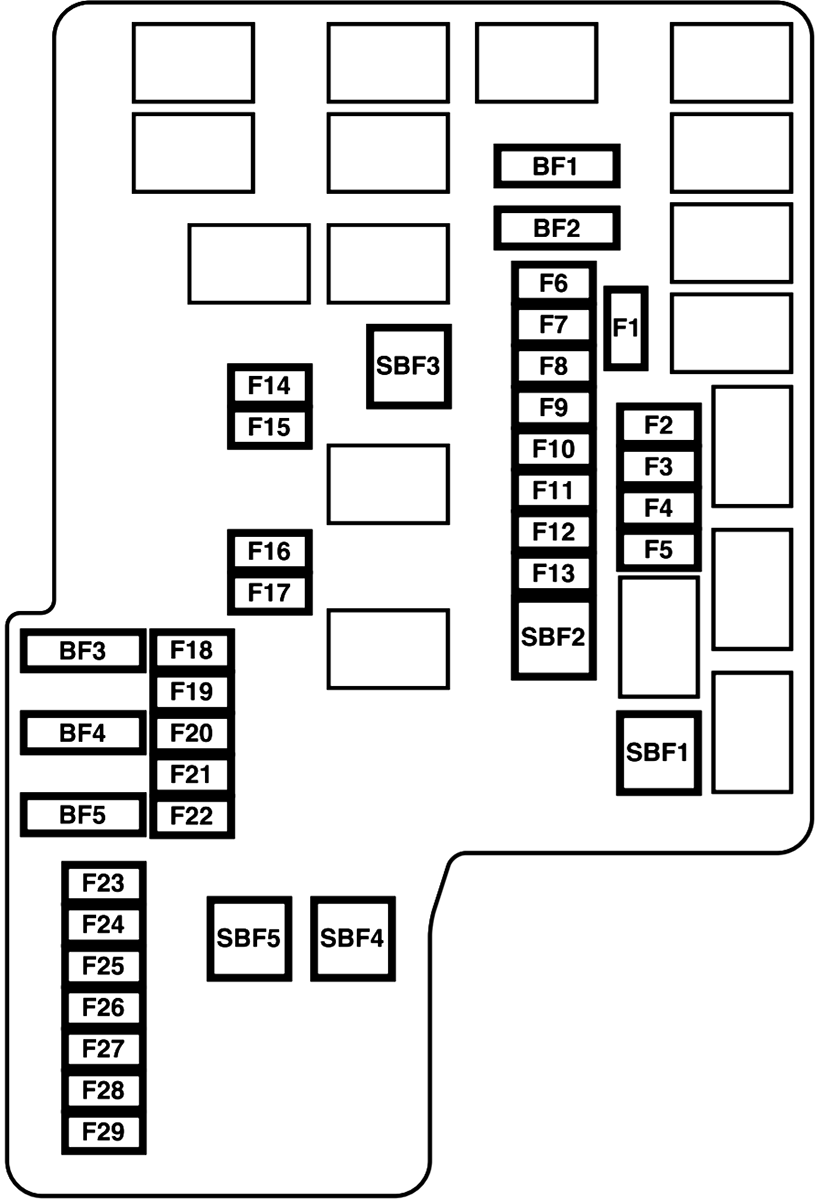

Komora silnika
| Numer |
Ampery [A] |
Opis |
| SBF1 |
40A |
Stacyjka |
| SBF2 |
30A |
Sterowanie szybami elektrycznymi |
| SBF3 |
40A |
fotel elektryczny |
| SBF4 |
30A |
system antywłamaniowy |
| SBF5 |
30A |
elektryczny hamulec postojowy |
| BF1 |
30A |
wzmacniacz nagłośnienia |
| BF2 |
30A |
tylna klimatyzacja |
| 30A |
System cyrkulacji powietrza z tyłu |
| BF3 |
– |
– |
| BF4 |
30A |
DC-DC (AUDIO) |
| BF5 |
30A |
DC-DC (A/T) |
| 30A |
MOCZNIK SCR |
| F1 |
– |
– |
| 10 A |
Czujnik NOx |
| F2 |
20 lat |
Silnik |
| F3 |
15A |
pompa paliwowa |
| 15A |
Pompa paliwa/czujnik PM-NOX |
| F4 |
7,5A |
ZJD |
| F5 |
7,5A |
Startujący silnik |
| F6 |
20 |
ogrzewanie rury paliwowej |
| 15A |
ETV |
| F7 |
20 |
Klimatyzacja |
| F8 |
20 |
Automatyczny przełącznik |
| F9 |
10 A |
światła dzienne |
| F10 |
7,5A |
Alternator |
| F11 |
7,5A |
monitorowanie silnika |
| F12 |
10 A |
Cewka zapłonowa |
| F13 |
15A |
przednie światła przeciwmgielne |
| F14 |
10 A |
Światła drogowe (lewe) |
| F15 |
10 A |
Światła drogowe (prawe) |
| F 16 |
15A |
Światła mijania (po lewej) |
| F17 |
15A |
Światła mijania (prawe) |
| F18 |
15A |
ogrzewanie kierownicy |
| F19 |
15A |
Światła awaryjne |
| F20 |
– |
– |
| F21 |
20 |
silnik wentylatora chłodnicy |
| F22 |
15A |
Światła hamowania (światła hamowania) |
| F23 |
20 |
T/F |
| F24 |
20 |
podgrzewane tylne siedzenie |
| F25 |
20 |
spryskiwacz reflektorów |
| F26 |
20 |
Klakson bezpieczeństwa |
| F27 |
10 A |
Klakson |
| F28 |
– |
– |
| F29 |
20 |
Falownik AC |

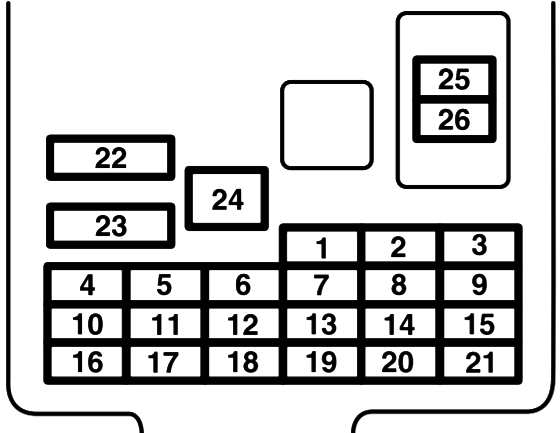

Przedział pasażerski

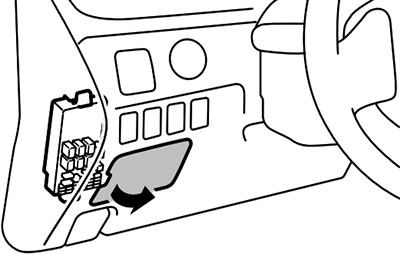

Bloki bezpieczników w przedziale pasażerskim znajdują się za pokrywą bezpieczników przed siedzeniem kierowcy. Pociągnij osłonę bezpiecznika, aby ją zdjąć.
| Numer |
Ampery [A] |
Opis |
| 1 |
7,5A |
Światło tylne (lewe) |
| 2 |
15A |
Zapalniczka / gniazdo akcesoriów |
| 3 |
10 A |
Cewka zapłonowa |
| 4 |
7,5A |
Start silnika |
| 5 |
20 |
Szyberdach |
| 6 |
15A |
wtyczka akcesoriów |
| 7 |
7,5A |
Światło tylne (prawe) |
| 8 |
7,5A |
Lusterka zewnętrzne |
| 9 |
7,5A |
jednostka sterująca silnika |
| 10 |
7,5A |
Jednostka sterująca |
| 11 |
10 A |
tylne światło przeciwmgielne |
| 12 |
15A |
Centralny zamek drzwi |
| 13 |
15A |
oświetlenie kabiny pasażerskiej |
| 14 |
15A |
wycieraczka tylnej szyby |
| 15 |
10 A |
Wskaźnik |
| 16 |
7,5A |
Przekaźnik |
| 17 |
20 |
podgrzewane siedzenie |
| 18 |
10 A |
Opcjonalny |
| 19 |
7,5A |
podgrzewane lusterko zewnętrzne |
| 20 |
20 |
Spryskiwacz do szyb |
| 21 |
7,5A |
światła cofania |
| 22 |
30A |
odmgławiacz |
| 23 |
30A |
Ogrzewanie |
| 24 |
40A |
fotel elektryczny |
| 25 |
10 A |
Radio |
| 26 |
20 |
elektroniczna jednostka kontrolująca |
