Schematy skrzynek bezpieczników i przekaźników – Mitsubishi Pajero
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

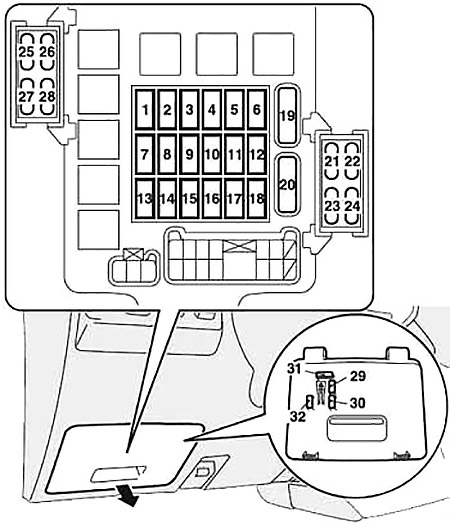

Schemat skrzynki bezpieczników tablicy rozdzielczej

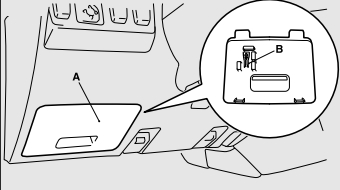

Blok bezpieczników w przedziale pasażerskim znajduje się za pokrywą przed siedzeniem kierowcy w miejscu pokazanym na rysunku. Pociągnij pokrywę (A), aby ją zdjąć.
Zapasowe bezpieczniki znajdują się w pokrywie bloku bezpieczników, ale nie zawiera zapasowych bezpieczników 7,5 A i 15 A. Jeśli przepalił się bezpiecznik jednej z tych pojemności, wymień go tymczasowo, pożyczając ten, który pasuje do:
- 5A: Zewnętrzne lusterka wsteczne
- 15A: Zapalniczka do papierosów
Jak najszybciej wymień pożyczony bezpiecznik.
| Numer |
Opis |
Ampery [A] |
| 1 |
Cewka zapłonowa |
10 |
| 2 |
Licznik |
7,5 |
| 3 |
Lampa cofania |
7,5 |
| 4 |
— |
7,5 |
| 5 |
Przekaźnik |
7,5 |
| 6 |
Ogrzewane drzwi |
7,5 |
| 7 |
— |
30 |
| 8 |
Kontrola silnika |
7,5 |
| 9 |
Zapalniczka |
15 |
| 10 |
— |
— |
| 11 |
Zewnętrzne lusterka wsteczne |
7,5 |
| 12 |
Kontrola silnika |
7,5 |
| 13 |
— |
— |
| 14 |
Tylna szyba |
15 |
| 15 |
Drzwi środkowe |
15 |
| 16 |
Tylne światło przeciwmgielne |
10 |
| 17 |
— |
— |
| 18 |
— |
— |
| 19 |
Podgrzewacz |
30 |
| 20 |
Odmgławiacz tylnej szyby |
30 |
| 21 |
Szyberdach |
20 |
| 22 |
Hamulec przeciwblokujący |
10 |
| 23 |
Podgrzewane siedzenie |
20 |
| 24 |
Lampy podejścia |
10 |
| 25 |
Kontrola skrzyni biegów |
10 |
| 26 |
ENG/MOC |
10 |
| 27 |
Rozrusznik |
10 |
| 28 |
— |
— |
| 29 |
Zapasowy bezpiecznik |
20 |
| 30 |
Zapasowy bezpiecznik |
10 |
| 31 |
Zapasowy bezpiecznik |
30 |
| 32 |
Zapasowy bezpiecznik |
25 |

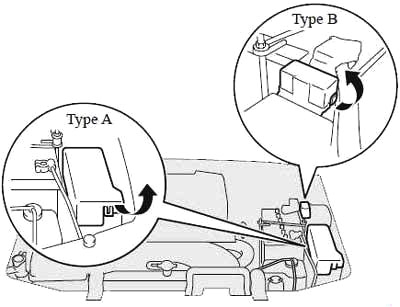

Schemat skrzynki bezpieczników w komorze silnika
W komorze silnika blok bezpieczników znajduje się w sposób pokazany na rysunku. Naciskając wypustkę, podnieś pokrywę.
Typ A
Typ B
| Numer |
Typ A |
A |
| 1 |
Alternator |
140 |
| 2 |
Bezpiecznik (+B) |
60 |
| 3 |
Stacyjka |
40 |
| 4 |
Elektryczne sterowanie szyb |
30 |
| 5 |
Kontrola silnika |
20 |
| 6 |
Pompa paliwowa |
20 |
| 7 |
Tylna nagrzewnica |
25 |
| 8 |
Gniazdo akcesoriów |
25 |
| 9 |
Grzałka przewodu paliwowego |
25 |
| 10 |
Wentylator skraplacza |
25 |
| 11 |
Klimatyzacja tylna |
20 |
| 12 |
Klakson (system alarmu przeciwkradzieżowego) |
15 |
| Odmrażacz do wycieraczek |
| 13 |
Klakson |
10 |
| 14 |
Automatyczna skrzynia |
20 |
| 15 |
Światła ostrzegawcze |
10 |
| 16 |
Lampy stopu |
15 |
| 17 |
Radio |
10 |
| 18 |
Lampa pokojowa |
15 |
| 19 |
Klimatyzacja |
10 |
| 20 |
Przednie światła przeciwmgielne |
15 |
| 21 |
— |
— |
| 22 |
Przednia szyba |
20 |
| 23 |
Lampa tylna (prawa) |
7,5 |
| 24 |
Lampa tylna (lewa) |
7,5 |
| 25 |
Pojazdy bez reflektorów wyładowczych: Światła mijania (prawe) |
10 |
| Pojazdy z reflektorami wyładowczymi: Światła mijania (prawe) |
20 |
| 26 |
Pojazdy bez reflektorów wyładowczych: Światła mijania (lewe) |
10 |
| Pojazdy z reflektorami wyładowczymi: Światła mijania (lewe) |
20 |
| 27 |
Światło drogowe (prawe) |
10 |
| 28 |
Światło drogowe (lewy) |
10 |
| 29 |
Audio |
30 |
| 30 |
Podgrzewacz |
50 |
| Typ B |
| 31 |
Hamulec przeciwblokujący |
60 |
| 32 |
Układ hamulcowy |
40 |
| 33 |
Przekaźnik świecący |
80 |
