Mitsubishi Lancer X (2007-2017) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
23 lutego, 2022

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Mitsubishi Lancer X

Dotyczy pojazdów wyprodukowanych w latach:

2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Blok bezpieczników tablicy rozdzielczej

Numer	Ampery [A]	Opis
1	30	Silnik dmuchawy
2	15	Światła stopu (światła hamowania); ETACS-ECU; Wysoko zamontowane światło stopu; Tylne światło zespolone; Zespół dźwigni zmiany biegów
3	10	Tylne światło przeciwmgielne
4	30	ETACS-ECU; Silnik spryskiwacza; Silnik wycieraczek szyby przedniej.
5	10	Złącze łącza danych
6	20	ETACS-ECU; Siłownik zamka przednich drzwi; Siłownik i przełącznik pokrywy bagażnika; Siłownik zamka tylnych drzwi.
7	15	Audiowizualna nawigacja; Moduł CAN box; Panel środkowy; Moduł głośnomówiący; Radio; Odtwarzacz CD lub zmieniarka CD; Tylny wyświetlacz; Tuner radia satelitarnego.
8	7,5	ECU klimatyzacji; Przełącznik kolumnowy; Licznik kombinowany; ETACS-ECU; Przełącznik przypomnienia o kluczyku; KOS-ECU; Przekaźnik podnośnika szyb; Bezprzewodowy moduł sterowania <pojazdy z KOS>; Moduł anteny odbiorczej <pojazdy bez KOS>.
9	15	Audiowizualna nawigacja; Panel środkowy; Licznik kombinacji; Przełącznik przypomnienia o klawiszach.
10	15	ETACS-ECU; Migacz ostrzegawczy.
11	15	Wycieraczka tylnej szyby
12	7,5	Panel sterowania klimatyzacji; ECU klimatyzacji; Przekaźnik sterujący CVT; ABS-ECU; Zespół panelu centralnego; Przełącznik kolumny; Licznik zespolony; Przekaźnik podgrzewanego siedzenia; KOS-ECU; Przekaźnik odmgławiacza tylnej szyby; Zespół dźwigni zmiany biegów; SRS-ECU; Zespół silnika szyberdachu; Moduł sterowania bezprzewodowego <pojazdy bez KOS>; Moduł anteny odbiorczej <pojazdy z KOS>.
13	15	Gniazdo akcesoriów (przednia konsola podłogowa); Zapalniczka
14	10	Obwód wyłącznika zapłonu
15	20	Montaż silnika szyberdachu
16	10	Audiowizualna nawigacja; Moduł CAN box; Zespół lusterek bocznych; Radio i odtwarzacz CD lub zmieniarka CD; Tylny wyświetlacz; Zdalnie sterowany przełącznik lusterek.
17	10	Klasyfikacja pasażerów-ECU
18	7,5	Audiowizualna jednostka nawigacyjna; Przełącznik świateł cofania <M/T>; Moduł sterowania skrzyni biegów <CVT>; SRS-ECU; Przełącznik zakresu przekładni <CVT>.
19	15	Gniazdo akcesoriów (tylna konsola podłogowa)
20	30	Silnik przedniej szyby (prawej); Główny wyłącznik szyby; Silnik tylnej szyby.
21	30	Odmgławiacz tylnej szyby
22	7,5	Montaż lusterka drzwiowego
23	15	Gniazdo zasilania 115 V
24	20 25	Fotele elektryczne
25	30	Podgrzewane siedzenie
Numer	Przekaźniki
R1	Silnik dmuchawy

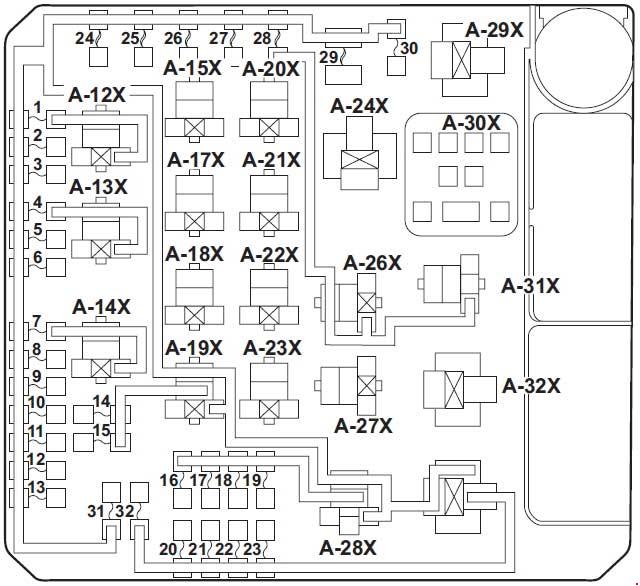

Skrzynka bezpieczników w komorze silnika

Numer	Ampery [A]	Opis
1	15	Przekaźnik światła przeciwmgielnego
2	7,5	Moduł sterujący silnika
3	20	Główny czujnik prędkości koła pasowego <CVT>; Dodatkowy czujnik prędkości koła pasowego <CVT>; Moduł sterujący skrzyni biegów <CVT>.
4	10	Przekaźnik klaksonu
5	7,5	Generator
6	20	Spryskiwacz reflektorów
7	10	Zespół sprężarki klimatyzacji; Przekaźnik sprzęgła sprężarki klimatyzacji.
8	15	ETV/wentylator chłodnicy oleju (Twin Clutch SST) (z wyjątkiem pojazdów z turbosprężarką); ETV (pojazdy z turbosprężarką).
9	20	Klakson bezpieczeństwa
10	15	Odmrażacz do wycieraczek
11	–	–
12	30	Brama mocy
13	10	Światła do jazdy dziennej; Przekaźnik świateł do jazdy dziennej.
14	10	Montaż reflektora (wysoki: lewy)
15	10	Montaż reflektora (wysoki: prawy)
16	20	Reflektor (światła mijania/drogowe) (lewy)
17	20	Reflektor (światła mijania/drogowe) (prawy)
18	10	Montaż reflektora (niski: lewy)
19	10	Montaż reflektora (niski: prawy)
20	10	ENG/POWER (z wyjątkiem pojazdów z turbosprężarką) I/C SPRAY (pojazdy z turbosprężarką)
21	10	Cewka zapłonowa nr 1 do 4
22	20	Podgrzewana sonda lambda środkowej rury wydechowej; Moduł sterujący silnika; Zawór sterujący oleju silnikowego; Elektromagnes odsysania par; Elektrozawór wentylacji par; Wtryskiwacz nr 1 do 4; Czujnik masowego przepływu powietrza; Podgrzewana sonda lambda; Czujnik prędkości pojazdu <M/T>.
22	25	Grzałka przewodu paliwowego
23	15	Moduł pompy paliwa (z wyjątkiem pojazdów z turbosprężarką)
23	20	Moduł pompy paliwa (pojazdy z turbosprężarką)
24	30	Rozrusznik
25	40	Sterowanie wzniosem zaworów (z wyjątkiem pojazdów z turbosprężarką)
26	40	ABS-ECU
27	30	ABS-ECU
28	30	Silnik wentylatora skraplacza; Przekaźnik wentylatora skraplacza; Przekaźnik sterowania wentylatorem.
29	40	Silnik wentylatora chłodnicy; Przekaźnik wentylatora chłodnicy.
30	30	IOD, bezpiecznik nr 7 do 9 w przedziale pasażerskim
31	30	Wzmacniacz dźwięku
32	30	Diesel
Numer	Przekaźniki
A-11X	Przekaźnik światła przeciwmgielnego
A-12X	Przekaźnik klaksonowy
A-13X	Przekaźnik sprzęgła sprężarki klimatyzacji
A-14X	–
A-15X	Przekaźnik sterujący CVT
A-16X	–
A-17X	Przekaźnik reflektorów (wysoki)
A-18X	Przekaźnik silnika sterującego siłownika przepustnicy
A-19X	–
A-20X	Przekaźnik świateł do jazdy dziennej
A-21X	Przekaźnik wtryskiwaczy
A-22X	–
A-23X	Przekaźnik wentylatora skraplacza
A-24X	Przekaźnik staterowy
A-25X	Przekaźnik reflektorów (niski)
A-26X	Przekaźnik wentylatora chłodnicy
A-27X	–
A-28X	Przekaźnik sterowania wentylatorem
A-29X	–
A-30X	Przekaźnik MFI

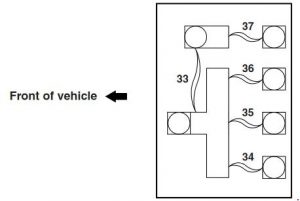

Skrzynka bezpieczników nad akumulatorem

Numer	Ampery [A]	Opis
33	120	Łącznik topikowy nr 37/ Łącznik topikowy nr 34 do 36
34	80	Bezpieczniki nr 2, 4, 5, 10, 11,12, 14, 15, 17, 18, 20 i nr 25 w przedziale pasażerskim
35	80	–
36	120	Bezpiecznik nr 1 do 32 w komorze silnika, przekaźnik reflektorów (wysoki), przekaźnik reflektorów (niski) i przekaźnik MFI
37	80	Łącznik topikowy nr 1 i 21, bezpiecznik nr 3, 6, 13, 16, 19 i 22 w przedziale pasażerskim i ETACS-ECU (przekaźnik ACC 2 i przekaźnik dmuchawy)
