Schematy skrzynek bezpieczników i przekaźników – Mitsubishi Lancer VII i VIII
Dotyczy pojazdów wyprodukowanych w latach:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 i 2002.
Bezpieczniki i skrzynki przekaźnikowe w przedziale pasażerskim

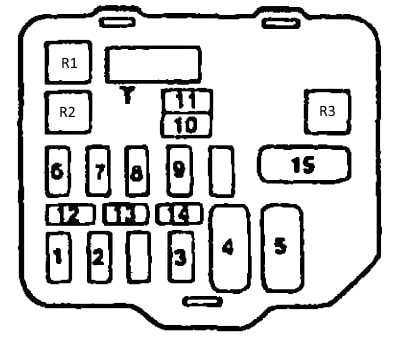

Skrzynka bezpiecznikowa
Znajduje się pod deską rozdzielczą po lewej stronie, dla pojazdów z kierownicą po lewej stronie.
Opis
| 1 |
Przekaźnik 10A |
| 2 |
Zapalniczka 15A |
| 3 |
10A Kierunkowskazy |
| 4 |
Grzałka 25A |
| 5 |
25A Podgrzewana tylna szyba |
| 6 |
20A wycieraczka |
| 7 |
10A Lampy cofania |
| 8 |
20A Centralny zamek |
| 9 |
10A Zestaw wskaźników |
| 10 |
10A Podgrzewane siedzenia |
| 11 |
20A Luk |
| 12 |
Zapasowy |
Przekaźniki
- Przekaźnik grzałki
- Podgrzewany przekaźnik tylnej szyby
- Przekaźniki kierunkowskazów i zagrożeń
Skrzynka przekaźnikowa
Może być montowany obok skrzynki bezpieczników lub jeden lub więcej elementów montowanych osobno:
- Przekaźnik do podnośników szyb z napędem elektrycznym
- Podgrzewany przekaźnik tylnej szyby
- Centralny sterownik zamka drzwi
- Przekaźnik świateł przeciwmgielnych
Skrzynki bezpieczników i przekaźników w komorze silnika

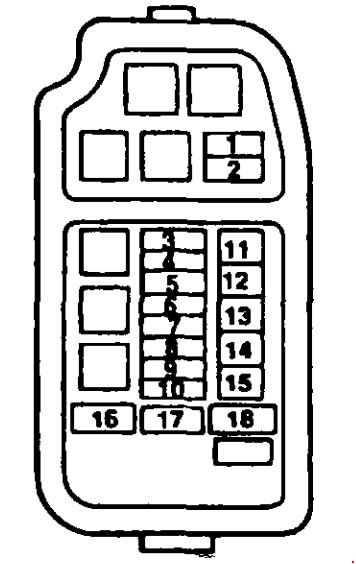

Skrzynka główna
Znajduje się po lewej stronie obok akumulatora.
Opis
| 1 |
15A Światło stopu |
| 2 |
Alarm 10A |
| 3 |
15A światła antykradzieżowe |
| 4 |
10A światła boczne |
| 5 |
10A światła boczne |
| 6 |
Klimatyzator 10A |
| 7 |
10A Reflektory świateł drogowych |
| 8 |
10A sygnał dźwiękowy |
| 9 |
Radio 10A |
| 10 |
10A Lampy wewnętrzne |
| 11 |
20A Diagnostyka silnika |
| 12 |
30A Elektryczne szyby |
| 13 |
30A Wentylator chłodzący chłodnicę |
| 14 |
Reflektory 40A |
| 15 |
30A Stacyjka |
| 16 |
Bezpiecznik 60A |
| 17 |
Klimatyzator 25A |
| 18 |
Generator 100A |
Przypisanie przekaźnika
- A – Przekaźnikowy system zarządzania silnikiem
- B – Przekaźnik rozrusznika
- C – Przekaźnik wentylatora
- D – Przekaźnik reflektorów
- E – Wymiary przekaźnika
- F – Przekaźnik sygnału
- G – Przekaźnik świateł przeciwmgielnych
Dodatkowe pudełko
Za system klimatyzacji i ogrzewania odpowiadają bezpieczniki i przekaźniki.
