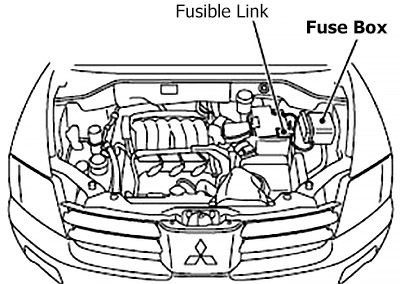

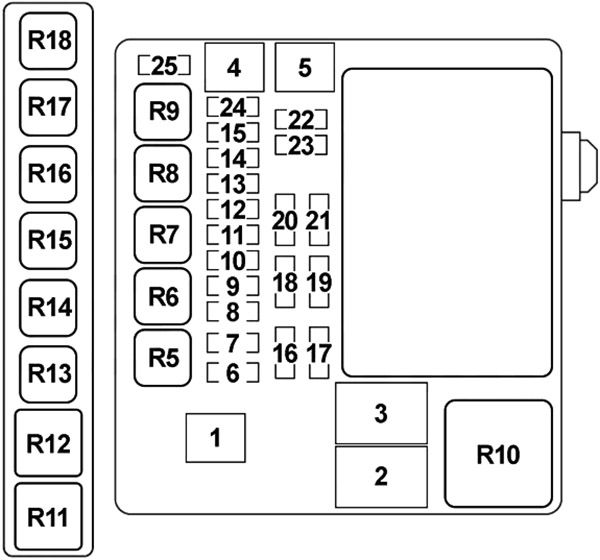

| Łącznik topliwy |
120 |
Akumulator, przedni ECU, bezpiecznik (komora silnika) nr: „1”, „2”, „3”, „4”, „5”, „6”, „7”, „8”, „9”, „ 10”, „11”, „12”, „13”, „14”, „15”, „16”, „17”, „18”, „19”, „20”, „21”, „22” , „24” |
| 1 |
80 |
Bezpiecznik (przedział pasażerski) nr: „1”, „5”, „6”, „9”, „10” |
| 2 |
50 |
Moduł sterowania wentylatorem |
| 3 |
60 |
ABS-ECU (2004-2006), ABS/TCL ECU (2004-2007), ASC/TCL ECU |
| 4 |
40 |
Stacyjka |
| 5 |
30 |
Silnik przedniej szyby, zespół fotela, wyłącznik główny szyby, silnik tylnej szyby, bezpiecznik (przedział pasażerski) nr: „3”, „4” |
| 6 |
15 |
Światło przeciwmgielne, przekaźnik światła przeciwmgielnego, światła do jazdy dziennej |
| 7 |
20 |
Zespół podgrzewanego siedzenia , podgrzewany przełącznik siedzenia |
| 8 |
15 |
Przekaźnik klaksonowy i klaksonowy |
| 9 |
20 |
Czujnik położenia wałka rozrządu, czujnik położenia wału korbowego, elektromagnes przedmuchu emisji par, elektromagnes wentylacji emisji par, zawór recyrkulacji spalin, przekaźnik sterowania wentylatorem, podgrzewany czujnik tlenu, wtryskiwacz, czujnik masowego przepływu powietrza, przekaźnik MFI, moduł sterowania układem napędowym, przekaźnik silnika sterującego siłownika przepustnicy, Immobilizer-ECU (2004-2006) |
| 10 |
10 |
Zespół sprężarki klimatyzacji, A/C-ECU |
| 11 |
15 |
Światła stopu, ABS-ECU (2004-2006), ABS/TCL ECU (2004-2007), ASC/TCL ECU, wysoko montowane światło stopu, immobilizer-ECU, moduł sterujący układu napędowego, tylne światło zespolone, zapasowe złącze (do świateł przyczepy) ) |
| 12 |
20 |
Zapasowe złącze (do świateł przyczepy) |
| 13 |
7,5 |
Generator |
| 14 |
10 |
Migacz ostrzegający o zagrożeniach (ETACS-ECU) |
| 15 |
20 |
Elektrozawór sterujący A/T, moduł sterujący układu napędowego |
| 16 |
10 |
Prawy reflektor (światła drogowe) |
| 17 |
10 |
Lewy reflektor (światła drogowe) |
| 18 |
10 |
Prawy reflektor (światła mijania) |
| 19 |
10 |
Lewy reflektor (światła mijania) |
| 20 |
7,5 |
A/C-ECU, lampka kontrolna wyłączenia poduszki powietrznej (po stronie pasażera), miernik zespolony, zespół tylnego przełącznika klimatyzacji na konsoli podłogowej, przełącznik świateł przeciwmgielnych, przednie światło zespolone (RH), oświetlenie schowka, przełącznik świateł awaryjnych, podgrzewane siedzenie, przełącznik mikrofonu (2009-2011), wyświetlacz wielopunktowy, radio, odtwarzacz CD, zmieniarka CD, tylne światło zespolone (RH), reostat, lampka ostrzegawcza pasa bezpieczeństwa (po stronie pasażera), przełącznik TCL |
| 21 |
7,5 |
Przednie światło zespolone (lewe), światło tablicy rejestracyjnej, tylne światło zespolone (lewe), złącze zapasowe (do świateł przyczepy) |
| 22 |
15 |
Światło kopułkowe, A/C-ECU, przełącznik kolumnowy, miernik kombinowany, ETACS-ECU, przedni ECU, moduł głośnomówiący (2009-2011), przełącznik przypomnienia o kluczyku, wieloośrodkowy wyświetlacz, jednostka nawigacyjna (2007-2011), radio , odtwarzacz CD, zmieniarka CD, wskaźnik alarmu kradzieży, odbiornik TPMS, oświetlenie lusterka kosmetycznego, zespół tylnego wyświetlacza rozrywkowego (2004-2006) |
| 23 |
10 |
A/C-ECU, ETACS-ECU, moduł głośnomówiący (2009-2011), wyświetlacz wielopunktowy, radio, odtwarzacz CD i zmieniarka CD |
| 15 |
Wielocentrowy wyświetlacz, radio, odtwarzacz CD i zmieniarka CD |
| 24 |
15 |
Moduł pompy paliwa |
| 25 |
30 |
Przedni ECU, silnik wycieraczek szyby przedniej |
| Przekaźniki |
| R5 |
|
Światła przeciwmgielne |
| R6 |
|
Klakson |
| R7 |
|
– |
| R8 |
|
– |
| R9 |
|
– |
| R10 |
|
Sterowanie wentylatorem |
| R11 |
|
– |
| R12 |
|
– |
| R13 |
|
– |
| R14 |
|
Silnik sterujący siłownika przepustnicy |
| R15 |
|
– |
| R16 |
|
Kontrola A/T |
| R17 |
|
MIF |
| R18 |
|
Sprzęgło sprężarki klimatyzacji |
