Mitsubishi Eclipse Cross (2018-2021) – skrzynka bezpieczników i przekaźników

Mitsubishi Eclipse Cross (2018-2021) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Mitsubishi Eclipse Cross

Dotyczy pojazdów nowych w latach:

2018, 2019, 2020, 2021.

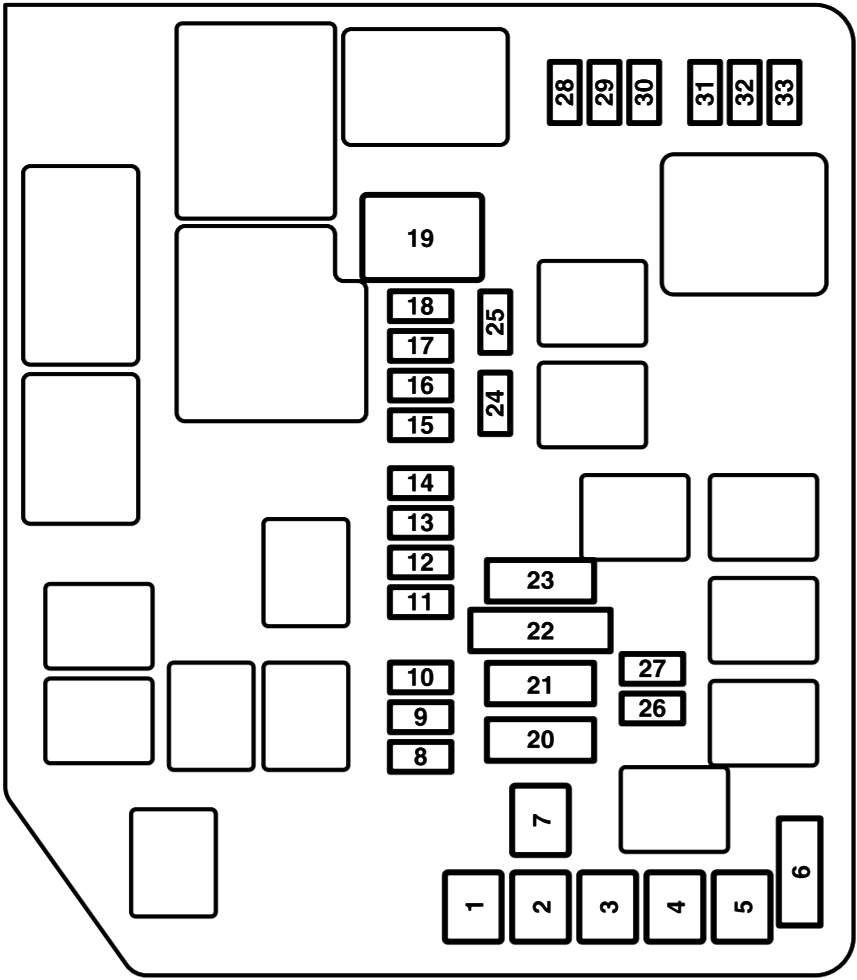

Komora silnika

Mitsubishi Eclipse Cross (2018-2021) - skrzynka bezpieczników i przekaźników

  1. Naciśnij zakładkę.
  2. Zdejmij pokrywkę.

Mitsubishi Eclipse Cross (2018-2021) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
1 elektryczny hamulec postojowy 30A
2 elektryczny hamulec postojowy 30A
3 system antywłamaniowy 40A
4 system antywłamaniowy 30A
5 fotel elektryczny 30A
6 podgrzewane siedzenie 30A
7 Start silnika 30A
8 podgrzewane koło zamachowe 15A
9 spryskiwacz reflektorów 20 A
10 Klakson bezpieczeństwa 20 A
11 Automatyczny przełącznik 20 A
12 Klakson 10 A
13 Parasol 20 A
14 przednie światła przeciwmgielne 15A
15 światła dzienne 10 A
16 Klimatyzacja 10 A
17 jednostka sterująca silnika 7,5A
18 Alternator 7,5A
19 silnik wentylatora chłodnicy 40A
20 wzmacniacz nagłośnienia 30A
21
22 IOD 30A
23 Silnik wentylatora skraplacza klimatyzacji 30A
24 czujnik prądu akumulatora 7,5A
25 Elektryczny hamulec postojowy / adaptacyjny tempomat (ACC) 7,5A
26 Światła drogowe (prawe) 10 A
27 Światła drogowe (lewe) 10 A
28 siłownik turbo 20 A
29 EN/MOC 20 A
30 pompa paliwowa 15A
31 Cewka zapłonowa 10 A
32 Wtryskiwacz 20 A
33 ETV 15A
Zobacz także:  Mitsubishi Pajero Sport (2019-2021) - skrzynka bezpieczników i przekaźników

Przedział pasażerski

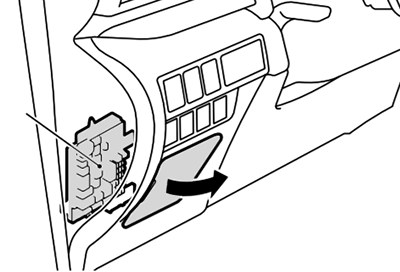

Skrzynka bezpieczników w przedziale pasażerskim znajduje się za pokrywą bezpieczników przed siedzeniem kierowcy. Pociągnij osłonę bezpiecznika, aby ją zdjąć. Mitsubishi Eclipse Cross (2018-2021) - skrzynka bezpieczników i przekaźników

Mitsubishi Eclipse Cross (2018-2021) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Sterowanie oknem elektrycznym 30A
2 Odmgławiacz tylnej szyby 30A
3 Ogrzewanie 30A
4 Spryskiwacz do szyb 30A
5 zamek od drzwi 25A
6
7 wtyczka akcesoriów 15A
8 wycieraczka tylnej szyby 15A
9 Szyberdach 20 A
10 przełącznik kontaktowy 10 A
11 Opcja 10 A
12 Światła awaryjne 15A
13 Napęd na cztery koła 10 A
14 Światła hamowania (światła hamowania) 15A
15 Instrumenty 10 A
16 Poduszka powietrzna SRS 7,5A
17 Radio 15A
18 przekaźnik jednostki sterującej 7,5A
19 Oświetlenie wnętrza (oświetlenie kabiny) 15A
20 światła cofania (światła cofania) 7,5A
21 podgrzewane lusterko zewnętrzne 7,5A
22 Lusterka zewnętrzne 10 A
23 Zapalniczka / wtyczka akcesoriów 15A
