Schematy skrzynek bezpieczników i przekaźników – Mitsubishi Colt Z30
Dotyczy pojazdów wyprodukowanych w latach:
2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Za zapalniczkę (gniazda zasilania) w Mitsubishi Colt odpowiada bezpiecznik 25 (gniazdo akcesoriów) w skrzynce bezpieczników tablicy rozdzielczej.
Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po lewej stronie).
Przyporządkowanie bezpieczników w przedziale pasażerskim
| Numer |
Ampery [A] |
Opis |
| 1 |
40 |
Stacyjka |
| 2 |
40 |
Elektryczny system okienny |
| 3 |
40 |
Wentylator chłodnicy |
| 4 |
40 |
Zautomatyzowana manualna skrzynia biegów |
| 5 |
30 |
Odmgławiacz |
| 6 |
30 |
Podgrzewane siedzenie |
| 7 |
— |
— |
| 8 |
40 |
Ogrzewanie |
| 9 |
10 |
Radio |
| 10 |
10 |
Lampa pokojowa |
| 11 |
7,5 |
Podgrzewane lusterko zewnętrzne |
| 12 |
7,5 |
Elektroniczny moduł sterujący |
| 13 |
20 |
Wycieraczki |
| 14 |
7,5 |
Lampa tylna (prawa) |
| 15 |
7,5 |
Lampa tylna (lewa) |
| 16 |
20 |
Silnik |
| 17 |
15 |
Pompa paliwowa |
| 18 |
10 |
Klakson |
| 19 |
10 |
Reflektor świateł drogowych (lewy) |
| 20 |
10 |
Światło drogowe (prawe) |
| 21 |
— |
— |
| 22 |
— |
— |
| 23 |
7,5 |
Zewnętrzne lusterka wsteczne |
| 24 |
7,5 |
Tylne światło przeciwmgielne |
| 25 |
15 |
Gniazdo akcesoriów |
| 26 |
15 |
Wycieraczka tylnej szyby |
| 27 |
— |
— |
| 28 |
— |
— |
| 29 |
— |
— |
| 30 |
— |
— |
| 31 |
10 |
Światła aaryjne |
| 32 |
— |
— |
| 33 |
15 |
Zamek centralny |
| 34 |
15 |
Przednie światła przeciwmgielne |
| 35 |
10 |
Reflektor świateł mijania (lewy) |
| 36 |
10 |
Światła mijania (prawe) |
| 37 |
7,5 |
Lampa cofania |
| 38 |
7,5 |
Kontrola silnika |
| 39 |
10 |
Cewka zapłonowa |
| 40 |
7,5 |
Licznik |
| 41 |
7,5 |
Przekaźnik |
| 42 |
15 |
Lampy stopu |
| 43 |
7,5 |
Klimatyzacja |
| 44 |
— |
— |
Przekaźniki
| Numer |
Przekaźnik |
| 1 |
Przekaźnik szyb elektrycznych |
| 2 |
Przekaźnik klaksonowy |
| 3 |
— |
| 4 |
Przekaźnik tylnego światła przeciwmgielnego |
| 5 |
Przekaźnik rozrusznika |
| 6 |
Przekaźnik zarządzania silnikiem |
| 7 |
— |
| 8 |
— |
| 9 |
Przekaźnik światła przeciwmgielnego |
| 10 |
Przekaźnik wentylatora nagrzewnicy |
| 11 |
— |
| 12 |
Przekaźnik kontroli transmisji |
| 13 |
Złącze zasilania dodatkowego wyposażenia |
| 14 |
— |
| 15 |
— |
| 16 |
Przekaźnik spryskiwaczy |
| 17 |
Przekaźnik tylnej ogrzewanej szyby |
| 18 |
Przekaźnik ogrzewania siedzenia |
| 19 |
Przekaźnik świateł mijania |
| 20 |
Przekaźnik świateł drogowych |
| 21 |
— |

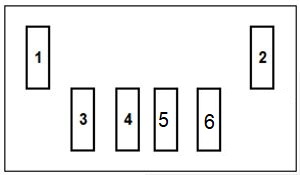

Skrzynka bezpieczników w komorze silnika
Przyporządkowanie bezpieczników w komorze silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
120A |
Bezpiecznik/blok przekaźników tablicy rozdzielczej |
| 2 |
120А/175A |
Alternator |
| З. |
40А |
ABS/ESP |
| 4 |
60A |
Wspomaganie kierownicy |
| 5 |
30A |
ABS/ESP |
| 6 |
80A |
Bezpiecznik/blok przekaźników tablicy rozdzielczej |
