Schematy skrzynek bezpieczników i przekaźników – Mitsubishi Carisma
Dotyczy pojazdów wyprodukowanych w latach:
1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004.
Zapalniczka w Mitsubishi Carisma to bezpiecznik numer 1 w skrzynce bezpieczników w przedziale pasażerskim.

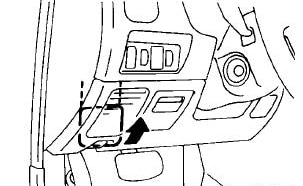

Skrzynka bezpieczników i przekaźników w przedziale pasażerskim
Znajduje się pod deską rozdzielczą po stronie kierowcy.
Opis
| F1 |
15A Zapalniczka;
Zegar. |
| F2 |
10A Elektryczne lusterka zewnętrzne;
Sterowanie sygnałem centralnego zamka. |
| F3 |
10A Immobilizer;
Kierunkowskazy;
Światła awaryjne;
System SRS (poduszka powietrzna). |
| F4 |
15A System klimatyzacji;
Spryskiwacze reflektorów;
Szyberdach;
System oświetlenia dziennego. |
| F5 |
15A Centralny zamek |
| F6 |
20A Wycieraczka szyby przedniej;
Spryskiwacz szyby przedniej;
Wycieraczka tylnej szyby;
Spryskiwacz tylnej szyby. |
| F7 |
20A Bagażnik;
Sterowanie sygnałem centralnego zamka. |
| F8 |
10A Sygnał dźwiękowy |
| F9 |
10A Światła cofania;
Sterowanie skrzynią biegów;
System SRS (poduszka powietrzna). |
| F10 |
10A Tempomat;
System audio;
System ABS;
System antypoślizgowy;
Elektryczne szyby. |
| F11 |
20A Podgrzewane siedzenia |
| F12 |
10A Zestaw wskaźników;
System antypoślizgowy;
System ABS;
Tempomat;
Antena;
System SRS (poduszka powietrzna). |
| F13 |
Silnik wentylatora klimatyzatora 25A |
Przekaźnik
- R1 – Przekaźnik kierunkowskazów i alarmu
- R2 – Przekaźnik ogrzewania tylnej szyby
- R3 – Przekaźnik silnika wentylatora nagrzewnicy
Skrzynka przekaźnikowa
Zainstalowany obok skrzynki bezpieczników i przekaźników.
Opis
| A-67X |
Jednostka sterująca centralnego zamka (modele bez zdalnego centralnego zamka) |
| A-68X |
– |
| A-69X |
Przekaźnik przerywanego działania wycieraczki tylnej szyby |
| A-70X |
Przekaźnik świateł przeciwmgielnych |
| A-71X |
Przekaźnik świateł przeciwmgielnych (* 4) |
| A-72X |
Dioda |
| A-73X |
– |
| A-74X |
– |
| A-75X |
J / C ( 1 ) |
| A-76X |
J / C ( 2 ) |
Skrzynki bezpieczników i przekaźników w komorze silnika

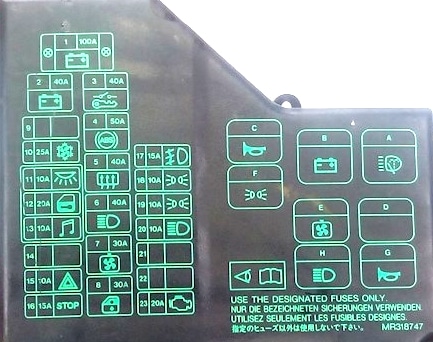

Skrzynka główna
Znajduje się po lewej stronie komory silnika obok słupka.
Opis
| F1 |
80A Bezpiecznik – Generator |
| F2 |
40A Łącznik topikowy – klimatyzacja/ogrzewanie, centralny zamek, szyberdach, system antywłamaniowy |
| F3 |
40A Łącznik topikowy – System antykradzieżowy, stacyjka |
| F4 |
Wkładka bezpiecznikowa 50A – ABS |
| F5 |
Łącznik topliwy 20A – Układ wtrysku paliwa, układ sterowania automatyczną skrzynią biegów |
| F6 |
Łącznik topliwy 30A – System ładowania, reflektory, tylne światła / spryskiwacze i reflektory |
| F7 |
Bezpiecznik 30A – Silnik wentylatora chłodzącego, klimatyzator |
| F8 |
Łącznik topikowy 30A – Elektryczne podnośniki szyby |
| F9 |
25A Łącznik topliwy – podgrzewana tylna szyba, podgrzewane lusterka wsteczne w drzwiach |
| F10 |
Wentylator skraplacza klimatyzatora 20A |
| F11 |
10A Zegar, lampka bagażnika, antena, lampka oświetlenia wnętrza, zasilanie elektronicznej jednostki sterującej silnika |
| F12 |
20A Centralny zamek |
| F13 |
10A System audio, tempomat |
| F14 |
Zapasowy |
| F15 |
Alarm 10A |
| F16 |
15A Światła stopu |
| F17 |
15A Przednie światła przeciwmgielne |
| F18 |
10A Klapa tylna – lewa, podświetlenie zestawu wskaźników |
| F19 |
10A Klapa tylna – prawa |
| F20 |
10A Światła przeciwmgielne, światła drogowe, wskaźnik świateł drogowych |
| F21 |
Zapasowy |
| F22 |
Zapasowy |
Przekaźnik
- A – Przekaźnik pompy spryskiwacza reflektorów
- B – Rezerwa
- C – Przekaźnik sygnału
- D – Rezerwa
- E – Przekaźnik silnika wentylatora chłodzącego
- F – Wymiary przekaźnika
- G – Przekaźnik klaksonu antykradzieżowego
- H – Przekaźnik reflektorów
Dodatkowa skrzynka
Zamontowany na prawym błotniku komory silnika.
Opis
| 1 |
Zapasowy |
| 2 |
Przekaźnik silnika wentylatora skraplacza klimatyzacji 1 |
| 3 |
Przekaźnik silnika wentylatora skraplacza klimatyzacji 2 |
| 4 |
Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji |
| F1 |
Zapasowy |
| F2 |
(10A) Sprężarka klimatyzacji |
