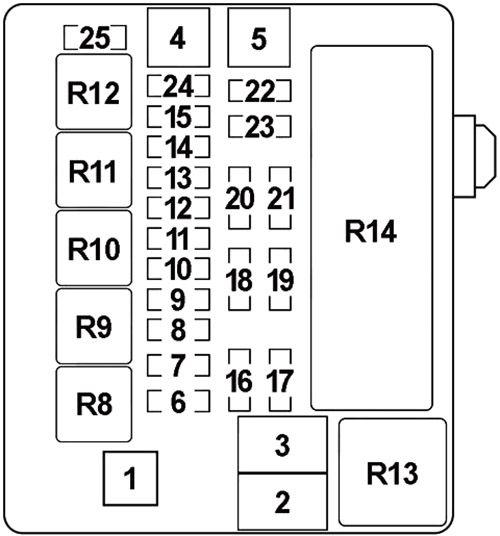

| 1 |
60 |
Bezpiecznik (przedział pasażerski): „5”, „6”, „9”, „10” |
| 2 |
50 |
Silnik wentylatora chłodnicy |
| 3 |
30 |
ABS-ECU i ABS/TCL-ECU (moc silnika) |
| 4 |
40 |
Stacyjka |
| 5 |
40 |
Silnik podnośnika szyby przedniej, zespół fotela, wyłącznik główny szyby, silnik podnośnika szyby tylnej, bezpiecznik (przedział pasażerski): „3”, „4” |
| 6 |
15 |
Lampa przeciwmgielna i przekaźnik lampy przeciwmgielnej |
| 7 |
20 |
– |
| 8 |
15 |
Klakson (wysoki), klakson (niski) i przekaźnik klaksonowy |
| 9 |
20 |
Czujnik położenia wałka rozrządu, czujnik położenia wału korbowego, zawór sterujący olejem silnikowym, elektromagnes odsysania par, elektromagnes odpowietrzania par, podgrzewany czujnik tlenu, ETACS-ECU, wtryskiwacz, czujnik masowego przepływu powietrza, przekaźnik MPI, ECU silnika, ECU A/T, siłownik przepustnicy Przekaźnik silnika sterującego, przekaźnik sterujący wentylatora |
| 10 |
10 |
Zespół sprężarki klimatyzacji, A/C-ECU |
| 11 |
15 |
ABS-ECU, ABS/TCL-ECU, wysoko zamontowane światło stopu, ECU silnika, tylna lampa zespolona |
| 12 |
– |
– |
| 13 |
7,5 |
Alternator |
| 14 |
10 |
ETACS-ECU, Lampy ostrzegawcze |
| 15 |
20 |
Zawór elektromagnetyczny sterowania przekładnią A/T, ECU silnika |
| 16 |
15 |
Prawy reflektor (światła drogowe) |
| 17 |
15 |
Lewy reflektor (światła drogowe) |
| 18 |
10 |
Prawy reflektor (światła mijania) |
| 19 |
10 |
Lewy reflektor (światła mijania) |
| 20 |
7,5 |
A/C-ECU, oświetlenie położenia dźwigni przełącznika A/T, miernik kombinowany, przełącznik świateł przeciwmgielnych, reflektor (RH), lampa w schowku na rękawiczki, przełącznik świateł awaryjnych, wyświetlacz wieloośrodkowy, radio, odtwarzacz CD, tylna lampa zespolona (RH), Reostat, Przełącznik TCL |
| 21 |
7,5 |
Reflektor (LH), lampa tablicy rejestracyjnej, tylna lampa zespolona (LH) |
| 22 |
15 |
A/C-ECU, przełącznik kolumnowy, miernik kombinowany, ETACS-ECU, przedni ECU, przełącznik przypomnienia o kluczyku, wieloośrodkowy wyświetlacz, radio, odtwarzacz CD, lampka lusterka kosmetycznego |
| 23 |
10 |
A/C-ECU, przekaźnik gniazda akcesoriów, ETACS-ECU, wyświetlacz wielopunktowy, radio, odtwarzacz CD |
| 24 |
15 |
Moduł pompy paliwa |
| 25 |
30 |
Przedni ECU, silnik wycieraczek szyby przedniej |
| 27 |
120 |
Zacisk dodatni akumulatora:
akumulator, układ rozruchowy, przedni ECU, bezpiecznik (skrzynka główna komory silnika) nr: „1”, „2”, „3”, „4”, „5”, „6”, „7”, „8”, „9”, „10”, „11”, „12”, „13”, „14”, „15”, „22”, „24”, „26” |
| Przekaźnik |
| R8 |
Światło przeciwmgielne |
| R9 |
Klakson |

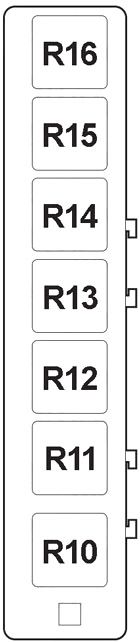

| R10 |
– |
| R11 |
– |
| R12 |
– |
| R13 |
Sterowanie wentylatorem |
| R14 |
Przód-ECU |
