MINI Cooper, One i Clubman (R55, R56, R57) (2006-2015) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
13 stycznia, 2023

Spis treści

Schematy skrzynek bezpieczników i przekaźników – MINI Cooper, One i Clubman (R55, R56, R57)

Dotyczy pojazdów wyprodukowanych w latach:

2006 2007, 2008, 2009 2010, 2011, 2012, 2013, 2014, 2015.

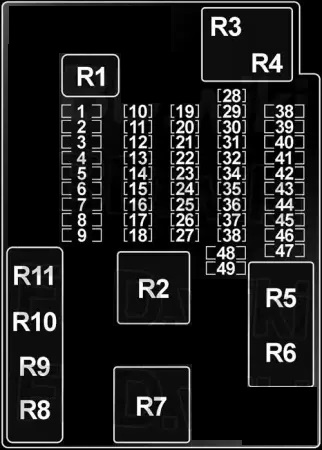

Skrzynka bezpieczników w przedziale pasażerskim (12.2008→)

Skrzynka bezpieczników w przedziale pasażerskim (→11.2008)

Numer	Ampery [A]	Opis
1	–	–
2	20	→11.2008: Gniazdo przyczepy
2	30	12.2008→: Przekaźnik spryskiwacza reflektorów, przekaźnik pompy spryskiwacza reflektorów
3	30	→11.2008: Przekaźnik spryskiwaczy reflektorów, przekaźnik pompy spryskiwaczy reflektorów
3	30	12.2008→: Moduł przyczepy
4	30	→11.2008: Moduł przyczepy
4	30	12.2008→: Moduł przestrzeni na nogi
5	30	→11.2008: Moduł przestrzeni na nogi
5	20	12.2008-08.2009: Wzmacniacz
6	20	→11.2008: Wzmacniacz
	30	12.2008→: Szyberdach
	30	R57: Moduł składanego dachu
7	30	→11.2008: Szyberdach
7	20	12.2008→: Gniazdo przyczepy
8	30	Moduł na nogi
9	15	→11.2008: Zamek systemu drzwi kierowcy, Zamek drzwi pasażera, Centralny zamek klapki wlewu paliwa
9	30	12.2008→: Silnik szyby tylnej po stronie kierowcy, Silnik szyby tylnej po stronie pasażera
10	10	→11.2008: Złącze telefoniczne (płyta bazowa, ULF-SBX-H lub ULF SBX) lub telefoniczne pakiety modernizacyjne
10	30	12.2008 → (R57): Silnik tylnego prawego okna elektrycznego
11	10	→11.2008: Moduł wideo, tuner cyfrowy US, odbiornik satelitarny, tuner cyfrowy, nawigacja (Japonia)
11	15	12.2008→: Blokada systemu drzwi kierowcy, Blokada systemu drzwi pasażera, Centralny zamek klapki wlewu paliwa (USA)
12	10	→11.2008: Zmieniarka CD
	5	12.2008-02.2011: Złącze telefoniczne (płyta bazowa, ULF-SBX-H lub ULF SBX) lub telefoniczne
	5	03.2011→: Telefon (płyta bazowa, hub USB) lub Combox
13	15	→11.2008: Kontrola skrzyni biegów
	10	12.2008-07.2010: Moduł wideo, Tuner cyfrowy US, Odbiornik satelitarny, Tuner cyfrowy
	10	12.2008→ (Japonia): Nawigacja
14	10	→11.2008: Oświetlenie lusterka kosmetycznego, Dachowa jednostka sterująca, Oświetlenie bagażnika
14	10	12.2008-07.2010: Zmieniarka CD
15	10	→11.2008: Centrum przełączania kolumny kierownicy
15	15	12.2008→: Kontrola skrzyni biegów
16	5	→11.2008: Dynamiczna kontrola stabilności (DSC)
16	10	12.2008→: Światła lusterek kosmetycznych, Dachowa jednostka sterująca, Oświetlenie bagażnika
17	5	→11.2008: Czujnik deszczu/reflektorów, kontrola ciśnienia w oponach (RDC), jednostka zmiany biegów Hydraulec (automatyczna skrzynia biegów), przełącznik położenia dźwigni zmiany biegów (automatyczna skrzynia biegów), DC/DC Coverter (manualna skrzynia biegów)
17	10	12.2008→: Centralka przełącznika kolumny kierownicy
18	10	→11.2008: Układ ogrzewania/klimatyzacji, oświetlenie schowka na rękawiczki
18	5	12.2008→: Dynamiczna kontrola stabilności (DSC)
19	10	→11.2008: Jednostka kontroli dostępu
19	5	12.2008→: Czujnik deszczu/reflektorów, kontrola ciśnienia w oponach (RDC), jednostka zmiany biegów Hydraulec (automatyczna skrzynia biegów), przełącznik położenia dźwigni zmiany biegów (automatyczna skrzynia biegów), DC/DC Coverter (ręczna skrzynia biegów)
20	7,5	→11.2008: Składanie lusterek zewnętrznych
20	10	12.2008→: Układ ogrzewania/klimatyzacji, oświetlenie schowka na rękawiczki
21	10	→11.2008: MINI Joystick, Radio, Centralny Wyświetlacz Informacyjny (z CCC/M-ASK)
21	10	12.2008→: Kontrola Jednostka kontroli dostępu
22	15	→11.2008: Przekaźnik tylnej wycieraczki, silnik tylnej wycieraczki
22	7,5	12.2008→: Lusterko zewnętrzne składane
23	10	→11.2008: Przekaźnik sprzęgła sprężarki klimatyzacji
23	10	12.2008→: MINI Joystick, Radio (12.2008-08.2010), Centralny Wyświetlacz Informacyjny (z CCC/M-ASK)
24	15	→11.2008: Pompka spryskiwacza szyby przedniej
24	10	12.2008→: Przekaźnik sprzęgła sprężarki klimatyzacji
25	5	→11.2008: Elektrochromowe wewnętrzne lusterko wsteczne, przełącznik położenia dźwigni zmiany biegów (USA, Kanada, Australia)
25	15	12.2008→: Pompka spryskiwacza szyby przedniej
26	7,5	→11.2008: Syrena z czujnikiem alarmu przechyłu
26	5	12.2008→: Elektrochromowe wewnętrzne lusterko wsteczne, przełącznik położenia dźwigni zmiany biegów (USA, Kanada, Australia)
27	5	→11.2008: Gniazdo OBD II
27	7,5	12.2008→: Syrena z czujnikiem alarmu przechyłu
28	15	→11.2008: Blokada systemu drzwi kierowcy, Blokada systemu drzwi pasażera, Blokada klapy wlewu paliwa Napęd Cantral (UE)
29	5	→11.2008: Łącznik Pakietów Doposażenia Telefonu
29	5	12.2008→: Gniazdo OBD II, Instrument dodatkowy
30	5	→11.2008: Kontrola odległości parkowania (PDC)
30	15	09.2009→: Przekaźnik świateł drogowych (ksenon)
31	5	→11.2008: Czujnik AUC, Przetwornica DC/DC
31	5	12.2008-07.2010: Łącznik Pakietów Doposażenia Telefonu
32	7,5	→11.2008: Przełącznik regulacji lusterek, moduł ogrzewania fotela kierowcy, moduł ogrzewania fotela pasażera, elektrochromatyczne wewnętrzne lusterko wsteczne
32	5	12.2008→: Kontrola odległości parkowania (PDC)
33	5	→11.2008: Czujnik DSC
33	5	12.2008→: Czujnik AUC, przetwornica DC/DC
34	5	→11.2008: System dostępu do samochodu
34	7,5	12.2008→: Przełącznik regulacji lusterek, moduł ogrzewania siedzenia kierowcy, moduł ogrzewania siedzenia pasażera, elektrochromowe wewnętrzne lusterko wsteczne
35	5	12.2008→: Czujnik DSC
36	5	→11.2008 (Japonia): Nawigacja
36	5	12.2008→: System dostępu do samochodu
37	5	→11.2008: Dodatkowy instrument
38	30	→11.2008: Przekaźnik odmgławiacza tylnej szyby
38	5	12.2008→ (Japonia): Nawigacja
39	30	→11.2008: Moduł ogrzewania fotela pasażera
39	5	12.2008→: Koncentrator USB, Nawigacja (Azja)
40	30	→11.2008: Moduł ogrzewania fotela kierowcy
40	30	12.2008→: Przekaźnik odmgławiacza tylnej szyby
41	30	12.2008→: Moduł ogrzewania fotela pasażera
42	20	→11.2008: Przednia zapalniczka, tylne gniazdo ładowania
42	30	12.2008→: Moduł ogrzewania fotela kierowcy
43	20	→11.2008: Przekaźnik pompy paliwa
	20	12.2008→: Moduł przyczepy
	10	12.2008 → (R57): Kontroler ochrony przed
44	20	→11.2008: Przekaźnik klaksonu, centralka przełącznika kolumny kierownicy
44	20	12.2008→: Przednia zapalniczka, tylne gniazdo ładowania
45	20	Radio, centralny wyświetlacz informacyjny (z CCC/CHAMP)
46	20	→11.2008: Układ ogrzewania/klimatyzacji (oprócz IHKA), Silnik dmuchawy (IHKA), Stopień mocy dmuchawy (IHKA)
46	20	12.2008→: Przekaźnik pompy paliwa
47	40	→11.2008: Moduł przestrzeni na nogi
47	20	12.2008→: Przekaźnik klaksonu, środek przełącznika kolumny kierownicy
48	40	→11.2008: Moduł przestrzeni na nogi
48	30	12.2008→: Układ ogrzewania/klimatyzacji (oprócz IHKA), silnik dmuchawy (IHKA), stopień mocy dmuchawy (IHKA)
49	40	→08.2009: System dostępu do samochodu
49	30	09.2009→: Wzmacniacz
50	15	12.2008→: Przekaźnik tylnej wycieraczki
51	40	12.2008→: System dostępu do samochodu
52	40	12.2008→: Moduł przestrzeni na nogi
53	40	12.2008→: Moduł przestrzeni na nogi

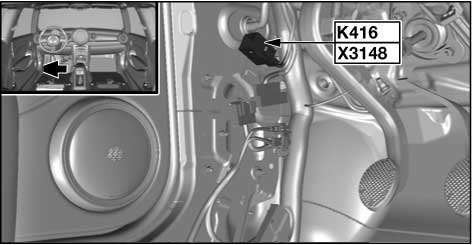

Przekaźnik
R1	System czyszczenia reflektorów
R2	Terminal 30G

2a	Klakson
4	Silnik dmuchawy
5	Pompka spryskiwacza szyby przedniej
6	Pompa spryskiwacza reflektorów
13	Odmgławiacz tylnej szyby
19	Sprzęgło sprężarki klimatyzacji
91	Wycieraczka tylnej szyby nr 1
91a	Wycieraczka tylnej szyby nr 2
96	Pompa paliwowa
(4x)	Blokada drzwi zasilania

Modele:
R55 – Clubman, Clubvan
R56 – Hatchback
R57 – Kabriolet
Silniki benzynowe:
1,4 l – N12 B14 (jeden)
1,6 l – N12 B16 (jeden, Cooper)
1,6 l – N14 B16A Turbo (Cooper S)
1,6 l – N18 B16A Turbo (Cooper S, John Cooper Works)
Silniki wysokoprężne:
1,6 l – DV6 ( W16 ) Turbo (Cooper D)
l – N47 D16 Turbo (jeden D, Cooper D)
2,0 l – N47 D20 Turbo (Cooper SD)

Zobacz także: Mini One i Cooper (R50, R52, R53) (2001-2008) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników komory silnika

Numer	Ampery [A]	Opis
01	5	N12, N14, N16: Jednostka sterująca cyfrowej elektroniki silnika (DME).
	5	N18 (→02.2010): Jednostka sterująca cyfrowej elektroniki silnika (DME).
	7,5	N18 (02.2010→): Jednostka sterująca cyfrowej elektroniki silnika (DME).
02	25	N12, N14, N16, N18: Jednostka sterująca cyfrowej elektroniki silnika (DME).
03	20	N12, N14, N16, N18: jednostka sterująca cyfrowej elektroniki silnika (DME), przekaźnik nagrzewnicy wentylacji skrzyni korbowej
04	20	N12, N14, N16, N18: Jednostka sterująca cyfrowej elektroniki silnika (DME).
05	5	N12, N14, N16 (→02.2010): Moduł diagnostyczny wycieku ze zbiornika paliwa, przekaźnik wentylatora elektrycznego, przekaźnik wtryskiwaczy paliwa (Cooper S), przekaźnik Valvetronic (oprócz Cooper S)
05	7,5	N12, N14, N16, N18 (02.2010→): Moduł diagnostyczny wycieku ze zbiornika paliwa, przekaźnik wentylatora elektrycznego, przekaźnik wtryskiwaczy paliwa (Cooper S), przekaźnik Valvetronic (N18, z wyjątkiem Cooper S)
06	25	Dynamiczna kontrola stabilności (DSC)
07	7,5	Przekaźnik nagrzewnicy wentylacji skrzyni korbowej (podgrzewacz odpowietrznika silnika)
07	7,5	W16: Przekaźnik pompy dodatku
08	30	→02.2007: Przekaźnik wentylatora elektrycznego (wentylator elektryczny)
08	40	03.2007→: Przekaźnik wentylatora elektrycznego (wentylator elektryczny)
09	25	→07.2007: Przekaźnik wycieraczek nr 1 i 2
09	30	08.2007→: Przekaźnik wycieraczek nr 1 i 2
010	20	N12, N14 (→02.2007): Przekaźnik nadmiarowy zacisku 15 (skrzynka przyłączeniowa elektroniki, jednostka sterująca cyfrowej elektroniki silnika (DME))
	15	N12, N14, N16, N18 (03.2007→): Zacisk 15 przekaźnik nadmiarowy (skrzynka przyłączeniowa elektroniki, jednostka sterująca cyfrowej elektroniki silnika (DME))
	15	N16, N18 (→02.2007): Jednostka sterująca cyfrowej elektroniki silnika (DME).
	15	W16: Podgrzewacz paliwa, skrzynka przyłączeniowa elektroniki

6	40	Dynamiczna kontrola stabilności (DSC)
7	50	N47: Podgrzewacz paliwa
8	30	→02.2007: Dynamiczna kontrola stabilności (DSC)
9	50	N12, N14, N16, N18: Przekaźnik wentylatora elektrycznego nr 2 (wentylator elektryczny, jednostka sterująca cyfrowej elektroniki silnika (DME))
9	50	W16, N47: Przekaźnik wentylatora elektrycznego nr 2 (wentylator elektryczny, jednostka sterująca Digital Diesel Electronics (DDE))
10	50	Przekaźnik ogrzewania szyby przedniej
11	–	–
12	30	Przetwornica DC/DC

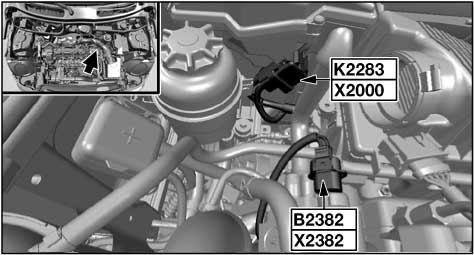

Przekaźnik
R1	N12, N14, N16, N18: Cyfrowa elektronika silnika (DME)
R2	Nagrzewnica wentylacji skrzyni korbowej
R2	W16: Pompa dodatku
R3	Wiatrak elektryczny
R4	Wentylator elektryczny (nr 2)
R5	Ulga w terminalu 15
R6	Włączanie/wyłączanie silnika wycieraczek
R7	Silnik wycieraczek szybko/wolno
R	Podgrzewacz paliwa
Odwrotna strona
1	–	–
2	60	W16, N47: Jednostka sterująca

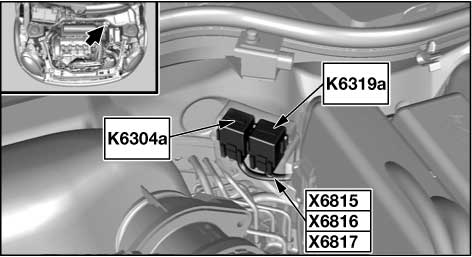

3	40	R57: Przekaźnik górnego kabrioletu nr 1 i 2
4	80	Elektromechaniczne wspomaganie kierownicy
5	–	–

Zobacz także: Mini Cooper, Hatch, One, JCW (F55, F56, F57) (2013-2018) - skrzynka bezpieczników i przekaźników

Skrzynka bezpieczników komory silnika nr 2 (Diesel)

Numer	Ampery [A]	Opis
01	25	N47: Jednostka sterująca cyfrowej elektroniki Diesla (DDE).
01	25	W16: Siłownik ciśnienia doładowania (przetwornik ciśnienia), przepustnica, zawór regulacji objętości, siłownik obejściowy chłodnicy międzystopniowej
02	25	N47: zawór przełączający dla zaworu EGR, zawór regulacji objętości, jednostka sterująca podgrzewaniem wstępnym, elektrozawór obejściowy chłodnicy recyrkulacji spalin, czujnik tlenu za katalizatorem, czujnik tlenu przed katalizatorem, miernik masy powietrza z gorącą folią, czujnik efektu Halla wałka rozrządu, ciśnienie szyny Zawór kontrolny
02	25	W16: Jednostka sterująca cyfrowej elektroniki Diesla (DDE).
03	5	N47: Przekaźnik wentylatora elektrycznego
03	5	W16: Przekaźnik pompy dodatku, przekaźnik wentylatora elektrycznego
04	5	Główny przekaźnik cyfrowej elektroniki silnika (DME).
Przekaźnik
R4	Cyfrowa elektronika Diesla (DDE)

Zobacz także: MINI Coupe i Roadster (R58, R59) (2011-2015) - skrzynka bezpieczników i przekaźników

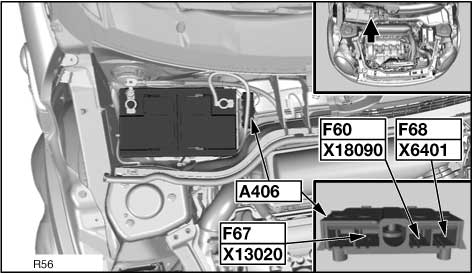

Skrzynka bezpieczników komory silnika nr 2

Numer	Ampery [A]	Opis

60	125	Skrzynka bezpieczników w przedziale pasażerskim
67	150	Skrzynka bezpieczników komory silnika
68	40	z wyjątkiem Coopera S: Przekaźnik Valvetronic
68	40	Cooper S: Przekaźnik wtryskiwaczy paliwa
69	100	?
