Schematy skrzynek bezpieczników i przekaźników – MG ZR
Dotyczy pojazdów wyprodukowanych w latach:
2001, 2002, 2003, 2004, 2005.
Skrzynka bezpieczników komory silnika
Numer
|
Ampery [A]
|
Opis
|
| 1 |
10 |
System zarządzania silnikiem. Selektor automatycznej skrzyni biegów, prędkościomierz |
| 2 |
20 |
System zarządzania silnikiem. Pompa paliwowa |
| 3 |
10 |
System zarządzania silnikiem. Przekaźnik świecy żarowej |
| 4 |
10 |
Przekaźnik klimatyzacji, przekaźnik wentylatora chłodzącego |
| 5 |
25 |
Alarm antywłamaniowy. Centralny zamek w drzwiach |
| 6 |
15 |
Przednie światła przeciwmgielne |
| 7 |
15 |
Światła awaryjne |
| 8 |
15 |
System zarządzania silnikiem |
| 9 |
10 |
Klimatyzacja |
| 10 |
20 |
Wyłącznik odcięcia paliwa |

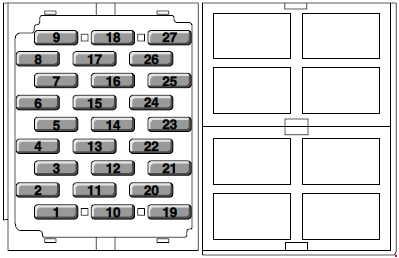

Skrzynka bezpieczników tablicy rozdzielczej
Numer
|
Ampery [A]
|
Opis
|
| 1 |
15 |
Klakson |
| 2 |
20 |
Okno – prawe tylne |
| 3 |
10 |
Tylne światła przeciwmgielne |
| 4 |
20 |
Okno – lewe tylne |
| 5 |
10 |
Oświetlenie wnętrza i bagażnika, klamra pasa bezpieczeństwa – prawa strona, jednostka audio. Lusterka boczne, zegar |
| 6 |
20 |
Okno – przód lewy |
| 7 |
30 |
Szyberdach |
| 8 |
20 |
Okno – prawy przód |
| 9 |
20 |
Spryskiwacze szyb, Spryskiwacze reflektorów |
| 10 |
10 |
Reflektor – prawe światło drogowe |
| 11 |
10 |
Światła do jazdy dziennej, Oświetlenie wnętrza (Skandynawia) |
| 12 |
10 |
Reflektor – światło drogowe lewe |
| 13 |
10 |
Światła boczne i tylne – lewe, Poziomowanie reflektorów – lewe, Oświetlenie schowka w desce rozdzielczej. Zegar, Oświetlenie wewnętrzne |
| 14 |
10 |
Reflektor – prawe światło mijania |
| 15 |
10 |
Światła pozycyjne i tylne – prawe, Poziomowanie reflektorów – prawe, Oświetlenie tablicy rejestracyjnej |
| 16 |
10 |
Reflektor – lewe światło mijania |
| 17 |
20 |
Silnik dmuchawy |
| 18 |
20 |
Podgrzewacze siedzeń |
| 19 |
10 |
System nagłośnienia |
| 20 |
10 |
Rozruch silnika |
| 21 |
15 |
Wycieraczki przedniej szyby – przód |
| 22 |
10 |
Lusterka zewnętrzne |
| 23 |
10 |
System antywłamaniowy |
| 24 |
10 |
Światła stopu. Światła cofania |
| 25 |
10 |
Alarm antywłamaniowy. Silnik dmuchawy, kierunkowskazy, zegar, zestaw oprzyrządowania |
| 26 |
15 |
Wycieraczka tylnej szyby. Spryskiwacze reflektorów. Oświetlenie klimatyzacji. Podgrzewacze siedzeń |
| 27 |
5 |
Poduszka powietrzna SRS |
