Mercedes-Benz Vito W447 (2014-2023) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
18 listopada, 2021

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Mercedes-Benz Vito W447

Dotyczy pojazdów wyprodukowanych w latach:

2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023.

Bezpieczniki elektryczne w pojeździe służą do odłączania uszkodzonych obwodów elektrycznych. Zadziałanie bezpiecznika powoduje wyłączenie podłączonych do danego obwodu komponentów i zanik odpowiednich funkcji.

Przepalone bezpieczniki należy wymieniać na bezpieczniki o identycznych parametrach podanych w poniższych zestawieniach. Parametry bezpiecznika można rozpoznać po kolorze i nadrukowanej liczbie amperów. Porad w tym zakresie udzielają wszystkie fachowe serwisy.

Jeśli po włożeniu nowy bezpiecznik ponownie przepali się, należy zlecić ustalenie i usunięcie przyczyny usterki w fachowym serwisie.

Bezpieczniki i przekaźniki znajdują się w różnych skrzynkach bezpieczników:

Skrzynka bezpieczników w komorze silnika (PDC-E)
Skrzynka bezpieczników we wnęce na nogi pasażera (PDC-P)
Skrzynka bezpieczników we wnęce na nogi pasażera przy słupku A (PDC-F)
Skrzynka bezpieczników z tyłu (PDC-R)
Gniazdo bezpieczników wstępnych obok akumulatora rozruchowego w skrzynce prawego przedniego fotela

Wymianę bezpieczników w gnieździe bezpieczników wstępnych oraz przekaźników w skrzynkach bezpieczników należy zlecać w fachowym serwisie.

Przed wymianą bezpiecznika

Zaciągnąć hamulec postojowy.
Pojazdy z automatyczną skrzynią biegów: Przełączyć skrzynię biegów w położenie P.
Pojazd z mechaniczną skrzynią biegów: Włączyć położenie neutralne.
Wyłączyć wszystkie odbiorniki elektryczne.
Przekręcić kluczyk w położenie 0 i wyjąć ze stacyjki.

Skrzynka bezpieczników w komorze silnika

Otwieranie: Otworzyć pokrywę komory silnika. Przy otwieraniu pokrywy komory silnika przestrzegać zasad bezpieczeństwa opisanych w instrukcji obsługi pojazdu.
Suchą szmatką zebrać ze skrzynki bezpieczników ewentualną wilgoć.
Otworzyć klamry 2 i zdjąć ze skrzynki bezpieczników.
Odchylić osłonę 1 w kierunku strzałki do góry i zdjąć.
Zamykanie: Sprawdzić, czy uszczelka prawidłowo przylega do osłony 1.
Zaczepić osłonę 1 z tyłu i opuścić.
Założyć klamry 2 na skrzynkę bezpieczników i zamknąć.
Zamknąć pokrywę komory silnika (patrz instrukcja obsługi pojazdu).

Bezpieczniki

Widok odwrócony o 90°

Gniazdo bezpiecznika S1

Numer	Opis	Bezpiecznik	Ampery [A]
1	Zawory ESP	F204	25 A
2	Klakson	F205	15 A
3	Moduł sterujący pracą silnika	F206	5 A
4	Moduł sterujący automatycznej skrzyni biegów	F207	25 A
5	nieprzyporządkowany	F208	—
6	nieprzyporządkowany	F209	—
7	nieprzyporządkowany	F210	—

Gniazdo bezpiecznika S2

Numer	Opis	Bezpiecznik	Ampery [A]
1	nieprzyporządkowany	F211	—
2	Zacisk 87 (4)	F212	15 A
3	Zacisk 87 (2)	F213	15 A
4	Zacisk 87 (3)	F214	10 A
5	Zacisk 87 (1)	F215	20 A
6	Moduł sterujący pracą silnika	F216	5 A
7	nieprzyporządkowany	F217	—

Gniazdo bezpiecznika S3

Numer	Opis	Bezpiecznik	Ampery [A]
1	Korektor zasięgu świateł, lewa strona	F229	5 A
2	ESP	F230	5 A
3	Korektor zasięgu świateł, prawa strona	F231	5 A
4	nieprzyporządkowany	F232	—
5	Ogrzewanie filtra paliwa	F233	25 A
6	nieprzyporządkowany	F234	—
7	nieprzyporządkowany	F235	—

Gniazdo bezpiecznika S4

Numer	Opis	Bezpiecznik	Ampery [A]
1	nieprzyporządkowany	F222	—
2	nieprzyporządkowany	F223	—
3	COLLISION PREVENTION ASSIST/DISTRONIC PLUS	F224	7,5 A
4	nieprzyporządkowany	F225	—
5	Wentylator chłodnicy silnika/przesłona chłodnicy	F226	5 A
6	Moduł sterujący automatycznej skrzyni biegów	F227	10 A
7	Dodatkowa pompa olejowa (ZÖP)	F228	15 A

Gniazda bezpieczników S5 do S14

Zobacz także: Mercedes-Benz CLS W219 (2004-2010) - skrzynka bezpieczników i przekaźników

Numer	Opis	Bezpiecznik	Ampery [A]
S5	Syrena alarmu antykradzieżowego	F201	5 A
S6	Moduł sterujący ogrzewania postojowego	F202	20 A
S7	Moduł sterujący reflektorów LED HLI (funkcje reflektorów)	F203	20 A
S8	Moduł sterujący ESP	F218	5 A
S9	nieprzyporządkowany	F219	—
S10	nieprzyporządkowany	F220	—
S11	nieprzyporządkowany	F238	—
S12	Pompa ESP	F237	40 A
S13	Moduł odczytywania sygnałów i realizacji zasterowań CBC 2	F236	40 A
S14	Moduł sterujący reflektorów LED LCU (główne światła LED)	F221	30 A

Dodatkowe bezpieczniki na płycie przekaźników

Numer	Opis	Bezpiecznik	Ampery [A]
—	Wycieraczki szyby przedniej	F239	30 A
—	Rozrusznik, zacisk 50	F240A	25 A
—	nieprzyporządkowany	F241	—

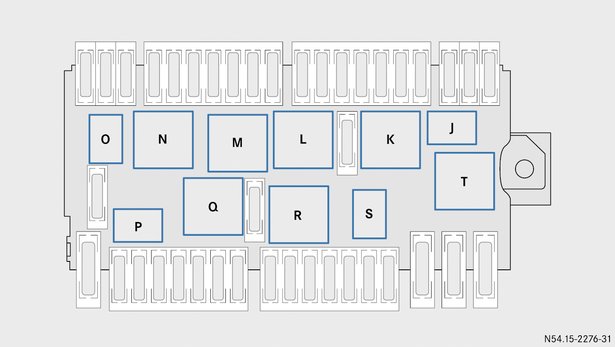

Przekaźniki

Widok odwrócony o 90°

Numer	Opis	Przekaźnik
—	Klakson	J
—	Wycieraczki, praca ciągła	K
—	Wycieraczki, włączanie/wyłączanie	L
—	Rozrusznik	M
—	Zacisk 87	N
—	nieprzyporządkowany	O
—	nieprzyporządkowany	P
—	nieprzyporządkowany	Q
—	Zacisk 15	R
—	nieprzyporządkowany	S
—	nieprzyporządkowany	T

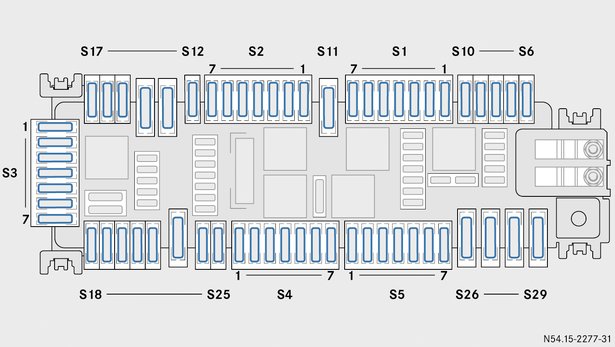

Skrzynka bezpieczników we wnęce na nogi pasażera

Otwieranie: Otworzyć drzwi pasażera.
Wyjąć dywanik podłogowy z wnęki na nogi pasażera.
Odchylić wykładzinę podłogową 1 w kierunku strzałki.

Nacisnąć klamrę 2 i odchylić osłonę 3 w kierunku strzałki, aż do ustalenia w zapadce.
Zdjąć osłonę 3 ze skrzynki bezpieczników do przodu.
Zamykanie: Założyć osłonę 3 po lewej stronie na mocowania i zatrzasnąć.
Opuścić osłonę 3 tak, aby klamra 2 została wyczuwalnie zatrzaśnięta.
Ułożyć wykładzinę podłogową 1.
Włożyć dywanik podłogowy we wnękę na nogi pasażera.
Zamknąć drzwi pasażera.

Bezpieczniki

Gniazdo bezpiecznika S1

Numer	Opis	Bezpiecznik	Ampery [A]
1	Układ dodatkowego ogrzewania powietrza	F28	5 A
2	Główna jednostka obsługowa radia	F29	25 A
2	Przygotowanie do montażu radia	F29	15 A
3	Asystent pasa ruchu, kierownica	F30	10 A
4	Ogrzewanie/klimatyzacja TEMPMATIC/automatyczna klimatyzacja THERMOTRONIC	F31	10 A
5	Panel obsługi z panelem dotykowym pośrodku konsoli środkowej	F32	7,5 A
6	Główna jednostka obsługowa radia (Vito)	F33	5 A
6	Główna jednostka obsługowa radia (Klasa V)	F33	15 A
7	Zapalniczka	F34	15 A

Gniazdo bezpiecznika S2

Numer	Opis	Bezpiecznik	Ampery [A]
1	Moduł sterujący fotela kierowcy	F36	7,5 A
2	Skrzynka bezpieczników w komorze silnika (PDC-E)	F37	30 A
3	Moduł sterujący poduszek powietrznych	F38	7,5 A
4	DAB/cyfrowe radio SDARS/tuner TV	F39	5 A
5	nieprzyporządkowany	F40	—
6	nieprzyporządkowany	F41	—
7	Moduł sterujący fotela pasażera	F42	7,5 A

Gniazdo bezpiecznika S3

Numer	Opis	Bezpiecznik	Ampery [A]
1	Moduł osłony kolumny kierownicy	F49	5 A
2	Główna jednostka obsługowa radia, wyświetlacz i wentylator	F50	7,5 A
3	Uchwyt telefonu	F51	5 A
4	Media Interface	F52	5 A
5	System naliczania opłat drogowych (DSRC), rynek japoński	F53	7,5 A
6	Dmuchawa układu klimatyzacji	F54	30 A
7	Stacyjka/elektroniczna blokada kierownicy	F55	20 A

Gniazdo bezpiecznika S4

Numer	Odbiornik	Bezpiecznik	Ampery [A]
1	Moduł sterujący drzwi przednich lewych	F64	30 A
2	Moduł sterujący drzwi przednich prawych	F65	30 A
3	Wycieraczka szyby w drzwiach bagażnika, prawa strona (Vito)	F66	20 A
4	Elektryczny hamulec postojowy (EFS)	F67	7,5 A
5	Moduł sterujący poduszek powietrznych	F68	7,5 A
6	Automatyczne wyłączanie poduszki powietrznej pasażera	F69	5 A
7	nieprzyporządkowany	F70	—

Gniazdo bezpiecznika S5

Numer	Opis	Bezpiecznik	Ampery [A]
1	nieprzyporządkowany	F71	—
2	Gniazda 12 V w przestrzeni ładunkowej	F72	15 A
3	Elektryczny hamulec postojowy (EFS)	F73	30 A
4	Elektryczne drzwi przesuwne z lewej strony	F74	30 A
5	Moduł 1 przyczepy	F75	15 A
6	Moduł 2 przyczepy	F76	25 A
7	Moduł 3 przyczepy	F77	25 A

Gniazda bezpieczników S6 do S29

Zobacz także: Mercedes-Benz Axor (2004-2014) - skrzynka bezpieczników i przekaźników

Numer	Opis	Bezpiecznik	Ampery [A]
S6	nieprzyporządkowany	F23	—
S7	Moduł sterujący przyczepy	F24	7,5 A
S8	Akumulator dodatkowy, złącze ładowania	F25	10 A
S9	Moduł sterujący przyczepy	F26	15 A
S10	Skrzynka bezpieczników we wnęce na nogi pasażera przy słupku A (PDC-F)	F27	5 A
S11	Ogrzewanie szyby tylnej	F35	30 A
S12	System multimedialny z tyłu	F43	10 A
S13	Dopasowywanie napinacza pasa bezpieczeństwa przy fotelu przednim lewym (PRE-SAFE®)	F44	40 A
S14	Dopasowywanie napinacza pasa bezpieczeństwa przy fotelu przednim prawym (PRE-SAFE®)	F45	40 A
S15	Układ oczyszczania spalin SCR 3	F46	10 A
S16	Układ oczyszczania spalin SCR 2	F47	20 A
S17	Układ oczyszczania spalin SCR 1	F48	15 A
S18	Układ oczyszczania spalin, przekaźnik SCR	F56	15 A
S19	Układ dodatkowego ogrzewania powietrzem.	F57	25 A
S20	nieprzyporządkowany	F58	—
S21	Moduł sterujący fotela pasażera	F59	30 A
S22	Moduł sterujący fotela kierowcy	F60	30 A
S23	Wzmacniacz, system nagłaśniający	F61	40 A
S24	Kierunkowskazy na dachu	F62	10 A
S25	Moduł sterujący zasilania paliwem	F63	20 A
S26	Dach panoramiczny	F78	30 A
S27	Moduł odczytywania sygnałów i realizacji zasterowań CBC 1	F79	40 A
S28	Moduł odczytywania sygnałów i realizacji zasterowań CBC 3	F80	40 A
S29	Dmuchawa klimatyzacji z tyłu	F81	30 A

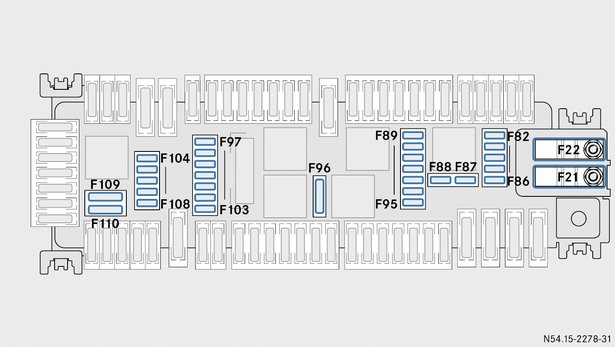

Dodatkowe bezpieczniki na płycie przekaźników

Numer	Opis	Bezpiecznik	Ampery [A]
—	Dodatkowa nagrzewnica PTC	F21	200 A
—	Akumulator dodatkowy	F22	200 A
—	Centralna magistrala danych Star 2	F82	5 A
—	Stacyjka	F83	7,5 A
—	Panel obsługi na konsoli środkowej/panel obsługi z lewej strony obok kierownicy	F84	7,5 A
—	Odbiornik zdalnej obsługi radiowej/moduł KOM	F85	5 A
—	Antena RF	F86	5 A
—	Złącze diagnostyczne	F87	10 A
—	Zestaw wskaźników	F88	10 A
—	Włącznik świateł	F89	5 A
—	Asystent kąta martwego	F90	5 A
—	Układ oczyszczania spalin, moduł sterujący SCR	F91	5 A
—	Moduł sterujący zasilania paliwem	F92	5 A
—	Przygotowanie do montażu radia	F93	7,5 A
—	System naliczania opłat drogowych (DSRC), rynek japoński	F93	7,5 A
—	nieprzyporządkowany	F94	—
—	Oświetlenie schowka w tablicy rozdzielczej	F95	5 A
—	Wycieraczka szyby w tylnej klapie/w drzwiach bagażnika z lewej strony (Vito)	F96	15 A
—	PARKTRONIC/aktywny asystent parkowania	F97	5 A
—	Moduł odczytywania sygnałów i realizacji zasterowań, przewód kontrolny CBC	F98	5 A
—	Kontrola ciśnienia w oponach	F99	5 A
—	Wzmacniacz, system nagłaśniający	F100	5 A
—	Panel obsługi w dachu	F101	10 A
—	nieprzyporządkowany	F102	—
—	Instalacja przygotowana do montażu taksometru	F103	5 A
—	System multimedialny z tyłu, lewy wyświetlacz	F104	5 A
—	Zestaw multimedialny z tyłu, prawy wyświetlacz	F105	5 A
—	Kamera systemów wspomagających kierowcę	F106	5 A
—	Instalacja przygotowana do montażu TV/kamery obserwacji ruchu drogowego	F107	5 A
—	Kamera cofania/kamera 360°	F108	7,5 A
—	nieprzyporządkowany	F109	—
—	Moduł odczytywania sygnałów i realizacji zasterowań CBC 5	F110	30 A

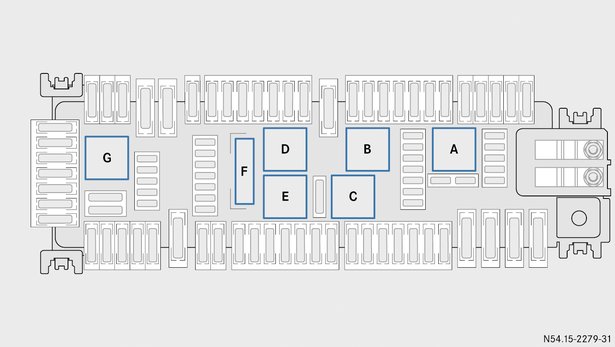

Przekaźniki

Numer	Opis	Przekaźnik
—	Przekaźnik zacisku 15	A
—	Wycieraczka szyby tylnej	B
—	Zacisk 15 R2	C
—	Ogrzewanie szyby tylnej	D
—	Zacisk 15 R1	E
—	Zacisk 30 G	F
—	Układ oczyszczania spalin, pompa tłocząca SCR	G

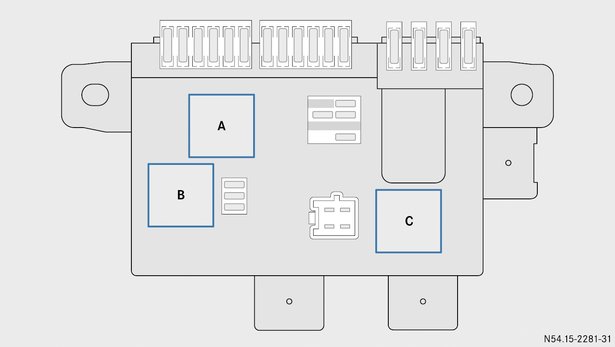

Skrzynka bezpieczników we wnęce na nogi pasażera przy słupku A

Otwieranie: Otworzyć drzwi pasażera.
Otworzyć osłonę 1 w kierunku strzałki i zdjąć.
Widać skrzynkę bezpieczników przy słupku A.
Zamykanie: Włożyć osłonę 1 po lewej stronie w okładzinę boczną i zamknąć.
Zamknąć drzwi pasażera.

Zobacz także: Mercedes-Benz Sprinter 907, 910 (2018-2023) - skrzynka bezpieczników i przekaźników

Bezpieczniki

Gniazdo bezpiecznika S1

Numer	Opis	Bezpiecznik	Ampery [A]
1	Ogrzewanie/wentylowanie tylnego fotela w 1. rzędzie z lewej strony	F305	10 A
2	Ogrzewanie/wentylowanie fotela w 1. rzędzie z prawej strony	F308	10 A
3	Ogrzewanie/wentylowanie tylnego fotela w 2. rzędzie z lewej strony	F310	10 A
4	Ogrzewanie/wentylowanie fotela w 2. rzędzie z prawej strony	F309	10 A
5	nieprzyporządkowany	F316	—
6	Moduł sterujący ogrzewania/wentylowania foteli	F317	5 A

Gniazdo bezpiecznika S2

Numer	Opis	Bezpiecznik	Ampery [A]
1	Parametryzowany moduł specjalny (PSM)	F303	25 A
2	Parametryzowany moduł specjalny (PSM)	F304	25 A
3	Lodówka w konsoli środkowej	F306	10 A
4	Przetwornik napięcia	F312	30 A
5	Elektryczne drzwi przesuwne z prawej strony/klapa tylna EASY-PACK	F311	30 A
6	nieprzyporządkowany	F318	—

Gniazda bezpieczników S3 do S6

Numer	Opis	Bezpiecznik	Ampery [A]
S3	Ładowarka MARCO POLO, złącze ładowania	F300	25 A
S4	Zacisk 30, producent zabudowy	F321	25 A
S4	Uchwyt na napoje w konsoli środkowej	F321	10 A
S5	nieprzyporządkowany	F302	—
S6	Układ dodatkowego ogrzewania powietrza	F323	25 A

Gniazdo bezpiecznika S10

Numer	Opis	Bezpiecznik	Ampery [A]
1	Tachograf	F301	5 A
2	nieprzyporządkowany	F307	—
3	Tachograf	F315	7,5 A
5	Kluczyk w stacyjce jest w położeniu 2 Sygnał włączania: lodówka, uchwyt na napoje, przetwornik w konsoli środkowej	F314	5 A
6	Zacisk 61, producent zabudowy	F319	15 A
6	Jedynie dla producenta zabudów Westfalia	F319	5 A
7	Zacisk 15, producent zabudowy	F320	15 A
7	Jedynie dla producenta zabudów Westfalia	F320	5 A
8	Układ dodatkowego ogrzewania powietrza	F322	5 A

Przekaźniki

Widok odwrócony o 90°

Numer	Opis	Przekaźnik
—	Przekaźnik zacisku 15	A
—	nieprzyporządkowany	B
—	nieprzyporządkowany	C

Skrzynka bezpieczników z tyłu

Otwieranie: Otworzyć klapę tylną.
Wyjąć zestaw narzędzi ze schowka z tyłu (patrz instrukcja obsługi pojazdu).
Wyjąć kształtkę na narzędzia 1 z bocznej okładziny.
Przedstawione są 3 gniazda bezpieczników i gniazdo przekaźników.
Zamykanie: Włożyć kształtkę na narzędzia 2 do schowka z tyłu i zablokować.
Schować narzędzia, założyć osłonę schowka i zatrzasnąć (patrz instrukcja obsługi pojazdu).
Zamknąć klapę tylną.

Bezpieczniki i przekaźniki

Gniazdo bezpieczników i przekaźników za kształtką na narzędzia.

Bezpieczniki

Numer	Opis	Bezpiecznik	Ampery [A]
1	Gniazdo 12 V w 1. rzędzie foteli z lewej strony	F352	15 A
2	Gniazdo 12 V w 2. rzędzie foteli z lewej strony	F350	15 A
3	Gniazdo 12 V w 2. rzędzie foteli z prawej strony	F351	15 A

Przekaźnik

Numer	Opis	Przekaźnik
4	Gniazda 12 V z tyłu	K127

Gniazdo bezpieczników wstępnych

Otwarta przegroda akumulatora w skrzynce prawego przedniego fotela

Gniazdo bezpieczników wstępnych 1 znajduje się obok akumulatora rozruchowego w skrzynce prawego przedniego fotela.

Wymianę bezpieczników w gnieździe bezpieczników wstępnych 1 należy zawsze zlecać w fachowym serwisie.

Bezpieczniki A3, A7, A10, A 11, A13 i A16 znajdują się na spodzie.

Numer	Opis	Bezpiecznik	Ampery [A]
1	nieprzyporządkowany	A16	—
2	nieprzyporządkowany	A15	—
3	Rozrusznik	A1	Bezpiecznik pirotechniczny
4	Skrzynka bezpieczników we wnęce na nogi pasażera przy słupku A (PDC-F)	A8	150 A
5	Akumulator dodatkowy	A12	150 A
6	Moduł sterujący świec żarowych	A2	100 A
7	Alternator	E2	350 A
8	Wentylator chłodnicy silnika	A10	100 A
9	nieprzyporządkowany	A9	—
10	Skrzynka bezpieczników w komorze silnika (PDC-E)	A7	150 A
11	nieprzyporządkowany	A14	—
12	nieprzyporządkowany	A3	—
13	Skrzynka bezpieczników we wnęce na nogi pasażera (PDC-P)	A6	250 A
14	Moduł odczytywania sygnałów i realizacji zasterowań CBC	A13	40 A
15	nieprzyporządkowany	A5	—
16	Elektryczne wspomaganie kierownicy	A11	100 A
17	Gniazda z tyłu	A4	50 A

Jakub Wojciechowski

Wszystkie wpisy

Czy ten wpis był przydatny?

Wybierz gwiazdkę, aby ocenić wpis!

Średnia ocen 3.7 / 5. Liczba ocen: 3

Brak ocen. Bądź pierwszą osobą - zostaw opinię!

tomi 26 sty 2025

super polecam

Odpowiedz

Dodaj komentarz Anuluj pisanie odpowiedzi

Poprzedni wpis

Ford Ranger (2020) – skrzynka bezpieczników i przekaźników

Następny wpis

Mercedes-Benz Vito W447 (2014-2023) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Mercedes-Benz Vito W447

Dotyczy pojazdów wyprodukowanych w latach:

Przed wymianą bezpiecznika

Skrzynka bezpieczników w komorze silnika

Bezpieczniki

Przekaźniki

Skrzynka bezpieczników we wnęce na nogi pasażera

Bezpieczniki

Dodatkowe bezpieczniki na płycie przekaźników

Przekaźniki

Skrzynka bezpieczników we wnęce na nogi pasażera przy słupku A

Bezpieczniki

Przekaźniki

Skrzynka bezpieczników z tyłu

Bezpieczniki i przekaźniki

Gniazdo bezpieczników wstępnych

Jakub Wojciechowski

Dodaj komentarz Anuluj pisanie odpowiedzi

Ford Ranger (2020) – skrzynka bezpieczników i przekaźników

Mercedes-Benz Klasa A W177/V177 (2018-2023) – skrzynka bezpieczników i przekaźników

Popularne wpisy

Kategorie

Ostatnie wpisy
