Schemat skrzynek bezpieczników i przekaźników – Mercedes-Benz T1
Dotyczy pojazdów produkowanych w latach:
1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 i 1995.

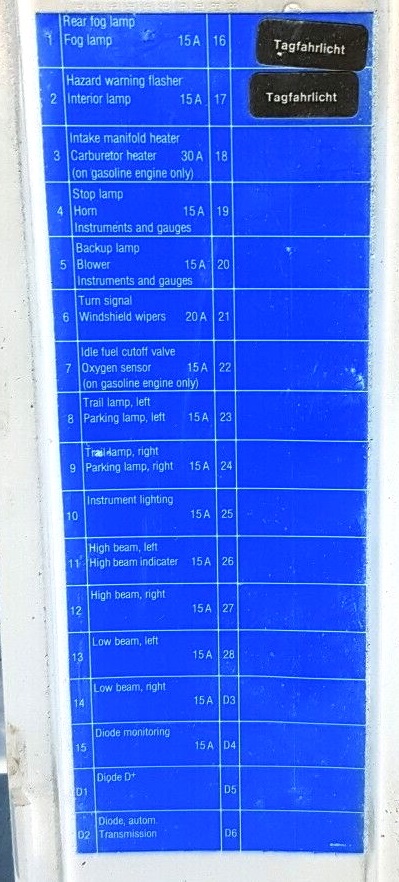

Skrzynka bezpiecznikowa
Główna skrzynka bezpieczników znajduje się po stronie pasażera w dolnej części tablicy rozdzielczej.
Opis
- 15A Tylne światło przeciwmgielne, światła przeciwmgielne.
- 15A Sygnalizacja zagrożenia, oświetlenie wewnętrzne, tachograf, zegar.
- 30A Nagrzewnica kolektora dolotowego, nagrzewnica gaźnika (tylko silnik benzynowy)
- 15A Światło stopu, sygnał (klakson), tablica wyników (tablica rozdzielcza)
- 15A Wskaźnik cofania, wycieraczka, tablica rozdzielcza
- 20A Kierunkowskazy, czystsze
- 15A Sonda lambda, zawór odcinający biegu jałowego (tylko silnik benzynowy)
- 15A Lampa tylna lewa, lampa obrysowa lewa
- 15A Lampa tylna prawa, lampa pozycyjna prawa
- 15A Oświetlenie instrumentów
- 15A Światła drogowe lewe
- 15A Światła drogowe prawe
- 15A Światło mijania w prawo
- 15A Światło mijania lewe
- Monitorowanie diody 15A
- Dioda 15A D
- Automatyczna skrzynia biegów z diodą 15A
- 20A Dodatkowa grzałka
- Radio 15A
- 15A Oświetlenie przestrzeni ładunkowej
- 20A Podgrzewane lustro
- 15A Dodatkowa grzałka
- 15A Automatyczna skrzynia biegów
- 15A Automatyczna skrzynia biegów
Niektóre przekaźniki mogą być instalowane za skrzynką bezpieczników (np. przekaźnik świetlny) lub mogą stanowić osobną skrzynkę.
