Mercedes-Benz SLK i SLC R172 (2012-2019) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
8 lipca, 2022

Schemat skrzynek bezpieczników i przekaźników – Mercedes-Benz SLK i SLC R172

Dotyczy pojazdów produkowanych w latach:

2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

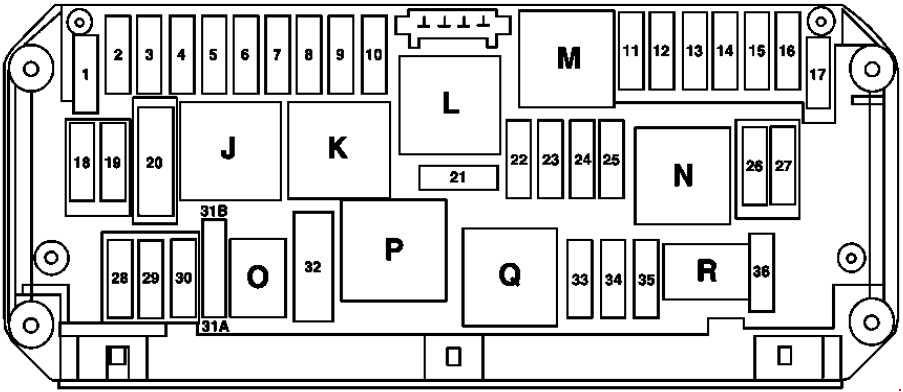

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika pod pokrywą.

Mercedes-Benz SLK i SLC R172 (2012-2019) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Elektroniczna jednostka sterująca programu stabilności	25
2	Sterownik dachowy Vario	30
3	Sterownik dachowy Vario	30
4	Sterownik reflektorów (do roku modelowego 2017) Dotyczy silnika wysokoprężnego:Czujnik kondensacji filtra paliwa z elementem grzejnym (do roku modelowego 2017)	20
5	Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym Elektrohydrauliczne wspomaganie kierownicy przez komorę silnika/złącze elektryczne FFS (od roku modelowego 2017) Przełącznik świateł zewnętrznych (od roku modelowego 2017)	7,5
6	Obowiązuje dla silnika Diesla: jednostka sterująca CDI Obowiązuje dla silnika benzynowego: jednostka sterująca ME-SFI	10
7	Rozrusznik przez obwód rozrusznika 50 przekaźnik	20
8	Jednostka sterująca uzupełniającego systemu przytrzymującego	7,5
9	Gniazdo wewnętrzne pojazdu, przednia Zapalniczka z oświetleniem popielniczki	15
10	Silnik wycieraczek, Nagrzewnica pozycji parkowania wycieraczek (do roku modelowego 2017)	30
11	Wyświetlacz Audio/COMAND Panel sterowania Audio/COMAND	7,5
12	Jednostka sterująca i operacyjna ACC Jednostka sterująca panelu sterowania napowietrznej Jednostka sterująca modułu rury kolumny kierownicy (stan na rok modelowy 2017)	7,5
13	Jednostka sterująca modułu kolumny kierownicy Kamera wielofunkcyjna	7,5
14	Elektroniczna jednostka sterująca programu stabilności	7,5
15	Jednostka sterująca uzupełniającego systemu przytrzymującego	7,5
16	Złącze elektryczne wentylatora radiowego (od roku modelowego 2017) Obowiązuje z przekładnią 725: INTERFEJS BEZPOŚREDNIEGO WYBORU (od roku modelowego 2017) Złącze elektryczne modułu nawigacyjnego (do roku modelowego 2017)	5
16	Obowiązuje dla przekładni 722: Elektroniczna jednostka sterująca modułu dźwigni zmiany biegów Obowiązuje z przekładnią 725: INTERFEJS BEZPOŚREDNIEGO WYBORU	7,5
17	Zespół lampy przedniej lewy i zespół lampy przedniej prawej	30
17	Obowiązuje do 31.05.2012: Jednostka sterująca napowietrznego panelu sterowania	7,5
18	Górna jednostka sterująca panelu sterowania Górna jednostka sterująca panelu sterowania Przekaźnik rezerwowy (do roku modelowego 2017)	7,5
19	Obowiązuje z skrzynią biegów 725: Elektroniczna jednostka sterująca blokady zapłonu Obowiązuje dla ręcznej skrzyni biegów: Elektroniczna jednostka sterująca blokady zapłonu Elektryczna jednostka sterująca blokady kierownicy	20
20	Elektroniczna jednostka sterująca programu stabilności	40
21	Lampka w schowku na rękawiczki	7,5
22	Silnik wentylatora do silnika spalinowego wewnętrznego spalania i klimatyzacji ze zintegrowanym sterowaniem (stan na rok modelowy 2017) Obowiązuje dla silnika 152, 271, 274, 276, 651: Złącze elektryczne dla wiązki wewnętrznej i wiązki przewodów silnika Obowiązuje dla silnika 276, 651: Komora silnika /złącze elektryczne wnętrza pojazdu Obowiązuje dla silnika 152, 271, 276, 651: Obwód 87 Tuleja złącza M2e Obowiązuje dla silnika 274: Tuleja złącza, obwód 87/2 Obowiązuje dla silnika wysokoprężnego: Jednostka sterująca CDI Komora silnika/złącze elektryczne FFS [RBA] (do roku modelowego 2017)	15
23	Obowiązuje dla silników 152, 271, 274, 276: Złącze elektryczne dla wiązki wewnętrznej i wiązki przewodów silnika Obowiązuje dla silnika wysokoprężnego: Zawór kontroli ilości Obwód 87 Tuleja złącza M1e (od roku modelowego 2017) Obowiązuje dla silnika 276: Komora silnika/wnętrze pojazdu złącze elektryczne (do roku modelowego 2017)	20
24	Obowiązuje dla silnika 152, 271, 274, 276: Złącze elektryczne dla wiązki wewnętrznej i wiązki przewodów silnika Obowiązuje dla silnika 274: Przekaźnik pompy cyrkulacyjnej płynu chłodzącego Obowiązuje dla silnika wysokoprężnego: Komora silnika/wewnętrzne złącze elektryczne pojazdu Jednostka sterująca CDI (do roku modelowego 2017 ) Pojazdy chińskie: Siłownik żaluzji chłodnicy (stan na rok modelowy 2017)	15
25	Obowiązuje dla silnika 276: Obwód 87 Tuleja złącza M4e Obowiązuje dla silnika 274: Obwód 87 Tuleja złącza M1 Obowiązuje dla silnika 152: Obwód 87 Tuleja złącza Obowiązuje dla silnika wysokoprężnego:Czujnik tlenu przed katalizatorem Obowiązuje dla silnika 651: (od 01.06. 2015) Sterownik czujnika NOx za filtrem cząstek stałych do silników diesla Sterownik czujnika NOx za katalizatorem SCR	15
26	Zespół lewej lampy przedniej i zespół prawej lampy przedniej (stan na rok modelowy 2017) Radio (do roku modelowego 2017) Jednostka sterująca COMAND (do roku modelowego 2017)	20
27	Elektroniczna jednostka sterująca stacyjki Obowiązuje dla silnika wysokoprężnego: Jednostka sterująca CDI Obowiązuje dla silnika benzynowego: Jednostka sterująca ME-SFI	7,5
28	Zestaw wskaźników Zegar analogowy	7,5
29	Silnik siłownika regulacji zasięgu prawego reflektora (stan na rok modelowy 2017) Zespół prawego przedniego reflektora (do roku modelowego 2017)	10
30	Silnik siłownika regulacji zasięgu lewego reflektora (stan na rok modelowy 2017) Zespół lampy przedniej lewego (do roku modelowego 2017)	10
31A	Lewy klakson fanfary Prawy klakson fanfary	15
31B	Lewy klakson fanfary Prawy klakson fanfary	15
32	Obowiązuje dla silnika 274: Elektryczna pompa powietrza (od roku modelowego 2017) Obowiązuje dla silnika 651: Jednostka sterująca AdBlue®	40
33	Dotyczy transmisji 722: W pełni zintegrowana jednostka sterująca transmisją	10
34	Jednostka sterująca układu paliwowego Dotyczy silnika 651:Jednostka sterująca AdBlue	7,5
35	Elektroniczna jednostka sterująca programu stabilności Zintegrowany czujnik radarowy prawego zewnętrznego tylnego zderzaka i zintegrowany czujnik radarowy lewego zewnętrznego tylnego zderzaka (stan na rok modelowy 2017)	5
36	Sterownik COLLISION PREVENTION ASSIST (stan na rok modelowy 2017) Sterownik elektryczny DISTRONICCzujnik DISTRONIC lewego przedniego zderzaka (do roku modelowego 2017) Czujnik DISTRONIC prawego przedniego zderzaka (do roku modelowego 2017)	7,5

	Przekaźnik
J	Obwód 15 przekaźnik
K	Obwód przekaźnika 15R
L	Przekaźnik rezerwowy
M	Przekaźnik obwodu rozrusznika 50
N	Obwód silnika 87 przekaźnik
O	Przekaźnik klaksonowy
P	Obowiązuje dla silnika 271, 274 lub 651.9 od 01.06.2015: Przekaźnik Adblue/wtórnego wtrysku powietrza
Q	Obowiązuje do 29.02.2016: Przekaźnik rezerwowy
R	Obwód podwozia 87 przekaźnik

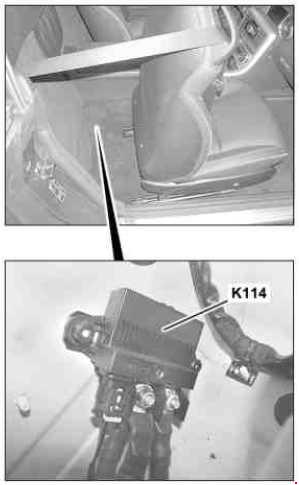

Skrzynka bezpieczników wstępnych silnika

Z ECO start/stop

Bez ECO start/stop

Numer	Opis	Ampery [A]
150	Zapasowy	–
151	Silnik wentylatora do silnika spalinowego i klimatyzacji ze zintegrowanym sterowaniem	100
152	Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym	150
153	ECO start/stop: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym z wyjątkiem ECO start/stop: Zapasowy	100
153	ECO start/stop (stan na rok modelowy 2017): Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	60
154	z wyjątkiem ECO start/stop: Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym ECO start/stop: Zapasowa	100
155	Zapasowy	–
156	Zapasowy	–
157	Obowiązuje od 01.06.2015 Elektrohydrauliczne wspomaganie kierownicy	100
157	Od roku modelowego 2017: Elektrohydrauliczne wspomaganie kierownicy	120
158	Regulator dmuchawy i silnik dmuchawy	50
158	Od roku modelowego 2017: Regulator dmuchawy i silnik dmuchawy	40
159	Sterownik dachowy Vario	40
160	Obowiązuje z transmisją 725: W pełni zintegrowana jednostka sterująca transmisją	60
161	Przednia jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym	100
162	Zapasowy	–
163	Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym	150
163	Od roku modelowego 2017: Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnika	200
164	ECO start/stop: Zasilanie przez funkcję ECO start/stop dodatkowy akumulator oprócz ECO start/stop: Zasilanie z pokładowego akumulatora instalacji elektrycznej	100
164	Od roku modelowego 2017: Zasilanie przez funkcję ECO start/stop dodatkowy akumulator	200

Skrzynka bezpieczników przedziału bagażowego

Skrzynka bezpieczników znajduje się w bagażniku za osłoną przegrody.

Mercedes-Benz SLK i SLC R172 (2012-2019) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
37	Fotel kierowcy – Elektromagnes NECK-PRO zagłówka Przedni fotel pasażera – Elektromagnes NECK-PRO zagłówka	7,5
38	Zapasowy	–
39	Sterownik drzwi lewych	30
40	Jednostka sterująca adaptacyjnego systemu tłumienia	15
41	Sterownik drzwi prawych	30
42	Jednostka sterująca układu paliwowego	25
43	Zapasowy	–
44	Zapasowy	–
45	Zapasowy	–
46	Wzmacniacz antenowy FM, AM i CL [ZV] Wzmacniacz antenowy FM 2, DAB i TV (do roku modelowego 2017) Syrena alarmowa Czujnik ochrony wnętrza	7,5
47	Zapasowy	–
48	Zapasowy	–
49	Ogrzewanie tylnej szyby	30
50	Prawy odwracalny zwijacz napięcia awaryjnego	50
51	Lewy odwracalny zwijacz napięcia awaryjnego	50
52	Zapasowy	–
53	Zapasowy	–
54	Zapasowy	–
55	Zapasowy	–
56	Zapasowy	–
57	Zapasowy	–
58	Zapasowy	–
59	Elektryczna jednostka sterująca hamulca postojowego	5
60	Zapasowy	–
61	Jednostka sterująca AIRSCARF	25
62	Jednostka sterująca fotela kierowcy	30
63	Jednostka sterująca AIRSCARF	25
64	Jednostka sterująca przedniego fotela pasażera	30
65	Dotyczy skrzyni biegów 722, 725 (ECO start/stop) (do roku modelowego 2017) Elektryczna pompa oleju	10
66	Zapasowy	–
67	Jednostka sterująca wzmacniacza systemu dźwiękowego	40
68	Jednostka kontroli dźwięku silnika (stan na rok modelowy 2017)	15
69	Radio (od roku modelowego 2017) Jednostka sterująca COMAND (od roku modelowego 2017)	20
70	Jednostka sterująca monitora ciśnienia w oponach	5
71	Obowiązuje dla silnika 274: Silnik siłownika lewej klapy wydechowej (stan na rok modelowy 2017)	7,5
72	Gniazdo schowka w konsoli środkowej (do roku modelowego 2017)	15
73	Obowiązuje dla silników 274, 276: Przekaźnik pompy obiegowej chłodnicy powietrza doładowującego (stan na rok modelowy 2017)	10
74	Jednostka sterująca KEYLESS-GO	7,5
75	Sterownik dachowy Vario	20
76	Jednostka sterująca MAGIC SKY CONTROL	7,5
77	Wzmacniacz / kompensator antenowy systemu telefonii komórkowej	5
78	Jednostka sterująca interfejsu multimedialnego (do roku modelowego 2017)	7,5
79	Multimedialna jednostka przyłączeniowa (stan na rok modelowy 2017) Jednostka sterująca czujników radarowych (do roku modelowego 2017)	5
80	Jednostka sterująca systemu parkowania	7,5
81	Płytka kontaktowa telefonu komórkowego	5
82	Kamera cofania (stan na rok modelowy 2017)	5
83	Dedykowana jednostka sterująca komunikacji krótkiego zasięgu (stan na rok modelowy 2017) Złącze elektryczne zasilania VICS i elektronicznego poboru opłat (do roku modelowego 2017)	7,5
84	Jednostka sterująca Digital Audio Broadcasting (do roku modelowego 2017) Jednostka sterująca cyfrowego radia satelitarnego (SDAR) (do roku modelowego 2017)	5
85	Moduł tunera (stan na rok modelowy 2017) Tuner telewizji cyfrowej (do roku modelowego 2017)	7,5
86	Jednostka sterująca osłoną kamery (stan na rok modelowy 2017)	5
87	Jednostka sterująca HERMES (od roku modelowego 2017) Jednostka sterująca eCall Russia (GLONASS) (od roku modelowego 2017) Jednostka sterująca systemu połączeń alarmowych (do roku modelowego 2017)	7,5
88	Zasilanie wewnętrzne tylnej jednostki sterującej SAM z bezpiecznikiem i modułem przekaźnikowym	80
89	Elektryczna jednostka sterująca hamulca postojowego	30
90	Elektryczna jednostka sterująca hamulca postojowego	30
91	Zapasowy	–
92	Zapasowy	–

	Przekaźnik
A	Zacisk 15 przekaźnik
B	Obwód przekaźnika 15R (1)
C	Podgrzewany przekaźnik tylnej szyby
D	Przekaźnik pompy paliwa
R	Zapasowy
F	przekaźnik regulacji siedzenia
G	Obwód przekaźnika 15R (2)
