Mercedes-Benz Klasy E W210 (1995-2002) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 28 sierpnia, 2022
Mercedes-Benz Klasy E W210 (1995-2002) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Mercedes-Benz Klasy E W210

Dotyczy pojazdów nowych w latach:

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.



Mercedes-Benz E200, E220, E230, E240, E250, E270, E280 , E290, E300, E320, E420, E36, E50, E55, E60



Za zapalniczkę (gniazda zasilania) w Mercedesie-Benz Klasy E odpowiadają bezpieczniki 1 (do 31.5.99) lub 3 (od 1.6.99) (przednia zapalniczka), 6 (do 31.5). 99) lub 5 (od 1.6.99) (Przednia zapalniczka – przy przejściu z obwodu 15R na obwód 30 na życzenie klienta) w skrzynce bezpiecznikowej komory silnika.



Skrzynka bezpieczników tablicy rozdzielczej (moduł świetlny)

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.

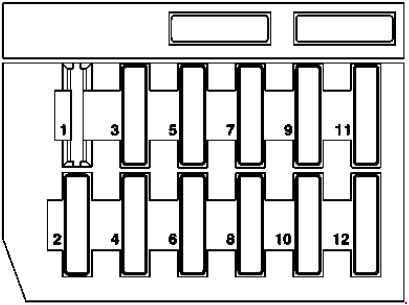

Schemat skrzynki bezpieczników (pojazdy z kierownicą po lewej stronie)

Mercedes-Benz Klasy E W210 (1995-2002) - skrzynka bezpieczników i przekaźników

Przyporządkowanie bezpieczników w tablicy rozdzielczej (lewa strona)

Numer Opis Ampery [A]
1 Nieużywany –
2 Wyłącznik świateł stopu
Tempomat		 15
3 Prawe światło drogowe

Lampka kontrolna świateł drogowych

 7,5
4 Lampka cofania

Lampka kierunkowskazów

Sterowanie wycieraczkami tylnymi (model 210 T)
Sterowanie przyciemnianiem lusterka wstecznego

Sterowanie wspomaganiem parkowania

 15
5 Lewe światło drogowe 7,5
6 Prawe światło mijania 15
7 Przednie prawe światło postojowe
Prawa tylna lampa		 7,5
8 Lewe światło mijania 15
9 Lewa lampa przeciwmgielna

Prawa lampa przeciwmgielna

 15
10 Przednie lewe światło postojowe
Lewa lampa tylna		 7,5
11 Lampka tablicy rejestracyjnej
Podświetlenie przyrządówPodświetlenie symboli
Automatyczna regulacja zasięgu reflektorów		 7,5
12 Tylne światło przeciwmgielne 7,5



Schemat skrzynki bezpieczników (pojazdy z kierownicą po prawej stronie)

Mercedes-Benz Klasy E W210 (1995-2002) - skrzynka bezpieczników i przekaźników

Przyporządkowanie bezpieczników w tablicy rozdzielczej (prawa strona)

Numer Opis Ampery [A]
1 Lewa lampa przeciwmgielna

Prawa lampa przeciwmgielna

 15
2 Tylne światło przeciwmgielne 7,5
3 Prawa przednia lampa postojowa

Prawa tylna lampa

 7,5
4 Lewa przednia lampa postojowa
Lewa lampa tylna		 7,5
5 Lewe światło drogowe 7,5
6 Lampka tablicy rejestracyjnej
Podświetlenie przyrządówPodświetlenie symboli
Automatyczna regulacja zasięgu reflektorów		 7,5
7 Prawe światło drogowe

Lampka kontrolna świateł drogowych

 7,5
8 Lewe światło mijania 15
9 Lampka stopu
Tempomat		 15
10 Prawe światło mijania 15
11 Nieużywany –
12 Światło cofania/kierunkowskaz
Sterowanie wycieraczką tylnej szyby (model 210 T)
Sterowanie przyciemnianiem lusterka wstecznegoSterowanie wspomaganiem parkowania		 15

Skrzynka bezpieczników w komorze silnika

Lokalizacja skrzynki bezpieczników

Znajduje się w komorze silnika (po lewej stronie).



Przyporządkowanie bezpieczników w komorze silnika

Numer Opis Ampery [A]
1 do 31.5.99: Zapalniczka przednia 15
2 do 28.02.97: Zapasowa jednostka sterująca otwierania drzwi garażowych (USA)
od 1.3.97 do 31.5.99: Jednostka sterująca/wyświetlająca z jednostką sterującą (Japonia)		 7,5
2 od 1.6.99: Przednia zapalniczka do cygar 15
3 Przełącznik kombinowany:

Przełącznik świateł mijania

Przełącznik spryskiwacza z funkcją wycierania jednym dotknięciem
Przełącznik wycieraczek
Lampka w schowku na rękawiczki

 15
4 Zestaw wskaźników
Automatyczna nagrzewnica (HAU), do 31.5.99:
Jednostka sterująca z przyciskiem HEAT
Duovalve
Pompa cyrkulacyjna chłodziwa
Klimatyzacja lub, w USA, Tempmatic:
Jednostka sterująca z przyciskiem klimatyzacji
Pompa cyrkulacyjna chłodziwa DuovalveKlimatyzacja automatyczna:

Moduł sterowania i obsługi AAC jako od 1.3.97 do 31.5.99:

Jednostka obsługi/wyświetlacza z jednostką sterującą (Japonia)
Silniki 111, 112, 113 i elektroniczny program stabilizacji (ESP), od 1.6.99 do 31.5.00:

Czujnik kąta skrętu

 10
5 do 28.2.97:

Włącznik świateł awaryjnych
Lewy dodatkowy kierunkowskaz
Prawy dodatkowy kierunkowskaz
od 1.6.99:

Przednia zapalniczka (przy przejściu z obwodu 15R na obwód 30 na życzenie klienta)

 15
6 do 31.5.99: Zapalniczka przednia (przy konwersji z obwodu 15R na obwód 30 na życzenie klienta) 15
7 do 28.2.97:

Zestaw wskaźników
Automatyczne ogrzewanie (HAU):
Jednostka sterująca przycisku HEAT
Dmuchawa wentylatora
Zawór przełączający klapy świeżego powietrza/recyrkulacji powietrza
Silnik 104, 111:
Jednostka sterująca HFM-SFI za pośrednictwem przekaźnika elektronicznego przyspieszenia (EFP)
Wersja taksówki: Taksometr

 20
7 Zestaw przyrządów
Nagrzewnica automatyczna (HAU), od 1.3.97 do 31.5.99:
Jednostka sterująca z przyciskiem OGRZEWANIE
Dmuchawa wentylatora
Zawór przełączający klapy świeżego powietrza/recyrkulacji powietrza
Klimatyzacja, Tempmatic:
Dmuchawa wentylatora
Jednostka sterująca przycisku klimatyzacjiŚwieże powietrze/powietrze recyrkulowane zawór przełączający klapy
Klimatyzacja automatyczna:
moduł sterowania i obsługi AAC
Czujnik emisji
Silnik 104, 111: Jednostka sterująca HFM-SFI za pośrednictwem przekaźnika elektronicznego przyspieszenia (EFP)
Wersja taksówki: Taksometr
od 1.3.97 do 31.5.99: Obsługa/wyświetlacz jednostka z jednostką sterującą (Japonia)		 15
8 do 28.2.97: Centralka z przyciskiem HEAT

Centralka z przyciskiem klimatyzacji
Moduł sterowania i obsługi AAC [KLA]

 7,5
9 od 1.3.97: Sterownik elektrycznej blokady kierownicy 15
10 do 28.2.97:
Przekaźnik silnika wycieraczki tylnych drzwiPrzekaźnik przełączania pompy spryskiwacza

od 1.3.97 do 31.5.98:

Wskaźnik poduszki powietrznej i lampka ostrzegawcza

 7,5
10 od 1.6.98: Wskaźnik i lampka ostrzegawcza poduszki powietrznej, jednostka sterująca systemów przytrzymujących 10
11 Skrzynka złączy przestrzeni ładunkowej
Radio (od 1.6.98)
Panel sterowania radiem i nawigacją (od 1.6.98)
Procesor nawigacji (od 1.6.98)
Nadajnik/odbiornik CTEL (do 31.5.99)
Przekaźnik regulacji fotela kierowcy (od 1.6.98) z 1.6.99)
Przekaźnik regulacji przedniego fotela pasażera (od 1.6.99)		 15
12 Jednostka sterująca podgrzewanego przedniego siedzenia (HS)

Jednostka sterująca podgrzewanego tylnego siedzenia (HS)
Elektromagnes komfortowego dopasowania lewego przedniego pasa bezpieczeństwa

Elektromagnes komfortowego dopasowania prawego przedniego pasa bezpieczeństwa
Przełącznik elektrycznej rolety tylnej szyby (konsola środkowa)
Silnik wycieraczki tylnych drzwi przekaźnik (od 1.6.99)

 10
13 Wskaźnik i lampka ostrzegawcza poduszki powietrznej (do 28.2.97)
Czujnik bocznej poduszki powietrznej po stronie kierowcyCzujnik bocznej poduszki powietrznej po stronie pasażera z przodu
Radio (do 28.2.97)
Panel sterowania radiem i nawigacją (do 28.2.97)
Procesor nawigacji (do 28.2.97) 28.2.97)

Sterownik systemów przytrzymujących (od 1.6.98)

Sterownik zwijacza awaryjnego napinania pasów bezpieczeństwa (GUS) z poduszką powietrzną (AB) (od 1.3.97)

Zajęty fotel pasażera i czujnik rozpoznania fotelika dziecięcego (od 1.3. 97)

 10
14 do 28.2.97: Jednostka sterująca systemu Parktronic, Jednostka sterująca na podczerwień (IFZ) 7,5
14 Przekaźnik silnika wycieraczki tylnych drzwi (od 1.3.97 do 31.5.99)
Przełącznik lusterka zewnętrznego z funkcją składania/rozkładania lusterka
Jednostka sterująca systemu autoryzacji napędu na podczerwień
Punkt separacji karetki
Przekaźnik obwodu zasilania 15 (jak z 1.6.99)
Jednostka sterująca czujnika ciśnienia w oponach (od 1.6.99)
Silniki 611, 612, 613, od 1.6.00: Przekaźnik wspomagania ogrzewania
15 Skrzynia biegów 722 (do 28.2.97):
Przekaźnik wyłączający kickdown (do 31.5.96)
Blokada cofania i elektromagnes blokujący zapadkę parkowania (od 1.6.96)
Silnik 104, 111 (do 28.2.97):
Zawór sterujący przewietrzaniemWałek rozrządu solenoid rozrządu
Silniki 604, 605 do 31.5.96, Silnik 606:
Przekaźnik ograniczający czas wstępnego żarzenia (do 28.2.97)
Złącze łącza danych, styk 2 (do 28.2.97)
Silnik 602, 611:

Przełącznik wspomagania nagrzewnicy (jak z 1.3.97)
Reflektor ksenonowy:

Sterownik regulacji zasięgu reflektorów

Sterownik systemu Parktronic (od 1.3.97)

 15
16 do 28.2.97:
Automatyczne przyciemnianie lusterka wewnętrznego
Odbiornik pilota na podczerwień do lusterka wewnętrznego (do 31.5.96)
Wyłącznik termiczny ogrzewania spryskiwacza
Regulacja lusterka zewnętrznego góra/dół
Regulacja lusterka zewnętrznego lewo/prawo
Lewa/prawa na zewnątrz Przełączanie lusterek
Lewe elektrycznie regulowane i podgrzewane lusterko zewnętrzne
Prawe elektrycznie regulowane i podgrzewane lusterko zewnętrznePodgrzewanie lewego lusterka

Podgrzewanie prawego lusterka
Przełącznik lusterka zewnętrznego z funkcją składania/rozkładania lusterka

 15
16 od 1.3.97 do 31.5.99: Sterownik drzwi przednich po stronie kierowcy 15
16 od 1.6.99: Sterownik drzwi przednich po stronie kierowcy 20
17 do 28.2.97:
Czujnik kąta skrętu
Złącze łącza danych, styk 3
Jednostka sterująca na podczerwień (IFZ) (do 31.5.96)
Jednostka sterująca systemu autoryzacji napędu na podczerwień (od 1.6.96)
Silnik 606, do 31.5. 96: złącze łącza danych II, pin 16		 10
17 od 1.3.97:
STH lub grzałka wspomagająca nagrzewnica
Stacjonarna grzałka czasowa
Jednostka sterująca systemu autoryzacji napędu na podczerwień
Silniki 602, 611, 612, 613, do 31.5.00: STH lub grzałka wspomagająca nagrzewnicy		 20
18 od 1.6.96: Przekaźnik sprzężenia zwrotnego zamknięcia 15
18 od 1.3.97:
Sterownik tylnych drzwi po stronie kierowcy
Przekaźnik sprzężenia zwrotnego zamknięcia (od 1.6.99)		 20
19 Silnik 111, od 1.6.96: Cewki zapłonowe 10
19 Silnik 104, od 1.6.96: Silnik 119:

Cewki zapłonowe (do 28.2.97)

od 1.3.97 do 31.5.99:
Dodatkowy przekaźnik zespołu powietrza

Zespół wentylatora oleju przekładniowego
Dodatkowy zespół wentylatora dla płynu chłodzącego lub oleju przekładniowego

 15
19 od 1.6.99:
Pompa wysokociśnieniowa i powrotna
ASR/SPS (wspomaganie kierownicy zależne od prędkości)
Pompa wysokociśnieniowa i powrotna
Jednostka sterująca ESP, SPS i BAS		 40
20 Elektryczny sterownik wentylatora wyciągowego silnika i klimatyzacji (do 31.5.99)

z silnikiem 111ME, 112:

Elektryczny sterownik wentylatora wyciągu silnika i klimatyzacji (od 1.6.99)

 50
20 Dodatkowa jednostka sterująca wentylatora (od 1.3.97)
z silnikiem 113, 613: Silnik i klimatyzacja elektryczna jednostka sterująca wentylatora ssącego (od 1.6.99)		 30
20 z silnikami 611, 612: Silnik i klimatyzacja elektryczna jednostka sterująca wentylatora ssącego (od 1.6.99) 70
21 Zapasowy –
22 do 28.2.97: Kombinowana jednostka sterująca 30
23 Czujnik deszczu (do 28.2.97)
Nadajnik/odbiornik CTEL
Jednostka sterująca TELE AID (od 1.3.97 do 31.5.00)Centralka połączeń alarmowych (od 1.3.97)
Jednostka sterująca przełączaniem częstotliwości (od 1.3.97 )
Interfejs CTEL (od 1.3.97)
Przenośny interfejs CTEL D2B (od 1.6.99)
Interfejs D2B Dynamiczne prowadzenie do celu (od 1.6.99)
Silnik 111 z Tempomatem i przekładnią 722, od 1.6.00:

Podciśnienie wspomagania hamulców jednostka sterująca pompy

 7,5
24 Silnik 111 z Tempomatem, od 1.6.00: ME-SFI [ME] jednostka sterująca 7,5
25 do 28.2.97: STH lub grzałka wspomagająca grzałkę, Stacjonarny timer grzałki 20
25 Silnik 111 z Tempomatem i skrzynią biegów 722, od 1.6.00: Sterownik pompy próżniowej wspomagania hamulców 25
26 Zapasowy –
39 Wentylator chłodnicy oleju 30A
40 Klaksony 10 A
41 Jednostka sterująca 15A
42 Podgrzewacz spryskiwacza przedniej szyby 7,5A
43 Spryskiwacze szyby przedniej 7,5/10A
44 Wycieraczka przedniej szyby 40A
45 Spryskiwacze reflektorów 0A

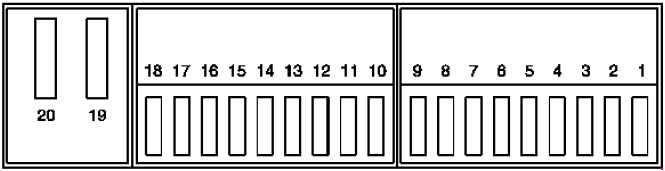

Skrzynka bezpieczników pod prawym tylnym siedzeniem

Mercedes-Benz Klasy E W210 (1995-2002) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
1 do 28.2.97:
Wielofunkcyjna jednostka sterująca:
Silnik lewego tylnego podnośnikaSilnik prawego tylnego podnośnika szyby		 30
1 od 1.3.97: Jednostka sterująca drzwiami przednimi po stronie pasażera 20
2 do 28.2.97:
Wielofunkcyjna jednostka sterująca:
Silnik podnośnika szyby po stronie kierowcySilnik podnośnika szyby przedniej po stronie pasażera		 30
2 od 1.3.97: Model sterowania drzwiami bocznymi tylnego pasażera
3 do 28.2.97:
Wersja Taxi:
Lewa tylna lampa sufitowa
Prawa tylna lampa sufitowaTylna lampka oświetlenia wnętrza
Model 210.2:
Lewa lampka oświetlenia wnętrza w słupku
D Prawa lampka oświetlenia wnętrza w słupku D

Lampka oświetlenia pokrywy bagażnika
Model 210.0/6:
Lampka oświetlenia pokrywy bagażnika
Sterowanie kombinowane

Oświetlenie wnętrza:
Przednia lampa kopułkowa (z opóźnieniem wyłączenia i przednią lampką do czytania)
Tylna lampka wnętrza

Lampka bagażnika

Lampka wjazdu/wyjazdu w lewych przednich drzwiach

Lampka w drzwiach przednich prawych wjazdu/wyjazdu
Przednie fotele deluxe, w tym. ogrzewanie fotela i wentylacja fotela (od 1.6.99):
Regulator dmuchawy lewego przedniego fotela
Regulator dmuchawy prawego przedniego siedzenia

 15
3 od 1.3.97:
Dolny panel sterowania
Tylna lampka oświetlenia wnętrza
Modele 210.0, 210.6:
Lampa bagażnika
Model 210.2:
Lewa lampka oświetlenia wnętrza słupka
D Prawa lampka oświetlenia wnętrza słupka D
Wersja taksówki:
Lewa tylna lampa sufitowa
Prawa tylna lampka sufitowa
Tylna lampka oświetlenia wnętrza
Jednostka sterująca wzmacniaczem oświetlenia wnętrza (tylko model 210.2)		 7,5
4 Szklana wersja elektrycznego dachu przesuwno-uchylnego (do 28.2.97): dach uchylno-przesuwny, przełącznik dachu przesuwno-uchylnego 25
4 od 1.3.97: Panel sterowania napowietrznego panelu sterowania 25
5 Wyposażenie instalacji pneumatycznej z połączonymi funkcjami
System antywłamaniowy (ATA):
Sygnalizator alarmowy za pośrednictwem pneumatycznej jednostki sterującej z połączonymi funkcjami
Radio (z dodatkowym bezpiecznikiem wewnętrznym 10 A – od 1.6.99)
System autopilota (APS):
Radio i nawigacja Panel sterowania
Procesor nawigacji
Zmieniarka
CD: Odtwarzacz CD ze zmieniarką (w bagażniku), przez radio lub radio Panel sterowania
z nawigacją System komunikacji/nawigacji (CNS) (od 1.3.97):
Odbiornik i wzmacniacz (w bagażniku) Obsługa
COMAND i system wyświetlania (od 1.6.99):
Jednostka obsługi, wyświetlania i sterowania COMAND
Wzmacniacz anteny Dolna lewa tylna szyba		 25
6 do 28.2.97: Model 210.2: Asystent zamykania klapy tylnej 20
6 od 1.3.97: Silniki 111, 112, 113: Pompa paliwowa, poprzez przekaźnik pomp paliwowych 25
7 do 28.2.97:
Lewe i prawe lusterko zewnętrzne z pamięcią:
Zespół sterujący
Regulacja lusterka zewnętrznego w górę/w dół
Regulacja lusterka zewnętrznego w lewo/
prawo Przełączanie lusterka zewnętrznego lewego/prawego
Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka):
Układ kierowniczy silnik regulacji kolumny za pomocą wielofunkcyjnej jednostki sterującej		 30
7 od 1.3.97: Model 210.2: Asystent zamykania tylnych drzwi 20
8 Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka), tylko pojazd z kierownicą po lewej stronie (LHD) : Sterownik
regulacji lewego przedniego siedzenia z pamięcią
Pojazd z częściowo elektryczną regulacją siedzenia (od 1.6.99):
Częściowo elektryczna regulacja siedzenia po stronie kierowcy grupa motoryczna		 25
9 Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka), tylko pojazd z kierownicą po lewej stronie (LHD):
Jednostka sterująca regulacją lewego przedniego siedzenia z pamięcią
Pojazd z częściowo elektryczną regulacją siedzenia (od 1.6.99):
Silnik częściowo elektrycznej regulacji siedzenia przedniego pasażeraGrupa		 25
10 Lodówka (na życzenie klienta)
Monitorowanie wnętrza (tylko z ATA) (do 28.2.97):
Nadajnik i odbiornik lewego wewnętrznego czujnika ruchu, podczerwień (IR)
Prawy wewnętrzny nadajnik i odbiornik czujnika ruchu, podczerwień (IR)
Zabezpieczenie przed kradzieżą system alarmowy (ATA) (do 28.2.97):
czujnik nachylenia ATA
System teleinformatyczny w wersji japońskiej (od 1.3.97 do 31.5.99):
odtwarzacz CD ze zmieniarką (w bagażniku)
zasilanie wzmacniacza antenowego
TV tuner
Procesor nawigacji
Przekaźnik nadmiarowy, obwód 15
System obsługi i wyświetlania COMAND (od 1.6.99):
tuner telewizyjny		 10
11 po
_
_
_
_silniki 112, 113 i 606:
Czujnik kąta skrętu
Monitorowanie wnętrza (tylko z ATA):
Czujnik nachylenia ATA

Moduł nadajnika i odbiornika lewego wewnętrznego czujnika ruchu, na podczerwień (IR) (210.2)

Moduł nadajnika i odbiornika prawego wewnętrznego czujnika ruchu, na podczerwień (IR) ( 210.2)

Moduł nadajnika i odbiornika wewnętrznego czujnika ruchu (tylko 210.0, 210.6)
od 1.6.99:
Wersja USA:
Przełącznik awaryjnego zwolnienia pokrywy bagażnika (tylko modele 210.0, 210.6, od 1.6.00)
Elektroniczny program stabilizacji (ESP):
Czujnik kąta skrętu
Monitorowanie wnętrza (tylko z ATA):
Wewnętrzny nadajnik i odbiornik czujnika ruchu

Czujnik nachylenia ATA

 7,5
12 13-pinowe gniazdo zaczepu przyczepy, PIN 9 25
13 Elektrycznie regulowany przedni fotel pasażera z pamięcią, w pojeździe z kierownicą po lewej stronie (LHD):

Prawy sterownik regulacji przedniego siedzenia z pamięcią,

Lewy sterownik regulacji przedniego siedzenia z pamięcią

 25
14 Elektrycznie regulowany przedni fotel pasażera z pamięcią, w pojeździe z kierownicą po lewej stronie (LHD):

Sterownik regulacji prawego przedniego fotela z pamięcią (N32/2)

 25
15 Wersja taksówki (do 28.2.97):
Światło symbolu dachuPrzełącznik znaku na dachu
Dynamiczny system nawigacji (od 1.3.97 do 31.5.98):
Rejestrator danych o ruchu
Sieć MB/D przenośny CTEL (do 31.5.98):
Nadajnik/odbiornik CTEL, również z siecią AMPS dla USA
Interfejs telefoniczny, z przenośnym systemem
informacyjnym/komunikacyjnym AEG (ICS) (od 1.3.97 do 31.5.99):
Złącze telefoniczne, obwód 15C (tylko Japonia)
Dynamiczny system nawigacji z przenośnym CTEL sieciowym MB/D (D2B) (od 1.3.97):
Interfejs D2B

Dynamiczne prowadzenie do celu
Dynamiczny system nawigacji z przenośnym CTEL sieciowym (D2B) (od 1.3.97):
Przenośny interfejs CTEL D2B

Interfejs telefoniczny
Standard telefonii komórkowej MB (od 1.6.00):
Nadajnik i odbiornik telefonu komórkowego, D2B

Preinstalacja telefonu Sieć D przenośny CTEL (od 1.3.97):
interfejs CTEL
MB przenośny CTEL, (od 1.6.00):
interfejs CTEL
Kompensator E-net
Przenośny CTEL sieciowy D (D2B) (od 1.3.97 do 31.5.00):
Przenośny interfejs CTEL D2B
System połączeń alarmowych TELE AID (D2B) (od 1.3.97):

Centrala sterująca TELE AID
WEZWANIE AWARYJNE system połączeń alarmowych z wersją USA lub wersją japońską (od 1.3.97):

Centralka połączeń alarmowych
System sterowania głosowego (VCS):
Nadajnik/odbiornik CTEL (do 31.5.98)
Jednostka sterująca systemem sterowania głosowego (od 1.6.98) D2B
-Przenośny interfejs CTEL (do 31.5.00)
Monitor ciśnienia w oponach (od 1.3.97):
Jednostka sterująca TPM [RDK]

 7,5
16 Nagłośnienie: Wzmacniacz do nagłośnienia 25
17 do 28.2.97: Elektrycznie podgrzewane fotele dla lewego i prawego tylnego siedzenia:

Sterownik tylnego podgrzewanego siedzenia (HS)

 25
17 od 1.3.97: Elektryczne podgrzewane siedzenia dla lewego i prawego tylnego siedzenia:

Jednostka sterująca tylnego podgrzewanego siedzenia (HS)

 20
18 Podgrzewane fotele przednie lewe i prawe:

Jednostka sterująca podgrzewanego fotela przedniego (HS)

 20
19 Wyposażenie instalacji pneumatycznej z połączonymi funkcjami
Odmrażanie tylnej szyby
Funkcje centralnego zamka
Funkcje systemu alarmowego przed kradzieżą
Funkcje wewnętrznego czujnika ruchu i czujnika holowania		 40
20 od 1.3.97:
Pojazdy rządowe, zasilanie bezpieczników:
Maxi Skrzynka bezpieczników I, prawa tylna sterówka, (policja)
Przekaźnik zasilania, obwód 15
Skrzynka bezpieczników II, prawa tylna sterówka, (policja)
Wersja taksówki:
Bezpiecznik taksówki skrzynka (zasilanie)		 40
Zobacz także:  Mercedes-Benz Klasa B W242 i W246 (2012-2018) - skrzynka bezpieczników i przekaźników
Jakub Wojciechowski

Jakub Wojciechowski

Wszystkie wpisy

Czy ten wpis był przydatny?

Wybierz gwiazdkę, aby ocenić wpis!

Średnia ocen 3.5 / 5. Liczba ocen: 6

Brak ocen. Bądź pierwszą osobą - zostaw opinię!

Brak komentarzy.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Popularne wpisy

Kategorie

Ostatnie wpisy

Wszystkie prawa zastrzeżone ©2024 Schematy24
Polityka prywatności Mapa strony
