Mercedes-Benz Klasa C W203 (2000-2007) – skrzynka bezpieczników i przekaźników

  • Jakub Wojciechowski
  • 25 sierpnia, 2022
Mercedes-Benz Klasa C W203 (2000-2007) - skrzynka bezpieczników i przekaźników

Schemat skrzynek bezpieczników i przekaźników – Mercedes-Benz Klasa C W203

Dotyczy pojazdów nowych w latach:

2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.



Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie), pod pokrywą.

Mercedes-Benz Klasa C W203 (2000-2007) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
43a Przekaźnik klaksonu fanfary 15
43b Przekaźnik klaksonu fanfary 15
44 Nadajnik/odbiornik telefonu i TELE AID, D2B
Nadajnik i odbiornik telefonu, D2B
Punkt separacji telefonów komórkowych		 5
45 Jednostka sterująca systemów przytrzymujących 7,5
46 Przekaźnik włączania/wyłączania wycieraczek

Przekaźnik 1 i 2 prędkości wycieraczek

 40
47 Podświetlenie schowka z włącznikiem
Zapalniczka przednia (z podświetleniem)		 15
48 Obowiązuje dla silnika 612.990 (do 31.3.04): Jednostka sterująca pompy próżniowej wspomagania hamulców
Obowiązuje dla silnika 112 i silnika 113: Obwód 15 tuleja złącza (z bezpiecznikiem)
Obowiązuje dla silnika 646, wersja USA (do 31.3.04): Obwód 30 tuleja złącza
Obowiązuje dla silnika 646 (od 1.4.04): czujnik O 2 przed złączem TWC [kAt]		 15
49 Jednostka sterująca systemów przytrzymujących 7,5
50 Moduł włącznika światła
Obowiązuje dla silnika 612.990: Stopień wyjściowy jarzenia (do 31.3.04), czujnik masowego przepływu powietrza z gorącą folią (1.4.04 do 30.11.04)		 5
51 AAC ze zintegrowanym sterowaniem dodatkowy silnik wentylatora
Zestaw wskaźników
Obowiązuje dla kodu (581) komfortowa klimatyzacja automatyczna: czujnik wielofunkcyjny C-AAC [K-KLA], czujnik nasłonecznienia C-AAC [K-KLA] (łącznie 4), lampa przednia lewa, Zespół lampy przedniej prawej
Obowiązuje dla pojazdów AMG: Pompa obiegowa chłodnicy powietrza doładowującego
Obowiązuje dla modelu 203.0 (do 31.7.01): Jednostka sterująca SPS [PML]		 7,5
52 Rozrusznik 15
53 Przekaźnik rozrusznika
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym
Obowiązuje dla silnika 611/612/642/646: Jednostka sterująca CDI		 25
53 Obowiązuje dla silników benzynowych:
Przekaźnik rozrusznika
Tylna jednostka sterująca SAM z bezpiecznikiem i modułem przekaźnikowym
Obowiązuje dla silnika 111/271/272: Jednostka sterująca ME-SFI [ME]
Obowiązuje dla silnika 112/113: Jednostka sterująca
ME-SFI [ME]
Obwód 87M1e tuleja łącząca		 15
54 Obowiązuje dla silnika 271.940:
Jednostka sterująca ME-SFI [ME]
Zawór sterujący płukania (wersja USA)
Zawór odcinający kanistra z węglem aktywnymObowiązuje dla silnika 271.942: Jednostka sterująca NOX (tlenki azotu)
Obowiązuje dla silnika 642/646: Jednostka sterująca CDI
Obowiązuje dla silnika 642/646: Tuleja złącza obwodu 30		 15
54 Obowiązuje dla silników 611/612: Jednostka sterująca CDI
Obowiązuje dla silnika 611/612 (do 30.11.04): Element grzewczy przewodu odpowietrzającego		 7,5
55 Czujnik kąta skrętu Distronic:

Jednostka sterująca DTR
Obowiązuje dla skrzyni biegów 722:
Jednostka sterująca ETC [EGS] (do 31.5.04)
Jednostka sterująca elektronicznego modułu dźwigni zmiany biegów
Elektryczna jednostka sterująca (VGS)
Obowiązuje dla skrzyni biegów 716:
Przełącznik rozpoznawania biegów
Zautomatyzowane ręczne sterowanie skrzynią biegów jednostka

 7,5
56 Jednostka sterująca ESP i BAS
Wyłącznik światła stop		 5
57 Czujnik kąta skrętu (do 31.5.02)
Jednostka sterująca EIS [EZS]
Moduł kolumny kierownicy (od 1.6.02)
Obowiązuje dla silnika 112/113: Jednostka sterująca ME-SFI [ME]		 5
58 Dotyczy transmisji 716: pompa hydrauliczna SEQ 40
59 Jednostka sterująca ESP i BAS 50
60 Jednostka sterująca ESP i BAS 40
61 Dotyczy transmisji 716: Zautomatyzowana ręczna jednostka sterująca skrzynią biegów 15
62 Złącze łącza danych
Moduł wyłącznika światłaWyłącznik światła stop		 5
63 Moduł włącznika światła 5
64 Radio
Jednostka radiowo-nawigacyjna
COMAND jednostka obsługowa, wyświetlacz i jednostka sterująca		 10
65 Dotyczy silnika 112/113: Elektryczna pompa powietrza 40
Przekaźnik
I Przekaźnik systemu klaksonu fanfary
K Przekaźnik zacisku 87, podwozie
L Przekaźnik prędkości wycieraczek 1 i 2
M Przekaźnik zacisku 15R
N SEQ [ASG] przekaźnik sterujący pompą (z automatyczną manualną skrzynią biegów Sequentronic (ASG))
O Przekaźnik pompy powietrza (tylko silniki 112, 113, 271)
P Zacisk 15 przekaźnik
Q Przekaźnik włączania/wyłączania wycieraczek
R Przekaźnik zacisku 87, silnik
S Przekaźnik rozrusznika

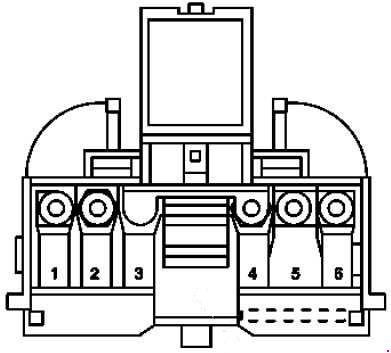

Skrzynka na przednie bezpieczniki

Mercedes-Benz Klasa C W203 (2000-2007) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Skrzynka bezpieczników wewnętrznych 125
2 Skrzynka bezpieczników bagażowych 200
3 Dodatkowy uchwyt bezpiecznika 1, wnęka na koło zapasowe 125
4 Skrzynka bezpieczników silnika 200
5 Silnik i elektryczny wentylator ssący klimatyzacji ze zintegrowanym sterowaniem
Dotyczy silników Diesla: Stopień mocy jarzenia		 125
6 Skrzynka bezpieczników silnika 60

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się na krawędzi deski rozdzielczej po stronie kierowcy, za pokrywą.

Mercedes-Benz Klasa C W203 (2000-2007) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
21 Jednostka sterująca lewych drzwi przednich 30
22 Sterownik prawych drzwi przednich 30
23 Do 30.11.04: Centralna jednostka sterująca bramy 15
24 odtwarzacz CD ze zmieniarką (w schowku) 7,5
25 Górna jednostka sterująca panelu sterowania 30
26 Wzmacniacz dźwięku 25
27 Jednostka sterująca regulacją przedniego siedzenia po stronie kierowcy , z pamięcią
Specjalna wielofunkcyjna jednostka sterująca pojazdu (SVMCU [MSS])		 30
28 Zapasowy 30
29 Sterownik regulacji przedniego fotela po stronie kierowcy , z pamięcią
Sterownik regulacji przedniego fotela po stronie kierowcy , z pamięcią
Specjalny wielofunkcyjny sterownik pojazdu		 30
30 Jednostka recyrkulacji systemów grzewczych 40
31 Sterownik EIS [EZS] Sterownik
elektrycznej blokady kierownicy		 20
32 Sterownik drzwi tylnych lewych 30
33 Sterownik prawych tylnych drzwi 30
34 Punkt separacji telefonów komórkowych
do 31.5.01:
Nadajnik/odbiornik telefonu i TELE AID, D2B
Nadajnik i odbiornik telefonu, D2B
Interfejs telefoniczny
Kompensator E-net
do 31.5.01, wersja japońska: Jednostka sterująca E-call		 7,5
34 do 31.3.04: Jednostka sterująca regulacją przedniego fotela pasażera z pamięcią
od 1.4.04: Jednostka sterująca regulacją przedniego fotela po stronie pasażera z pamięcią
do 31.5.03, Taxi: Specjalna wielofunkcyjna jednostka sterująca pojazdu
od 1.6.03, Taxi: Wielofunkcyjna jednostka sterująca pojazdu specjalnego
od 1.6.01, Policja: Wielofunkcyjna jednostka sterująca pojazdu specjalnego		 15
34 od 1.4.04: Jednostka sterująca regulacją przedniego fotela pasażera z pamięcią
od 1.4.04, Taxi: Specjalna wielofunkcyjna jednostka sterująca pojazdu		 30
35 do 31.3.04: Nagrzewnica STH 30
35 od 1.4.04: Nagrzewnica STH 20
36 do 31.03.04, Policja: Gniazdo wewnętrzne 30
36 Obowiązuje dla silnika (612.990) (do 29.2.04): Pompa obiegowa chłodnicy powietrza doładowującego
od 1.4.04, wersja japońska: Jednostka sterująca bramki audio		 15
36 Uniwersalny przenośny interfejs CTEL (UPCI [UHI]) jednostka sterująca 7,5
37 Pompa obiegowa chłodnicy powietrza doładowującego
do 29.2.04: Sterownik pompy próżniowej wspomagania hamulców		 25
38 do 29.2.04: Jednostka sterująca regulacją przedniego fotela po stronie pasażera z pamięcią
od 1.4.04, Policja: Jednostka sterująca wielofunkcyjna pojazdu specjalnego (SVMCU [MSS])		 30
39 Zapasowy 30
40 Jednostka sterująca regulacją przedniego fotela po stronie pasażera z pamięcią Jednostka sterująca
uniwersalnego przenośnego interfejsu CTEL (UPCI [UHI])
Punkt separacji telefonów komórkowych
Interfejs telefoniczny
Kompensator E-net
od 1.6.01, standard MB telefon: Jednostka nadawczo-odbiorcza telefonu, D2B
jako z 1.6.01, TELE AID: Nadajnik/odbiornik telefonu i TELE AID,
D2B od 1.6.01, pojazdy kanadyjskie: Przez punkt separacji pokrywy bagażnika/FFS [RBA] wyłącznik awaryjny pokrywy bagażnika i tylną jednostkę sterującą SAM z Moduł bezpieczników i przekaźników
Wersja USA: Przez punkt separacji pokrywy bagażnika/FFS [RBA] wyłącznik awaryjnego zwalniania pokrywy bagażnika i tylną jednostkę sterującą SAM z bezpiecznikiem i modułem przekaźnikowym
od 1.4.04, wersja japońska: jednostka sterująca e-call		 7,5
40 do 31.5.01: Specjalna wielofunkcyjna jednostka sterująca pojazdu 30
41 Jednostka sterująco-obsługowa HEAT
do 31.5.01:
AAC [KLA] Jednostka sterująco-obsługowa
Comfort AAC [kLa] Jednostka sterująco-obsługowa		 7,5
41 od 1.6.01: Jednostka sterująco-sterująca AAC [KLA]
Jednostka sterująco-obsługowa
Comfort AAC [KLA]		 15
42 Klaster instrumentów 7,5

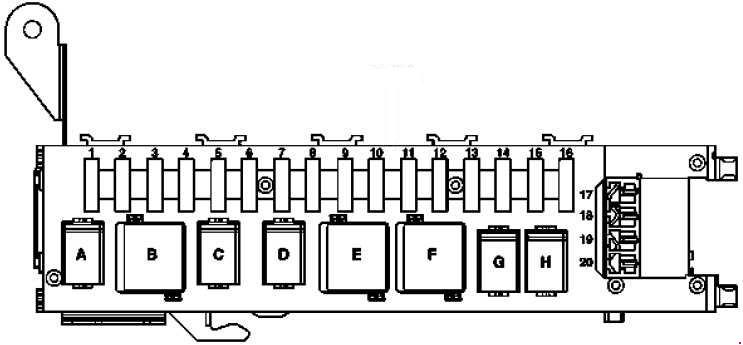

Skrzynka bezpieczników przedziału bagażowego

Skrzynka bezpieczników znajduje się w bagażniku (po lewej stronie), za pokrywą.

Mercedes-Benz Klasa C W203 (2000-2007) - skrzynka bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Sterownik regulacji fotela przedniego pasażera z pamięcią

Przełącznik częściowo elektrycznej regulacji fotela pasażera z przodu

 30
2 Sterownik regulacji przedniego fotela kierowcy z pamięcią

Przełącznik częściowo elektrycznej regulacji fotela kierowcy

 30
3 Lampa sufitowa

Prawa lampa bagażnika
Lewa lampa bagażnika
Odbiornik radiowy STH

 7,5
3 Tuner telewizyjny (do 29.2.04)
Tuner telewizyjny (WIĘKSZOŚĆ) (od 1.4.04)		 20
4 Przekaźnik pompy paliwa (N10/2kA) 20
5 Obowiązuje dla silnika 112.961 (do 31.3.04): Pompa obiegowa chłodnicy powietrza doładowującegoObowiązuje bez silnika 112,961: Przekaźnik rezerwowy 2 20
6 Zapasowy 25
7 Przekaźnik rezerwowy 1 7,5
8 Moduł wzmacniacza, antena okienna
Sygnalizator alarmowy (H3) Czujnik pochylenia ATA [EDW]		 7,5
9 Jednostka sterująca napowietrznego panelu sterowania 25
10 Podgrzewana tylna szyba 40
11 Zapasowy 20
12 Gniazdo wewnętrzne
Obowiązuje dla modelu 203.0 wersja USA (do 31.3.04): Gniazdo zasilania		 15
13 Pompa pneumatyczna fotela wielokonturowego

Centralka systemu sterowania głosowego
Tylna lampa sufitowa
Tylna lampa sufitowa

Lampka ostrzegawcza
PTS Centralka PTS
Wersja japońska: punkt separacji napięcia zasilania VICS+ETC.

 5
14 Silnik wycieraczki tylnej klapy 15
15 Przekaźnik zmiany polaryzacji korka wlewu paliwa 1

Przekaźnik zmiany polaryzacji korka wlewu paliwa 2

 10
16 Jednostka sterująca systemem sterowania głosem 20
17 Jednostka sterująca rozpoznawania przyczepy 20
18 Gniazdo zaczepu przyczepy (13-stykowe) 20
19 Wielokonturowa pompa pneumatyczna z siedziskiem 20
20 Przekaźnik rolety tylnej szyby
Obowiązuje dla modelu 203.2/7 Wersja USA: Gniazdo zasilania		 15
Przekaźnik
A Przekaźnik pompy paliwa
B Przekaźnik 2, zacisk 15R
C Przekaźnik rezerwowy 2
D Przekaźnik rezerwowy 1
E Przekaźnik odszraniania tylnej szyby
F Przekaźnik 1, zacisk 15R
G Przekaźnik korka wlewu, odwracacz polaryzacji 1
H Przekaźnik korka wlewu, odwracacz polaryzacji 2
