Schematy skrzynek bezpieczników i przekaźników – Mercedes-Benz Klasa A W177/V177
Dotyczy pojazdów wyprodukowanych w latach:
2018, 2019, 2020, 2021, 2022, 2023.
Za zapalniczkę w Mercedesie-Benz Klasa A W177/V177 odpowiadają bezpieczniki numer 124 i 17 w przedziale pasażerskim (miejsce na nogi pasażera).
Ampery:
- szary – 2
- beżowy – 5
- brązowy – 7,5
- czerwony – 10
- niebieski – 15
- żółty – 20
- biały – 25
- zielony – 30
- bursztynowy – 40
- czerwony – 50
- niebieski – 60
W przypadku amperażu, należy posiłkować się grafikami!
Miejsce na nogi pasażera
| Numer |
Opis |
| 101 |
|
| 102 |
Hybryda |
| 103 |
System ogrzewania i klimatyzacji |
| 104 |
Radio |
| 105 |
Napęd na 4 koła, AMG;
Silnik Diesel. |
| 106 |
Centralny zamek |
| 107 |
Distronic;
FCW. |
| 108 |
System wzywania pomocy |
| 109 |
MBUX;
Nawigacja;
Kierownica. |
| 110 |
Diagnostyka |
| 111 |
Klaster instrumentów |
| 112 |
Pasy bezpieczeństwa;
Poduszki powietrzne. |
| 113 |
Przesuwany dach |
| 114 |
Regulacja przepustnicy |
| 115 |
Pasy bezpieczeństwa;
Poduszki powietrzne. |
| 116 |
Fotel kierowcy;
Fotel pasażera. |
| 117 |
Środkowa konsola lub gniazdo 115/230V |
| 118 |
|
| 119 |
Pasy bezpieczeństwa;
Poduszki powietrzne. |
| 120 |
|
| 121 |
Ogrzewanie tylnej szyby |
| 122 |
|
| 123 |
Gniazdo zasilania;
USB. |
| 124 |
Zapalniczka;
Przednie gniazdo zasilania. |
| 125 |
Gniazdo zasilania;
USB. |
| 126 |
|
| 127 |
|
| 128 |
|
| 129 |
Alarm |
| 130 |
|
| 131 |
Radio |
| 132 |
Elektroniczna blokada zapłonu;
Blokada kierownicy. |
| 133 |
|
| 134 |
Napęd na 4 koła, AMG. |
| 135 |
Silnik Diesel |
| 136 |
Fotel kierowcy;
Fotel pasażera |
| 137 |
|
| 138 |
Fotel kierowcy;
Fotel pasażera |
| 139 |
Napęd na 4 koła, AMG. |
| 140 |
Moduł kontroli pod sufitem |
| 141 |
|
| 142 |
Obrotowy włącznik światła |
| 143 |
System ogrzewania i klimatyzacji;
Panel sterowania. |
| 144 |
Panel sterowania;
MBUX;
Nawigacja;
Kierownica. |
| 145 |
MBUX;
Nawigacja;
Kierownica. |
| 146 |
MBUX;
Nawigacja;
Kierownica. |
| 147 |
|
| 148 |
MBUX;
Nawigacja;
Kierownica. |
| 149 |
Napęd na 4 koła, AMG. |
| 150 |
|
| 151 |
Hybryda |
| 152 |
Klaster instrumentów;
MBUX;
Nawigacja;
Kierownica;
Radio. |
| 153 |
Hybryda |
| 154 |
Funkcje drzwi |
| 155 |
Hybryda |
| 156 |
Funkcje drzwi |
| 157 |
|
| 158 |
CBC;
SAM;
Oświetlenie zewnętrzne;
Światła awaryjne. |
| 159 |
Pompa paliwa |
| 160 |
Elektroniczna blokada zapłonu;
Blokada kierownicy. |
| 161 |
Funkcje drzwi |
| 162 |
|
| 163 |
Funkcje drzwi |
| 164 |
|
| 165 |
CBC;
SAM;
Oświetlenie zewnętrzne;
Światła awaryjne. |
| 166 |
System ogrzewania i klimatyzacji;
ETC;
Czytnik kart DSRC (Japonia). |
| 167 |
Centralny zamek;
Monitorowanie ciśnienia w oponach (TPMS). |
| 168 |
MBUX;
Nawigacja;
Kierownica. |
| 169 |
Distronic;
FCW;
Oświetlenie zewnętrzne;
Światła awaryjne;
MBUX;
Nawigacja;
Kierownica. |
| 170 |
Zapalniczka;
Przednie gniazdo zasilania;
MBUX;
Nawigacja;
Kierownica. |
| 171 |
System Parktronic |

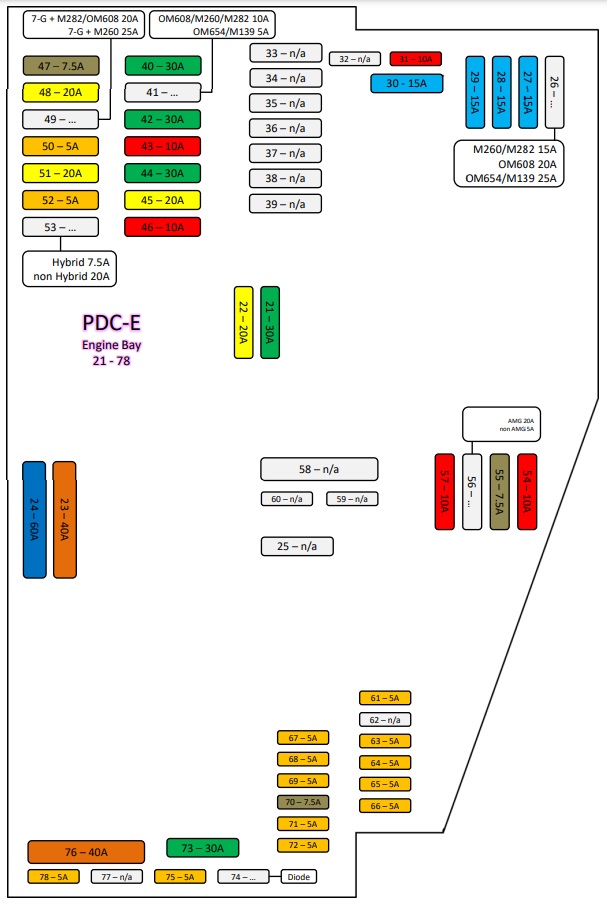

Komora silnika
| Numer |
Opis |
| 1 |
|
| 2 |
|
| 3 |
|
| 4 |
|
| 5 |
|
| 6 |
|
| 7 |
|
| 8 |
|
| 9 |
|
| 10 |
|
| 11 |
|
| 12 |
|
| 13 |
|
| 14 |
|
| 15 |
|
| 16 |
|
| 17 |
|
| 18 |
|
| 19 |
|
| 20 |
|
| 21 |
CBC;
SAM;
Reflektory. |
| 22 |
Reflektory |
| 23 |
ESP;
Hamulec postojowy. |
| 24 |
ESP;
Hamulec postojowy. |
| 25 |
|
| 26 |
Elektronika silnika |
| 27 |
Diagnostyka;
Elektronika silnika. |
| 28 |
Elektronika silnika |
| 29 |
Silnik Diesel;
Elektronika silnika. |
| 30 |
Hybryda;
Elektronika silnika. |
| 31 |
Hybryda;
Elektronika silnika. |
| 32 |
|
| 33 |
|
| 34 |
|
| 35 |
|
| 36 |
|
| 37 |
|
| 38 |
|
| 39 |
|
| 40 |
CBC;
SAM;
Reflektory. |
| 41 |
Elektronika silnika |
| 42 |
CBC;
SAM;
Klakson. |
| 43 |
Automatyczna skrzynia biegów;
Elektronika silnika. |
| 44 |
|
| 45 |
Automatyczna skrzynia biegów |
| 46 |
Hybryda |
| 47 |
Distronic;
FCW. |
| 48 |
Reflektory |
| 49 |
Automatyczna skrzynia biegów |
| 50 |
Hybryda |
| 51 |
Automatyczna skrzynia biegów |
| 52 |
System ogrzewania i klimatyzacji |
| 53 |
Hybryda |
| 54 |
Elektronika silnika |
| 55 |
Elektronika silnika |
| 56 |
Elektronika silnika |
| 57 |
Automatyczna skrzynia biegów;
Hybryda;
Silnik Diesel. |
| 58 |
|
| 59 |
|
| 60 |
|
| 61 |
Hybryda |
| 62 |
|
| 62 |
|
| 63 |
CBC;
SAM;
Hybryda. |
| 64 |
Reflektory |
| 65 |
Szkoła jazdy |
| 66 |
Hybryda |
| 67 |
Silnik Diesel |
| 68 |
CBC;
SAM. |
| 69 |
Elektronika silnika |
| 70 |
Distronic;
FCW. |
| 71 |
Elektronika silnika |
| 72 |
ESP;
Hamulec postojowy. |
| 73 |
Rozrusznik |
| 74 |
Rozrusznik |
| 75 |
Rozrusznik |
| 76 |
Hybryda |
| 77 |
|
| 78 |
ESP;
Hamulec postojowy;
Hybryda. |
Bagażnik
| Numer |
Opis |
| 201 |
Gniazdo zasilania, bagażnik;
Taxi. |
| 202 |
Hak holowniczy |
| 203 |
|
| 204 |
|
| 205 |
Taxi |
| 206 |
|
| 207 |
Taxi |
| 208 |
Hak holowniczy |
| 209 |
Hak holowniczy |
| 210 |
Hak holowniczy |
| 211 |
Hak holowniczy |
| 212 |
|
| 213 |
|
| 214 |
|
| 215 |
|
