Mercedes-Benz Klasa A W176 (2013-2018) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
22 sierpnia, 2022

Spis treści

Schemat skrzynek bezpieczników i przekaźników – Mercedes-Benz Klasa A W176

Dotyczy pojazdów nowych w latach:

2012, 2013, 2014, 2015, 2016, 2017, 2018.

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod podłogą przy fotelu pasażera ( wyjmij dywaniki i pokrycie).

Mercedes-Benz Klasa A W176 (2013-2018) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
21	Dotyczy silnika wysokoprężnego: Wzmacniacz grzałki PTC	150
22	Dodatkowy przekaźnik akumulatora dla funkcji ECO start/stop	200
23	Jednostka sterująca lewych drzwi przednich	30
24	Sterownik prawych drzwi przednich	30
25	Jednostka sterująca SAM	30
26	ECO start/stop dodatkowa tuleja złącza akumulatora	10
27	Bezpiecznik komory silnika i moduł przekaźnika	30
28	Jednostka sterująca generatora dźwięku wnętrza pojazdu	5
29	do 02.11.2014: Gniazdo przyczepy od 03.11.2014: Jednostka sterująca rozpoznawania przyczepy	15
30	Jednostka sterująca rozpoznawania przyczepy	5
31	4MATIC: sterownik napędu na wszystkie koła	5
32	Jednostka sterująca modułu rury kolumny kierownicy	5
33	Panel sterowania Audio/COMAND	5
34	Jednostka sterująca i operacyjna ACC	7,5
35	Ogrzewanie tylnej szyby	40
36	Jednostka sterująca fotela kierowcy Jednostka sterująca regulacji podparcia lędźwiowego fotela kierowcy	7,5
37	Wyświetlacz Audio/COMAND	7,5
38	Jednostka sterująca uzupełniającego systemu przytrzymującego	7,5
39	Jednostka sterująca napowietrznego panelu sterowania	10
40	Dotyczy silnika 651 (norma emisji EU6): Jednostka sterująca układu napędowego	15
41	Moduł sterowania panoramicznym dachem przesuwnym	30
42	Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD ze zmieniarką CD) Jednostka sterująca COMAND	5
42	Radio (Radio 20, Audio 20 USB)	25
43	Jednostka sterująca systemu parkowania	5
44	Lewy przedni odwracalny zwijacz napięcia awaryjnego	40
45	Prawy przedni odwracalny zwijacz napięcia awaryjnego	40
46	Jednostka sterująca przedniego fotela pasażera Jednostka sterująca regulacji podparcia lędźwiowego przedniego fotela pasażera	7,5
47	Moduł nawigacyjny iPhone® dokująca jednostka sterująca	7,5
47	Jednostka sterująca adaptacyjnego systemu tłumienia	25
48	Nieużywany	–
49	Jednostka sterująca do zestawu Drive do iPhone®	7,5
49	Silnik wentylatora COMAND	5
50	Jednostka sterująca osłoną kamery	5
51	Nieużywany	–
52	Nieużywany	–
53	Nieużywany	–
54	Nieużywany	–
55	Moduł komunikacyjny usług telematycznych Jednostka sterująca KEYLESS-GO	5
56	Jednostka sterująca modułu rury kolumny kierownicy	10
57	Asystent utrzymania pasa ruchu: wielofunkcyjna jednostka sterująca pojazdu specjalnego	30
57	Pojazd specjalny: wielofunkcyjna jednostka sterująca pojazdu specjalnego;	7,5
58	Skrzynka bezpieczników pojazdu awaryjnego	30
59	Jednostka sterująca fotel pasażera	30
60	Jednostka sterująca fotela kierowcy	30
61	Jednostka sterująca wzmacniacza systemu dźwiękowego	40
62	Obowiązuje dla skrzyni biegów 711: Sterownik elektrycznej blokady kierownicy	20
63	Jednostka sterująca układu paliwowego	25
64	Elektroniczna jednostka sterująca poboru opłat Dedykowana jednostka sterująca komunikacji krótkiego zasięgu	1
65	Lampka w schowku na rękawiczki	5
66	Skrzynka bezpieczników pojazdu awaryjnego	15
67	Nieużywany	–
68	Nieużywany	–
69	Nieużywany	–
70	Gniazdo tylnej konsoli środkowej	25
71	Gniazdo bagażnika	25
72	Zapalniczka przednia z podświetleniem popielniczki Gniazdko zasilania we wnętrzu pojazdu	25
73	Elektryczna jednostka sterująca hamulca postojowego	30
74	Elektryczna jednostka sterująca hamulca postojowego	30
75	Jednostka sterująca rozpoznawania przyczepy	20
76	Jednostka sterująca rozpoznawania przyczepy	25
77	Jednostka sterująca rozpoznawania przyczepy	25
78	Skrzynka bezpieczników pojazdu awaryjnego	40
79	Jednostka sterująca SAM	40
80	Jednostka sterująca SAM	40
81	Regulator dmuchawy	40
82	Jednostka sterująca napowietrznego panelu sterowania	10
83	Elektroniczna jednostka sterująca stacyjką	7,5
84	Górna jednostka sterująca panelu sterowania	5
85	ATA [EDW]/zabezpieczenie holownicze/jednostka sterująca zabezpieczeniem wnętrza	5
86	Wzmacniacz antenowy FM, AM i CL [ZV] od 01.06.2016: Wzmacniacz / kompensator antenowy systemu telefonii komórkowej	5
87	Złącze diagnostyczne	10
88	Klaster instrumentów	10
89	Przełącznik świateł zewnętrznych	5
90	Inteligentny czujnik radarowy lewego tylnego zderzaka Inteligentny czujnik radarowy dla prawego tylnego zderzaka;	5
91	Przełącznik monitora pracy pedału Przełącznik oświetlenia przestrzeni na nogi	5
92	Jednostka sterująca układu paliwowego	5
93	Elektryczna jednostka sterująca hamulca postojowego	5
94	Jednostka sterująca uzupełniającego systemu przytrzymującego	7,5
95	Rozpoznawanie zajętości przedniego siedzenia pasażera i jednostka sterująca ACSR Weight sensing System (WSS)	7,5
96	Silnik wycieraczki tylnej klapy	15
97	Złącze elektryczne telefonu komórkowego	5
98	Jednostka sterująca SAM	5
99	Jednostka sterująca monitora ciśnienia w oponach	5
100	Dotyczy silnika 133: INTERFEJS BEZPOŚREDNIEGO WYBORU	5
101	4MATIC: sterownik napędu na wszystkie koła	10
102	Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicą Obowiązuje dla pojazdów AMG od 01.09.2015: Jednostka sterująca trybem skrzyni biegów od 01.06.2016: Przełącznik anteny do telefonu i nagrzewnicy stacjonarnej	5
103	Jednostka sterująca systemem połączeń alarmowych Moduł komunikacyjny usług telematycznychJednostka sterująca HERMES	5
104	Jednostka sterująca interfejsu multimedialnego Jednostka przyłączeniowa multimediów	5
105	Jednostka sterująca Digital Audio Broadcasting Jednostka sterująca satelitarnym cyfrowym radiem audio (SDAR)	5
105	Jednostka tunera	7,5
106	Kamera wielofunkcyjna	5
107	Tuner telewizji cyfrowej	5
108	do 31.05.2016: Kamera cofania	5
108	od 01.06.2016: Kamera cofania	7,5
109	Złącze elektryczne gniazda ładowania	20
110	Jednostka sterująca radia COMAND Jednostka sterująca dźwiękiem silnika	30

Przekaźnik
A	Obwód 15 przekaźnik
B	Przekaźnik wycieraczki tylnej szyby
C	Obwód przekaźnika 15R2
D	Podgrzewany przekaźnik tylnej szyby
E	Obwód przekaźnika 15R1
F	Obwód przekaźnika 30g
G	Nieużywany

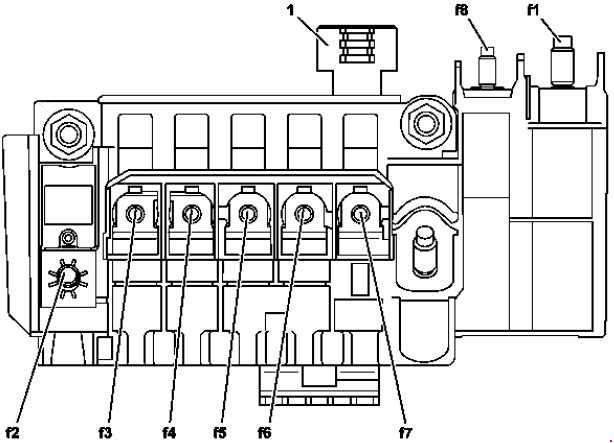

Przednia skrzynka bezpieczników elektrycznych

Mercedes-Benz Klasa A W176 (2013-2018) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Alternator	300
2	Skrzynka bezpieczników wnętrza pojazdu	200 (benzyna) 250 (diesel)
3	Sterownik elektrycznego wspomagania kierownicy	100
4	Jednostka sterująca SAM	40
5	Silnik wentylatora	80
6	Obowiązuje dla silnika 607: Jednostka sterująca podgrzewaniem paliwa	70
7	Obowiązuje dla silnika 607 (norma emisji EU5): Jednostka sterująca wspomagająca nagrzewnicę regeneracyjną DPF	125
8	Obowiązuje dla silników 607, 651: Stopień wyjściowy jarzenia	100

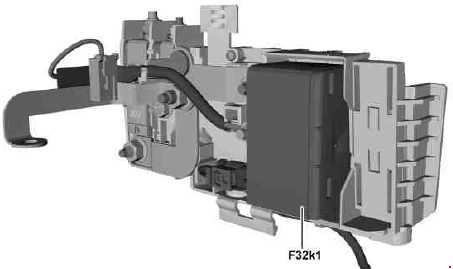

Przekaźnik
F32kl	Przekaźnik odsprzęgający

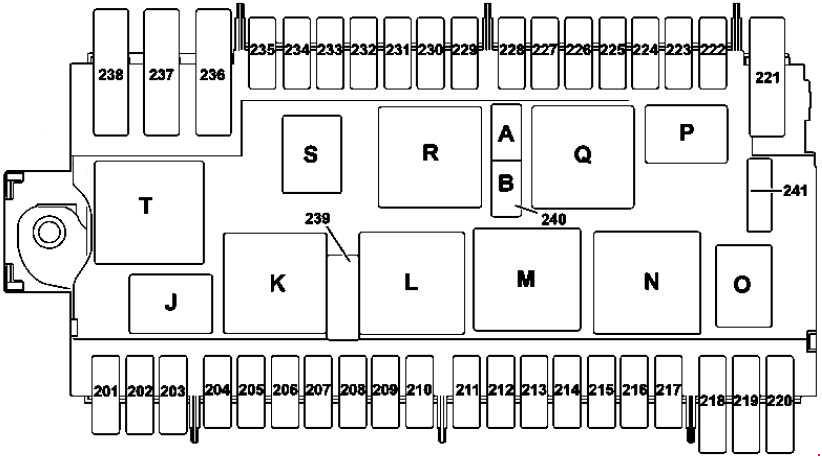

Skrzynka bezpieczników w komorze silnika

Mercedes-Benz Klasa A W176 (2013-2018) - skrzynka bezpieczników i przekaźników

Numer	Opis	Ampery [A]
201	Syrena alarmowa	5
202	Stacjonarna jednostka sterująca nagrzewnicą	20
203	Reflektor LED: Prawa przednia lampa zespolona	15
204	Elektroniczna jednostka sterująca programu stabilności	25
205	Lewy klakson fanfar Prawy klakson fanfar	15
206	Obowiązuje dla silnika 651: Jednostka sterująca CDI Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego	5
207	Dotyczy silnika wysokoprężnego: Przekaźnik obwodu 87M	5
208	Obowiązuje dla silnika 133, 607: Przekaźnik obwodu 87	7,5
209	Reflektor LED: lewa przednia jednostka lampy	15
210	Podgrzewany przekaźnik szyby przedniej od 01.09.2015: Przekaźnik rozrusznika przedniego	5
211	Nieużywany	–
212	Obowiązuje dla silników 133, 270: Tuleja złącza, obwód 87M3 Obowiązuje dla silnika 651: Element grzejny przewodu odpowietrzającego Element grzejny termostatu płynu chłodzącego Zawór przełączający obejściowy chłodnicy recyrkulacji spalin Obowiązuje dla silnika 607 (norma emisji EU5): Czujnik tlenu przed katalizatorem Pozycjoner ciśnienia doładowania Obowiązuje dla silnika 607 (norma emisji EU6): Czujnik tlenu przed katalizatorem Obowiązuje dla silnika 607: Jednostka sterująca CDI	15
213	Obowiązuje dla silników 133, 270, 651: Tuleja złącza, obwód 87 M2e Obowiązuje dla silnika 607 (norma emisji EU5): Wałek rozrządu Czujnik Halla Jednostka sterująca CDI Zawór regulacji ilości Obowiązuje dla silnika 607 (norma emisji EU6): Czujnik tlenu za katalizatorem jednostki sterującej CDI	15
214	Obowiązuje dla silników 133, 270, 651: Tuleja złącza, obwód 87 M4e	10
215	Dotyczy silnika benzynowego: Cewka zapłonowa cylindra 1Cewka zapłonowa cylindra 2Cewka zapłonowa cylindra 3 Cewka zapłonowa cylindra 3 Cewka zapłonowa cylindra 4 Dotyczy silnika 651: Zawór kontroli ilości Obowiązuje dla silnika 607: Jednostka sterująca CDI Pozycjoner ciśnienia doładowania Zawór regulacji ilości	20
216	Obowiązuje dla silnika benzynowego: Jednostka sterująca ME-SFI Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego	5
217	Obowiązuje z skrzynią biegów 724: Dwusprzęgłowa skrzynia biegów w pełni zintegrowana jednostka sterująca skrzynią biegów	25
218	Elektroniczna jednostka sterująca programu stabilności	5
219	Nieużywany	–
220	Pompa obiegowa chłodziwa do skrzyni biegów	10
221	Nieużywany	–
222	Nieużywany	–
223	Nieużywany	–
224	Sterownik elektryczny DISTRONIC Sterownik COLLISION PREVENTION ASSIST	7,5
225	Nieużywany	–
226	Nieużywany	–
227	Nieużywany	–
228	Nieużywany	–
229	Lewa lampa przednia	5
230	Elektroniczna jednostka sterująca programu stabilności	5
231	Prawa lampa przednia	5
232	Jednostka sterująca reflektorów	15
233	Nieużywany	–
234	Obowiązuje dla silnika 607: Jednostka sterująca układu napędowego	5
235	Obowiązuje dla silnika 607: Silnik wentylatora Siłownik żaluzji chłodnicy	7,5
235	Obowiązuje dla silnika 133: Pompa obiegowa chłodnicy powietrza doładowującegoPompa obiegowa chłodnicy powietrza doładowującego	7,5
236	Jednostka sterująca SAM	40
237	Elektroniczna jednostka sterująca programu stabilności	40
238	Podgrzewana szyba przednia	50
239	Prędkość wycieraczek 1/2 przekaźnika	30
240A	Przekaźnik obwodu rozrusznika 50	25
240B	Przekaźnik obwodu 15 (nie zatrzaśnięty)	25
241	Nieużywany	7,5

Przekaźnik
J	Przekaźnik klaksonu fanfary
K	Prędkość wycieraczek 1/2 przekaźnika
L	Przekaźnik włączania/wyłączania wycieraczek przedniej szyby
M	Przekaźnik obwodu rozrusznika 50
N	Przekaźnik obwodu 87M
O	ECO start/stop: przekaźnik pompy obiegowej chłodziwa skrzyni biegów
P	Przekaźnik rezerwowy (F58kP)
Q	Przekaźnik obwodu 15 (nie zatrzaśnięty)
R	Obwód 15 przekaźnik
S	Obwód 87 przekaźnik
T	Podgrzewany przekaźnik szyby przedniej
