Schematy skrzynek bezpieczników i przekaźników – Mercedes-Benz GLS X167
Dotyczy pojazdów wyprodukowanych w latach:
2018, 2019, 2020, 2021, 2022, 2023.
Ampery:
- czarny – 1
- szary – 2
- beżowy – 5
- brązowy – 7,5
- czerwony – 10
- niebieski – 15
- żółty – 20
- biały – 25
- zielony – 30
- bursztynowy – 40
- czerwony – 50
- niebieski – 60
W przypadku amperażu, należy posiłkować się grafikami!

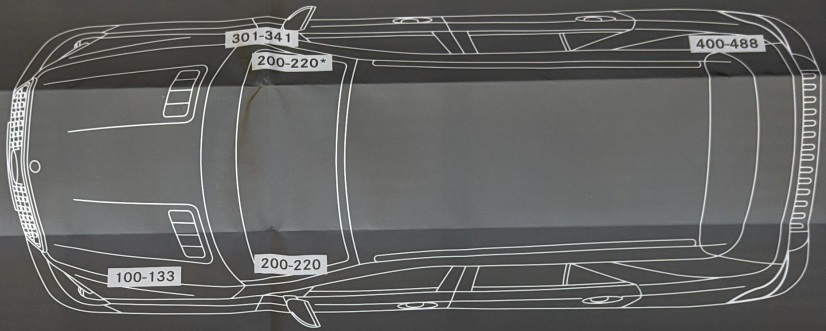

Lokalizacje
Skrzynka bezpieczników w komorze silnika
| Numer |
Opis |
| 100 |
System hybrydowy |
| 101 |
Elektronika silnika |
| 102 |
Elektronika silnika |
| 103 |
Elektronika silnika |
| 104 |
Elektronika silnika |
| 105 |
AQUABLADE |
| 106 |
Wycieraczka przedniej szyby |
| 107 |
Pompy płynu chłodzącego |
| 108 |
|
| 109 |
Generator dźwięku |
| 110 |
Światła zewnętrzne |
| 111 |
Wycieraczka przedniej szyby |
| 112 |
|
| 113 |
Rozrusznik |
| 114 |
Elektronika silnika |
| 115 |
|
| 116 |
ABS, ASR, ESP, BAS |
| 117 |
|
| 118 |
Pompy płynu chłodzącego |
| 119 |
Wentylator pompy płynu chłodzącego |
| 120 |
Pompy płynu chłodzącego |
| 121 |
Automatyczna skrzynia biegów |
| 122 |
Automatyczna skrzynia biegów |
| 123 |
Elektronika silnika |
| 124 |
Elektronika silnika |
| 125 |
Elektronika silnika |
| 126 |
Przełącznik świateł zewnętrznych |
| 127 |
Gniazdo ładowania USB |
| 128 |
Elektronika silnika |
| 129 |
ABS, ASR, ESP, BAS |
| 130 |
|
| 131 |
|
| 132 |
Elektronika silnika |
| 133 |
Światła zewnętrzne |

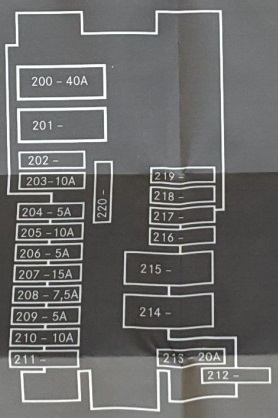

Skrzynka bezpieczników w przedziale pasażerskim (lewa strona deski rozdzielczej)
| Numer |
Opis |
| 200 |
Układ klimatyzacji |
| 201 |
|
| 202 |
|
| 203 |
Przełącznik kolumny kierownicy |
| 204 |
Zapach |
| 205 |
Tylny ekran |
| 206 |
Wyświetlacz head-up |
| 207 |
System radio i nawigacji |
| 208 |
Zestaw wskaźników |
| 209 |
Panel przełączników konsoli środkowej z przodu |
| 210 |
ETC, elektroniczny pobór opłat |
| 211 |
|
| 212 |
|
| 213 |
Układ klimatyzacji |
| 214 |
|
| 215 |
|
| 216 |
|
| 217 |
|
| 218 |
|
| 219 |
|
| 220 |
|
Skrzynka bezpieczników w przedziale pasażerskim (przestrzeń na nogi)
| Numer |
Opis |
| 301 |
Napinacz pasa bezpieczeństwa lewy i prawy |
| 302 |
Funkcje drzwi |
| 303 |
Regulacja siedziska |
| 304 |
Regulacja siedziska |
| 305 |
Ogrzewanie siedzenia, wentylacja z przodu |
| 306 |
Ogrzewanie siedzenia, wentylacja z przodu |
| 307 |
System start-stop |
| 308 |
AIRMATIC, zawieszenie pneumatyczne |
| 309 |
Szyberdach |
| 310 |
Napinacz pasa bezpieczeństwa lewy i prawy |
| 311 |
Elektronika silnika |
| 312 |
Podkładka do ładowania telefonu, indukcyjna WMI |
| 313 |
|
| 313 |
Gniazdo diagnostyczne |
| 314 |
Układ klimatyzacji;
Ogrzewanie zewnętrzne;
Ogrzewanie |
| 315 |
Elektronika silnika |
| 316 |
Przód konsoli dachowej |
| 317 |
System radio i nawigacji |
| 318 |
Alarm |
| 319 |
|
| 320 |
System radio i nawigacji |
| 321 |
Alarm |
| 322 |
|
| 323 |
|
| 324 |
Odłączenie usługi |
| 325 |
Systemy kamer |
| 326 |
Telefon |
| 327 |
Regulacja siedziska |
| 328 |
Regulacja siedziska |
| 329 |
DISTRONIC PLUS |
| 330 |
Systemy kamer |
| 331 |
Ogrzewanie przedniej szyby |
| 332 |
|
| 333 |
System radio i nawigacji |
| 334 |
Układ klimatyzacji |
| 335 |
DISTRONIC PLUS |
| 336 |
Sterowanie podwoziem AMG |
| 337 |
Kontrola gestami |
| 338 |
Touchpad |
| 339 |
Czujnik deszczu i światła |
| 340 |
Panel przełączników konsoli środkowej z tyłu |
| 341 |
Ogrzewanie zewnętrzne |
Skrzynka bezpieczników w bagażniku
| Numer |
Opis |
| 400 |
|
| 401 |
|
| 402 |
|
| 403 |
Podgrzewany uchwyt na napoje z przodu |
| 404 |
|
| 405 |
|
| 406 |
Funkcje drzwi |
| 407 |
Regulacja siedzeń 2. rząd siedzeń |
| 408 |
System nagłośnienia |
| 409 |
Oczyszczanie spalin Diesel SRC |
| 410 |
Regulacja siedzeń 2. rząd siedzeń |
| 411 |
Układ paliwowy |
| 412 |
JEDNOSTKA NAPĘDOWA AMG;
Ładowarka wysokiego napięcia |
| 413 |
System hybrydowy |
| 414 |
Telefon |
| 415 |
|
| 416 |
Akumulator 48V |
| 417 |
Oświetlenie ambientowe |
| 418 |
|
| 419 |
|
| 420 |
|
| 421 |
|
| 422 |
|
| 423 |
|
| 424 |
Łożyska silnika AMG |
| 425 |
Mechanizm różnicowy AMG |
| 426 |
Fotele wielokonturowe 2. rząd siedzeń |
| 427 |
Lodówka z tyłu |
| 428 |
Łożyska silnika AMG |
| 429 |
Ogrzewanie siedzeń 3. rząd siedzeń |
| 430 |
|
| 431 |
|
| 432 |
Ogrzewanie |
| 433 |
|
| 434 |
Ogrzewanie |
| 435 |
Centralna elektronika z tyłu |
| 436 |
Podczepianie przyczepy |
| 437 |
|
| 438 |
Alarm |
| 439 |
|
| 440 |
|
| 441 |
Ogrzewanie siedzeń 2. rząd siedzeń |
| 442 |
Ogrzewanie siedzeń 2. rząd siedzeń |
| 443 |
|
| 444 |
|
| 445 |
|
| 446 |
|
| 447 |
|
| 448 |
|
| 449 |
Podgrzewana konsola środkowa z panelem |
| 450 |
Podczepianie przyczepy |
| 451 |
Ogrzewanie siedzeń 2. rząd siedzeń |
| 452 |
Podczepianie przyczepy |
| 453 |
Podczepianie przyczepy |
| 454 |
Podczepianie przyczepy |
| 455 |
Podgrzewany uchwyt na napoje z tyłu |
| 456 |
Gniazdo 115V/230V |
| 457 |
Zapalniczka z przodu;
Gniazdo 12V w bagażniku |
| 458 |
Gniazdo 12 V w konsoli środkowej;
System start-stop |
| 459 |
|
| 460 |
|
| 461 |
Aktywny dźwięk |
| 462 |
Roleta tylna na boki |
| 463 |
Touchpad |
| 464 |
Podkładka do ładowania telefonu, indukcyjna WMI |
| 465 |
|
| 466 |
|
| 467 |
System monitorowania ciśnienia w oponach |
| 468 |
Tylna kamera |
| 469 |
Silnik tylnej klapy |
| 470 |
Ładowarka hybrydowa;
Mechanizm różnicowy AMG |
| 471 |
Składane siedzenie z tyłu |
| 472 |
Akumulator 48V |
| 473 |
Oczyszczanie spalin Diesel SRC |
| 474 |
Ogrzewana tylna szyba |
| 475 |
System nagłośnienia |
| 476 |
Centralna elektronika z tyłu |
| 477 |
Silnik tylnej klapy |
| 478 |
System nagłośnienia |
| 479 |
|
| 480 |
|
| 481 |
|
| 482 |
JEDNOSTKA NAPĘDOWA AMG |
| 483 |
|
| 484 |
|
| 485 |
System hybrydowy |
| 486 |
Układ klimatyzacji |
| 487 |
Fotele wielokonturowe 2. rząd siedzeń |
| 488 |
Fotele wielokonturowe 2. rząd siedzeń |
