Mercedes-Benz GLB X247 (2019-2023) - skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Mercedes-Benz GLB

Dotyczy pojazdów wyprodukowanych w latach:

2018, 2019, 2020, 2021, 2022, 2023.

Ampery:

  • szary – 2
  • beżowy – 5
  • brązowy – 7,5
  • czerwony – 10
  • niebieski – 15
  • żółty – 20
  • biały – 25
  • zielony – 30
  • bursztynowy – 40
  • czerwony – 50
  • niebieski – 60

W przypadku amperażu, należy posiłkować się grafikami!

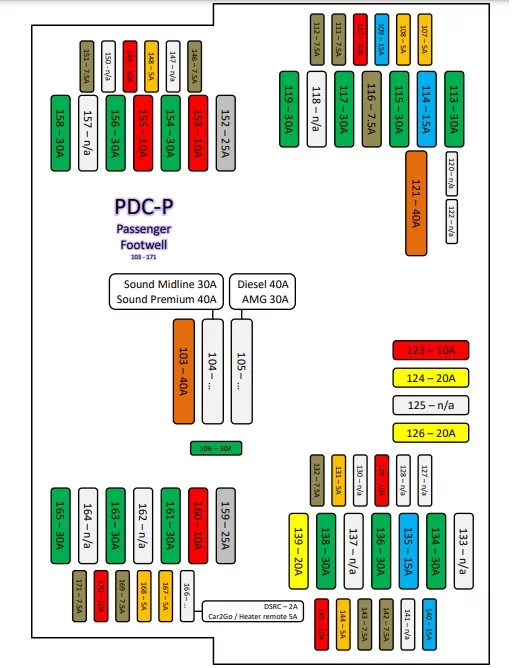

Przedział pasażerski (miejsce na nogi pasażera)

Mercedes-Benz GLB (2019-2023) - skrzynka bezpieczników i przekaźników

Numer Opis
101
102 Hybryda
103 System ogrzewania i klimatyzacji
104 Radio
105 Napęd na 4 koła,

AMG;

Silnik Diesel.
106 Centralny zamek;

CBC/SAM;

Wycieraczki tylne.
107 Distronic/FCW
108 System wzywania pomocy (E-CALL)
109 Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna.
110 Diagnostyka
111 Zestaw wskaźników
112 Pasy bezpieczeństwa;

Poduszki powietrzne.
113 Przesuwany dach
114 Regulacja przepustnicy
115 Pasy bezpieczeństwa;

Poduszki powietrzne.
116 Fotel kierowcy;

Fotel pasażera.
117 Środkowa konsola lub gniazdo 115/230V
118
119 Pasy bezpieczeństwa;

Poduszki powietrzne.
120
121 Ogrzewanie tylnej szyby
122
123 Gniazdo zasilania;

USB.
124 Zapalniczka;

Przednie gniazdo zasilania.
125 Gniazdo zasilania;

USB;

Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna
126 Gniazdo zasilania w bagażniku
127
128
129 Alarm przeciwkradzieżowy
130
131 Radio
132 Elektroniczna blokada zapłonu;

Blokada kierownicy.
133
134 Napęd na 4 koła, AMG.
135 Silnik Diesel
136 Fotel kierowcy;

Fotel pasażera
137
138 Fotel kierowcy;

Fotel pasażera
139 Napęd na 4 koła, AMG.
140 Moduł kontroli pod sufitem
141
142 Obrotowy włącznik światła
143 System ogrzewania i klimatyzacji;

Panel sterowania.
144 Panel sterowania;

Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna
145 Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna
146 Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna
147
148 Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna
149 Napęd na 4 koła, AMG.
150
151 Hybryda
152 Zestaw wskaźników;

Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna;

Radio.
153 Hybryda
154 Funkcje drzwi
155 Hybryda
156 Funkcje drzwi
157
158 CBC/SAM;

Oświetlenie zewnętrzne;

Światła awaryjne/ECO.
159 Pompa paliwa
160 Elektroniczna blokada zapłonu;

Blokada kierownicy.
161 Funkcje drzwi
162 Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna
163 Funkcje drzwi
164
165 CBC/SAM;

Oświetlenie zewnętrzne;

Światła awaryjne/ECO;
166 System ogrzewania i klimatyzacji;

ETC;

Czytnik kart DSRC (Japonia).
167 Centralny zamek;

Monitorowanie ciśnienia w oponach (TPMS).
168 Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna
169 Distronic/FCW;

Oświetlenie zewnętrzne;

Światła awaryjne/ECO;

Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna;

Wycieraczki przednie;

Czujnik deszczu.
170 Zapalniczka;

Przednie gniazdo zasilania;

Multimedia box (MBUX);

Nawigacja;

System telefonu;

Kierownica wielofunkcyjna
171 System Parktronic



Komora silnika

Mercedes-Benz GLB (2019-2023) - skrzynka bezpieczników i przekaźników



Numer Opis
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21 CBC/SAM;

Reflektory przednie;
22 Reflektory przednie
23 ESP;

Hamulec postojowy.
24 ESP;

Hamulec postojowy.
25
26 Elektronika silnika
27 Diagnostyka;

Elektronika silnika.
28 Elektronika silnika
29 Silnik Diesel;

Elektronika silnika.
30 Hybryda;

Elektronika silnika.
31 Hybryda;

Elektronika silnika.
32
33
34
35
36
37
38
39
40 CBC/SAM;

Reflektory przednie
41 Elektronika silnika
42 CBC/SAM;

Klakson;

Wycieraczki przednie;

Czujnik deszczu.
43 Automatyczna skrzynia biegów;

Elektronika silnika.
44 Wycieraczki przednie;

Czujnik deszczu.
45 Automatyczna skrzynia biegów
46 Hybryda
47 Distronic/FCW.
48 Reflektory przednie
49 Automatyczna skrzynia biegów
50 Hybryda
51 Automatyczna skrzynia biegów
52 System ogrzewania i klimatyzacji
53 Hybryda;

System ogrzewania i klimatyzacji
54 Elektronika silnika
55 Elektronika silnika
56 Elektronika silnika
57 Automatyczna skrzynia biegów;

Hybryda;

Silnik Diesel.
58
59
60
61 Hybryda
62
62
63 CBC;

SAM;

Hybryda.
64 Reflektory przednie
65 Szkoła jazdy
66 Hybryda
67 Silnik Diesel
68 CBC/SAM.
69 Elektronika silnika
70 Distronic/FCW
71 Elektronika silnika
72 ESP;

Hamulec postojowy.
73 Rozrusznik
74 Rozrusznik (dioda)
75 Rozrusznik
76 Hybryda
77
78 ESP;

Hamulec postojowy;

Hybryda.

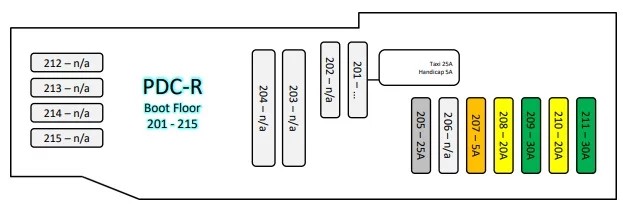

Bagażnik

Mercedes-Benz GLB X247 (2019-2023) - skrzynka bezpieczników i przekaźników

Numer Opis
201
202 Hak holowniczy
203 Zdalne otwieranie/zamykanie bagażnika
204
205
206
207
208 Hak holowniczy
209 Hak holowniczy
210 Hak holowniczy
211 Hak holowniczy
212
213
214
215
