Schematy skrzynek bezpieczników i przekaźników – Mazda Tribute
Dotyczy pojazdów wyprodukowanych w latach:
2006, 2007.

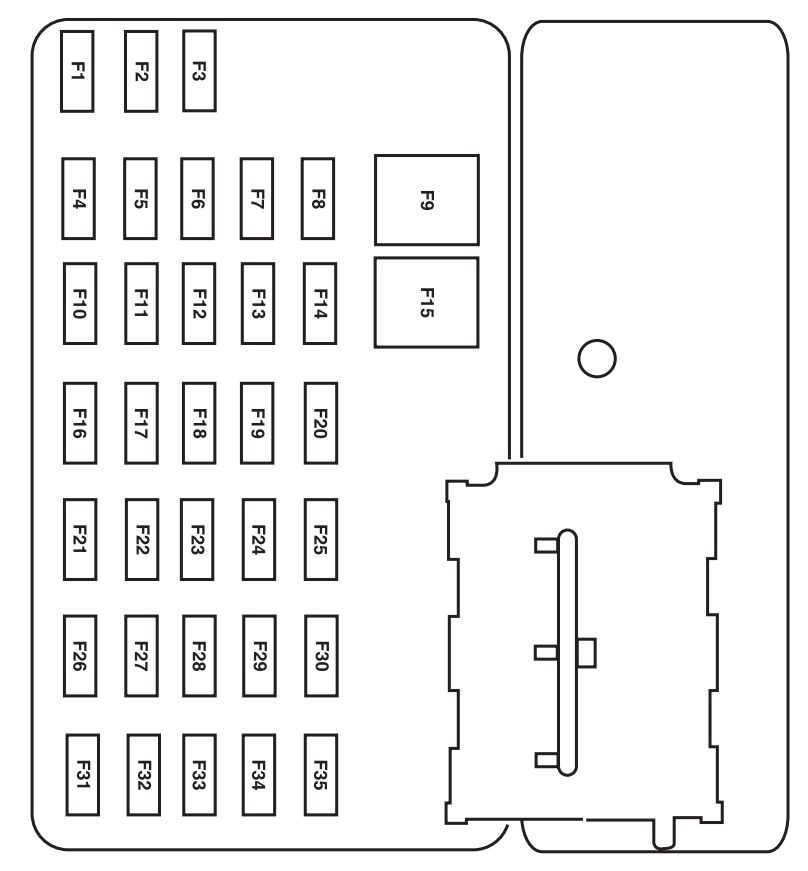

Panel bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się po prawej stronie konsoli środkowej, obok tablicy rozdzielczej.
| Bezpiecznik/przekaźnik |
Ampery [A] |
Opis |
| 1 |
15* |
Lampy do holowania przyczepy |
| 2 |
5* |
Radio (oświetlenie) |
| 3 |
15* |
Światła postojowe przednie i tylne |
| 4 |
10* |
Stacyjka |
| 5 |
2* |
Moduł sterujący układu napędowego (przekaźnik PCM), przekaźnik pompy paliwa, przekaźnik głównego wentylatora, przekaźnik wentylatora wysokiej/niskiej prędkości 2, moduł PATS |
| 6 |
15* |
Centralne wysoko montowane światło stopu (CHMSL), światła stopu, PCM, układ przeciwblokujący (ABS), regulacja prędkości, włącznik/wyłącznik hamulca |
| 7 |
10* |
Zestaw wskaźników, złącze diagnostyczne, przełącznik lusterka zasilania, radio |
| 8 |
— |
Nieużywany |
| 9 |
30** |
Elektryczne zamki drzwi, elektryczne fotele |
| 10 |
15* |
Podgrzewane lustra |
| 11 |
15* |
Szyberdach |
| 12 |
— |
Nieużywany |
| 13 |
— |
Nieużywany |
| 14 |
— |
Nieużywany |
| 15 |
30** |
Okna elektryczne |
| 16 |
15* |
Głośnik niskotonowy |
| 17 |
15* |
Światła mijania |
| 18 |
10* |
4WD |
| 19 |
— |
Nieużywany |
| 20 |
15* |
klakson |
| 21 |
10* |
Silnik wycieraczki tylnej, spryskiwacz wycieraczki tylnej |
| 22 |
10* |
Lusterko elektrochromatyczne, zestaw wskaźników |
| 23 |
5* |
Radio (moc) |
| 24 |
20* |
Zapalniczka |
| 25 |
20 |
Silnik wycieraczki przedniej, spryskiwacz wycieraczki przedniej |
| 26 |
5* |
Przełącznik trybu systemu klimatyzacji |
| 27 |
5* |
Odpowietrznik kanistra, przełącznik anulowania kontroli prędkości |
| 28 |
10* |
Klaster instrumentów |
| 29 |
— |
Nieużywany |
| 30 |
— |
Nieużywany |
| 31 |
— |
Nieużywany |
| 32 |
10* |
Blokada zmiany biegów hamulca |
| 33 |
15* |
Moduł poduszki powietrznej, lampka kontrolna dezaktywacji poduszki powietrznej pasażera (PAD), czujnik klasyfikacji pasażerów (OCS) |
| 34 |
5* |
Moduł ABS, Evac and Fill, Kontrola prędkości |
| 35 |
5* |
Moduł podgrzewanych siedzeń, 4WD |
| * Mini bezpiecznik
** Bezpiecznik kasetowy |
Skrzynka rozdzielcza zasilania
Skrzynka rozdzielcza mocy znajduje się w komorze silnika.
| Bezpiecznik/przekaźnik |
Ampery [A] |
Opis |
| 1 |
— |
Nieużywany |
| 2 |
25* |
Moc reflektora |
| 3 |
25* |
Światła drogowe, kierunkowskazy, lampy wewnętrzne, moc reflektorów |
| 4 |
5* |
Utrzymaj przy życiu moc (KA PWR) |
| 5 |
15* |
Podgrzewane czujniki tlenu w spalinach (HEGO) |
| 6 |
20* |
Pompa paliwowa |
| 7 |
40** |
Przekaźnik RUN/ACC – Zapalniczka, Wycieraczki przednie i tylne |
| 8 |
30** |
Moduł sterujący układu napędowego (PCM), wtryskiwacze i cewka |
| 9 |
15* |
Alternator |
| 10 |
30* |
Podgrzewane siedzenia |
| 11 |
10* |
PCM |
| 12 |
20* |
Punkt mocy |
| 13 |
20* |
Światła przeciwmgielne |
| 14 |
15* |
Sprzęgło klimatyzacji, przekaźnik klimatyzacji |
| 15 |
30* |
Elektrozawór przeciwblokujący układu hamulcowego (ABS) |
| 16 |
25* |
Panel bezpieczników I/P (RUN/START) |
| 17 |
50** |
Zapłon (główny) |
| 18 |
40** |
Silnik dmuchawy |
| 19 |
40** |
Dodatkowy przekaźnik opóźniający – subwoofer i 4WD, światła mijania |
| 20 |
60** |
ABS |
| 21 |
40** |
Klakson, CHMSL, klaster, blokady zasilania i fotele elektryczne |
| 22 |
40** (I4) |
Wentylator chłodzący |
| 50** (V6) |
| 23 |
40** |
Tylny odszraniacz, przekaźnik świateł postojowych |
| 24 |
40** (I4) |
Wentylator o wysokiej/niskiej prędkości |
| 50** (V6) |
| 25 |
— |
Bocznica |
| R2 |
— |
Przekaźnik PCM |
| R3 |
— |
Przekaźnik pompy paliwa |
| R4 |
— |
Przekaźnik wentylatora chłodzącego |
| R5 |
— |
Przekaźnik wentylatora wysokiej/niskiej prędkości 1 |
| R6 |
— |
Przekaźnik silnika dmuchawy |
| R7 |
— |
Przekaźnik rozrusznika |
| R8 |
— |
Przekaźnik wentylatora wysokiej/niskiej prędkości 2 |
| R9 |
— |
Przekaźnik świateł przeciwmgielnych |
| R10 |
— |
Przekaźnik klimatyzacji |
| D1 |
— |
Nieużywany |
| D2 |
— |
Dioda klimatyzacji |
| * Mini bezpiecznik
** Bezpiecznik kasetowy |
