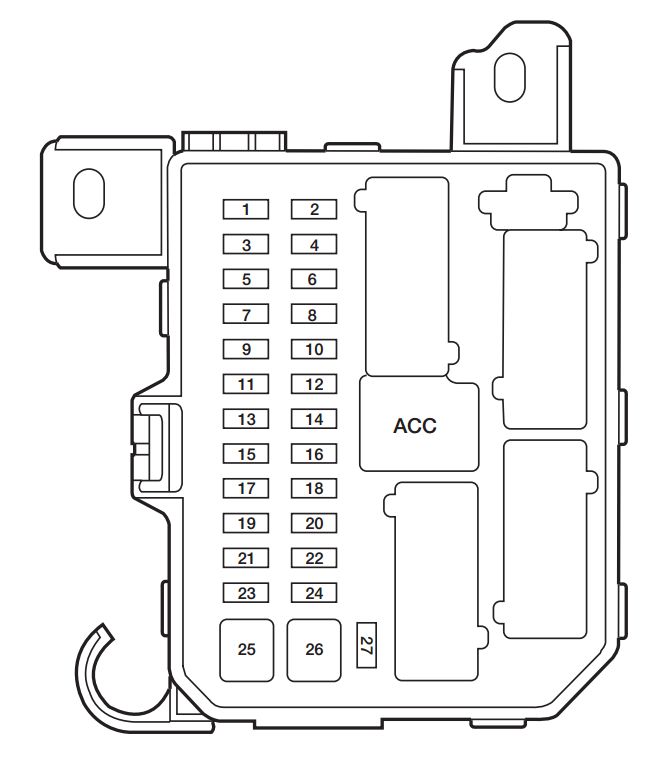

| Bezpiecznik/przekaźnik |
Ampery [A] |
Opis |
| 1 |
5 |
Elektromagnes sterujący odpowietrznikiem kanistra |
| 2 |
5 |
Przekaźnik dmuchawy (cewka), tylny przekaźnik odszraniania (cewka), przełącznik ciśnieniowy do PCM |
| 3 |
10 |
Silnik tylnej wycieraczki, silnik tylnegeo spryskiwacza, tylny przekaźnik wycieraczki (cewka) |
| 4 |
10 |
Moduł sterowania napędem na cztery koła, klaster (ostrzeżenie kontroli ograniczeń) |
| 5 |
5 |
Jednostka ABS (EVAC & FILL), jednostka ASC, moduł sterowania ograniczeniami, główne oprogramowanie ASC do jednostki ASC |
| 6 |
10 |
Jednostka migacza, lewa lampa cofania, prawa lampa cofania |
| 7 |
10 |
Pasywny nadajnik-odbiornik przeciwkradzieżowy (PATS), moduł kontroli ograniczeń |
| 8 |
10 |
Klaster, przekaźnik blokady zmiany biegów (cewka), sygnał O/D do PCM |
| 9 |
3 |
Przekaźnik PCM (cewka), przekaźnik wentylatora 1, 2, 3 (cewka), przekaźnik klimatyzacji (cewka) |
| 10 |
20 |
Silnik wycieraczki przedniej, silnik spryskiwacza przedniego, przekaźnik INT |
| 11 |
10 |
Przekaźnik IGN (cewka), przekaźnik ACC (cewka), przekaźnik rozrusznika (cewka), elektromagnes blokady klucza, GEM |
| 12 |
5 |
Radio, zegar |
| 13 |
— |
Nieużywany |
| 14 |
20 |
Zapalniczka |
| 15 |
15 |
Lewa przednia lampa pozycyjna, prawa przednia lampa pozycyjna, lewa lampa rejestracyjna, prawa lampa rejestracyjna, lewa lampa tylna, prawa lampa tylna, przekaźnik lampy postojowej (cewka), bezpiecznik przyczepy, bezpiecznik oświetlenia |
| 16 |
10 |
Klaster, zasilania lusterek |
| 17 |
15 |
Silnik dachu słonecznego |
| 18 |
5 |
Oświetlenie: klastra, zespołu grzejnego, radia, przełącznika zagrożeń, tylnego przełącznika odszraniania, przełącznika 4WD, przedniego przełącznika przeciwmgielnego |
| 19 |
10 |
Wzmacniacz subwoofera |
| 20 |
15 |
Kierunkowskazy lewe/prawe, lewe/prawe przednie boczne światła skrętu, lewe/prawe przednie światła skrętu, lewe/prawe tylne światła skrętu, lewy/prawy skręt przyczepy, jednostka błyskowa |
| 21 |
10 |
Lewe/prawe światła pozycyjne przyczepy |
| 22 |
15 |
Nieużywany |
| 23 |
15 |
Lewy/Prawy klakson |
| 24 |
15 |
Lewe/prawe światła stopu, lampa stopu zamontowana na wysokości, lewa/prawa lampa stopu przyczepy, jednostka ABS, jednostka ASC (przełącznik położenia pedału hamulca), PCM, elektromagnes zmiany biegów |
| 25 |
30 |
Silnik szyby elektrycznej — prawy przód, lewy przód, prawy tył, lewy tył |
| 26 |
30 |
Silnik zamka elektrycznego – prawy przód, lewy przód, prawy tył, lewy tył, GEM (cewka przekaźnika zamka drzwi), siedzenie zasilania |
| 27 |
10 |
Audio, klaster, lampa wewnętrzna, lampa mapowa, lampa ładunkowa |
| ACC |
— |
Przekaźnik akcesoriów |
