Schematy skrzynek bezpieczników i przekaźników – Mazda Millenia
Dotyczy pojazdów wyprodukowanych w latach:
1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Komora silnika
| Numer |
Ampery [A] |
Opis |
| 1 |
120 |
Do ochrony wszystkich obwodów |
| 2 |
30 |
Dodatkowy wentylator chłodzący do klimatyzatora |
| 3 |
30 |
Układ wtrysku paliwa |
| 4 |
40 |
Reflektory |
| 5 |
60 |
RADIO, SKRĘT, MIERNIK, SILNIK, Bezpieczniki S/ROOF i P/WIND, Układ zapłonowy |
| 6 |
30 |
Wentylator chłodzący |
| 7 |
60 |
System zapobiegania blokady kół |
| 8 |
40 |
Grzejnik, Klimatyzator |
| 9 |
40 |
Odmrażacz tylnej szyby |
| 10 |
60 |
Bezpieczniki STOP, ROOM i D/LOCK, Otwieracz pokrywy paliwa, Zamek drzwi elektrycznych |
| 11 |
20 |
System nagłośnieniowy |
| 12 |
30 |
Okna elektryczne |
| 13 |
30 |
Fotel elektryczny |
| 14 |
10 |
Klakson |
| 15 |
10 |
Układ sterowania silnikiem |
| 16 |
10 |
Jednostka sterująca silnika |
| 17 |
15 |
Światła przeciwmgielne |
| 18 |
20 |
Siedzisko cieplejsze |
| 19 |
15 |
Tylne światła, światła postojowe, oświetlenie tablicy rejestracyjnej, oświetlenie deski rozdzielczej, oświetlenie schowka na rękawiczki, zegar; |
| 20 |
— |
— |
| 21 |
— |
— |
| 22 |
— |
— |

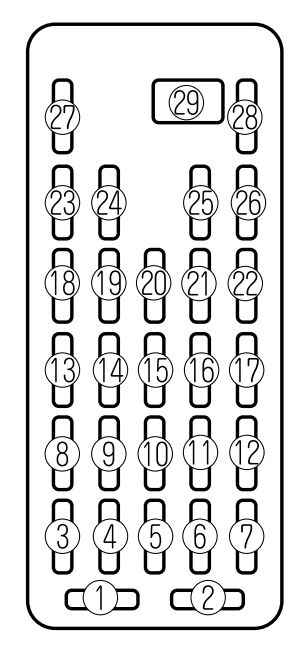

Przedział pasażerski (strona kierowcy)
| Numer |
Ampery [A] |
Opis |
| 1 |
15 |
Lampka ostrzegawcza zagrożenia |
| 2 |
15 |
Zegar, oświetlenie wewnętrzne |
| 3 |
15 |
Szyberdach |
| 4 |
15 |
Wskaźniki, światła cofania, kierunkowskazy, tempomat |
| 5 |
20 |
Światła stopu |
| 6 |
— |
— |
| 7 |
15 |
IIA |
| 8 |
10 |
Odmrażacz tylnej szyby |
| 9 |
10 |
Klimatyzator |
| 10 |
20 |
Wycieraczki i spryskiwacze przedniej szyby |
| 11 |
10 |
Odmrażacz lusterka |
| 12 |
15 |
Rozrusznik |
| 13 |
15 |
Odmrażacz lusterka |
| 14 |
10 |
Klimatyzator |
| 15 |
— |
— |
| 16 |
— |
— |
| 17 |
— |
— |
| 18 |
10 |
Radio |
| 19 |
15 |
Układ sterowania silnikiem |
| 20 |
10 |
Oświetlenie deski rozdzielczej |
| 21 |
15 |
Otwieracz pokrywy bagażnika, Otwieracz pokrywy paliwa |
| 22 |
— |
— |
| 23 |
15 |
Zapalniczka |
| 24 |
— |
— |
| 25 |
— |
— |
| 26 |
30 |
— |
| 27 |
— |
— |
| 28 |
— |
— |
| 30 |
30 |
Zamek drzwi elektrycznych |
