Lincoln MKX (2016-2018) – skrzynka bezpieczników i przekaźników

Schematy skrzynek bezpieczników i przekaźników – Lincoln MKX

Dotyczy pojazdów wyprodukowanych w latach:

2016, 2017, 2018.



Schemat skrzynki bezpieczników w przedziale pasażerskim

Tablica bezpieczników znajduje się pod tablicą rozdzielczą po lewej stronie kolumny kierownicy. Dostęp do panelu bezpieczników może być łatwiejszy po zdjęciu elementu wykończeniowego.

Lincoln MKX (2016-2018) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 2016: oświetlenie na żądanie (schowek na rękawiczki, toaletka, kopuła), cewka przekaźnika oszczędzania baterii, cewka przekaźnika łatwego składania w drugim rzędzie
2 7,5 Fotele z pamięcią, odcinek lędźwiowy, lusterka elektryczne (2016), zasilanie układu logicznego modułu fotela kierowcy
3 20 Odblokowanie drzwi kierowcy
4 5 – (zapasowy)
5 20 Wzmacniacz subwoofera
6 10 ładowarka USB
7 10 – (zapasowy)
8 2017-2018: Przekaźnik klaksonu bezpieczeństwa
9 10 Moduł systemu rozrywki dla tylnych siedzeń, znaczek kamery 360
10 5 Klawiatura, zasilanie modułu logiki tylnej klapy, moduł głośnomówiący, moduł MyLincoln (2016), moduł SYNC 3 (2017-2018), wbudowany modem (2018)
11 5 2017-2018: Połączony moduł czujnikowy
12 7,5 Moduł klimatyzacji, moduł zmiany biegów (2017-2018)
13 7,5 Moduł sterujący kolumny kierownicy, moduł inteligentnego złącza danych (brama).
14 10 2017-2018: Rozszerzony moduł zasilania – zasilanie
15 10 Moc łącza danych
16 15 – (zapasowy)
17 5 – (zapasowy)
18 5 2016: Wyłącznik zapłonu, włącznik przyciskowy, elektromagnes blokady klucza
19 7,5 2017-2018: Rozszerzony moduł zasilania – Run/Start
20 7,5 Aktywna moc układu kierowniczego przedniego
21 5 Czujnik wilgotności i temperatury w samochodzie
22 5 Czujnik klasyfikacji pasażerów
23 10 Akcesoria z opóźnieniem (logika falownika zasilania, logika szyberdachu, przełącznik zasilania szyby kierowcy), wyświetlacz przezierny (2016 r.), moduł zmiany biegów (2016 r.), kamera przednia (2016 r.), moduł kamery 360 (2016 r.)
24 20 Odblokowanie centralnego zamka
25 30 Drzwi kierowcy (okno, lusterko), moduł drzwi kierowcy, wskaźnik blokady drzwi kierowcy, podświetlenie wyłącznika blokady kierowcy
26 30 Drzwi pasażera z przodu (okno, lusterko), moduł drzwi pasażera z przodu, wskaźnik blokady pasażera z przodu, oświetlenie przełącznika pasażera z przodu (okno, zamek)
27 30 Szyberdach
28 20 Wzmacniacz
29 30 Inteligentne okno tylnych drzwi po stronie kierowcy
30 30 Inteligentne okno w tylnych drzwiach pasażera
31 15 – (zapasowy)
32 10 Moduł globalnego systemu pozycjonowania (2016), wyświetlacz Centerstack (2016), sterowanie głosowe (SYNC), moduł nadajnika-odbiornika radiowego, moduł bramki multimedialnej (2016)
33 20 Radio
34 30 Magistrala Run-Start (bezpiecznik 19, 20, 21, 22, 35,36, 37, wyłącznik automatyczny 38)
35 5 2016: Moduł kontroli ograniczeń
36 15 Automatycznie ściemniające się lusterko wsteczne, podgrzewane siedzenie (2016), moduł automatycznego lusterka świateł drogowych/odjazdu z pasa ruchu, zasilanie logiczne modułu podgrzewanego tylnego siedzenia, moduł zawieszenia
37 20 2016: Moduł podgrzewanej kierownicy (bez aktywnego przedniego układu kierowniczego)
38 30 Elektrycznie sterowane tylne szyby, Oświetlenie włącznika tylnej szyby

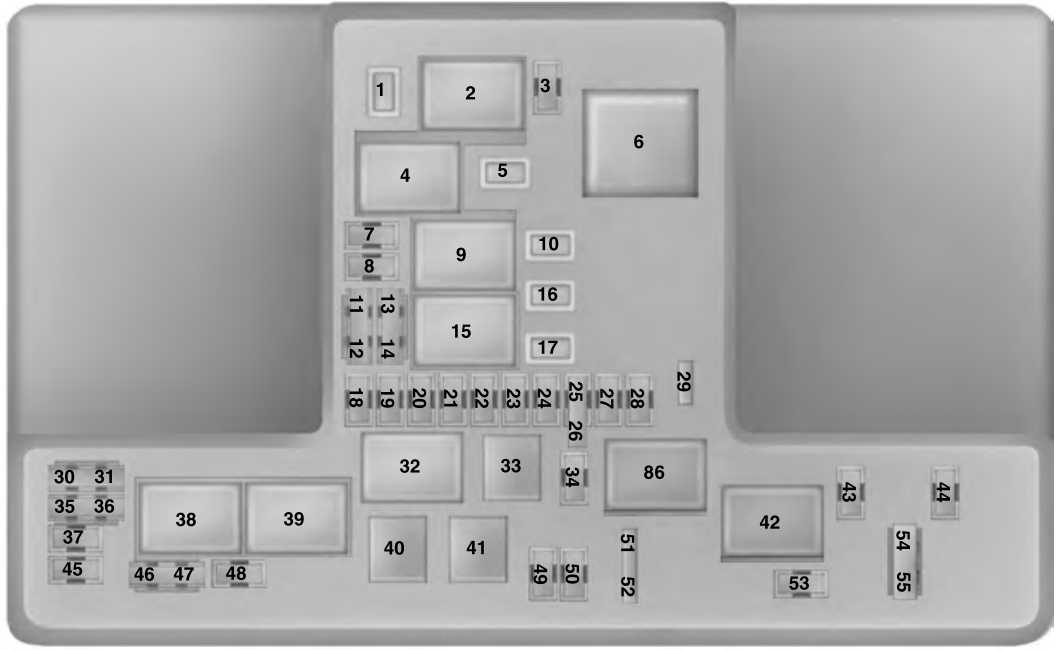

Skrzynka bezpieczników komory silnika

Skrzynka rozdzielcza znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Lincoln MKX (2016-2018) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Elektrycznie składane siedzenia drugiego rzędu
3 15 Wycieraczka tylna, czujnik deszczu
5 20 Punkt zasilania 3 – tył konsoli
7 20 Moduł sterujący układu napędowego – zasilanie pojazdu 1
8 20 Moduł sterujący układu napędowego – moc pojazdu 2
10 20 2016-2017: Punkt zasilania 1 – przód kierowcy
2018: Power point 5 – główny pojemnik
11 15 Moduł sterujący układu napędowego – moc pojazdu 4
12 15 Moduł sterujący układu napędowego – moc pojazdu 3
13
14
16 20 Punkt zasilania 2 – pojemnik na konsolę
17 20 Punkt zasilania 4 – bagażnik
18 20 Prawy reflektor HID
19 10 Elektroniczne wspomaganie kierownicy typu run-start
20 10 Włącz/rozpocznij oświetlenie
21 15 Zasilanie logiki pompy oleju przekładniowego (start/stop)
22 10 Elektrozawór sprzęgła klimatyzacji
23 15 2016: Run-start 6, system informacji o martwym polu, kamera cofania, tempomat adaptacyjny, wyświetlacz przezierny, moduł jakości napięcia (start/stop), kamera z widokiem z przodu, moduł kamery z widokiem z przodu
2017-2018: Przednia kamera dzielona, ​​Kamera tylna, Moduł przedniej kamery dzielonej, Siłownik zmiany biegów
24 10 – (zapasowy)
25 10 Układ zapobiegający blokowaniu kół podczas uruchamiania
26 10 Moduł sterujący układu napędowego typu run-start
27
28 10 Pompka spryskiwacza tył
29
30
31
34 15 Wydanie schowka na rękawiczki
35
36
37 10 Wentylator zespołu przenoszenia mocy
43 10 Łatwe składanie siedzeń drugiego rzędu
44 20 Reflektor lewy HID
45
46
47
48
49
50 20 Klakson
51
52
53 10 2016-2017: Fotele wielokonturowe
54 10 Wyłącznik hamulca
55 10 czujnik ALT
Przekaźnik
2 Rozrusznik
4 Silnik dmuchawy
6
9 Moduł sterujący układu napędowego
15 Uruchom-rozpocznij
32 Wentylator elektroniczny 1
33 Sprzęgło klimatyzacji
38 Wentylator elektroniczny 2
39 Wentylator elektryczny 3
40 Klakson
41
42 Pompa paliwowa
86



Zobacz także:  Lincoln MKX (2007-2010) - skrzynka bezpieczników i przekaźników

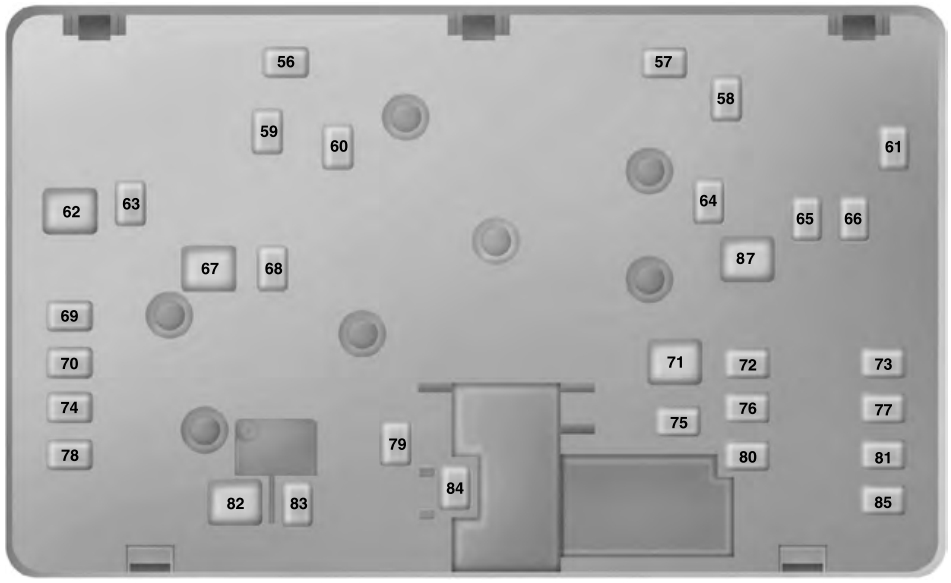

Skrzynka rozdzielcza zasilania (dół)

Bezpieczniki znajdują się w dolnej części skrzynki bezpieczników pod maską.

Aby uzyskać dostęp do dolnej części skrzynki bezpieczników, wykonaj następujące czynności:

  1. Zwolnij dwa zatrzaski znajdujące się po obu stronach skrzynki bezpieczników.
  2. Podnieś wewnętrzną stronę skrzynki bezpieczników z podstawki.
  3. Przesuń skrzynkę bezpieczników w kierunku środka komory silnika.
  4. Obróć zewnętrzną stronę skrzynki bezpieczników, aby uzyskać dostęp do dolnej części.
Zobacz także:  Lincoln Navigator (1999) - skrzynka bezpieczników i przekaźników

Lincoln MKX (2016-2018) - skrzynka bezpieczników i przekaźników

Lincoln MKX (2016-2018) - skrzynka bezpieczników i przekaźników

Numer Ampery [A] Opis
56
57 20 2018: Punkt zasilania 1 – przód kierowcy
58 30 Zasilanie pompy paliwa
59 40 Wentylator elektroniczny 3
60 40 Wentylator elektroniczny 1
61
62 50 Moduł kontroli nadwozia 1
63 25 Wentylator elektroniczny 2
64 20 Spryskiwacz reflektora
65 20 Podgrzewane przednie siedzenie
66 15 2017-2018: Podgrzewany park wycieraczek
67 50 Moduł kontroli nadwozia 2
68 40 Ogrzewana tylna szyba
69 30 Zawory układu przeciwblokującego
70 30 Siedzenie pasażera
71 50 Aktywna przednia kierownica
72 20 Pompa oleju przekładniowego (start/stop)
73 20 Podgrzewane tylne siedzenia
74 30 Moduł fotela kierowcy
75 25 Silnik wycieraczek 1
76 30 Moduł elektrycznej klapy bagażnika
77 30 Moduł siedzenia klimatyzacji
78 40 Moduł oświetlenia przyczepy
79 40 Silnik dmuchawy
80 25 Silnik wycieraczek 2
81 40 Falownik 110 V
82
83 20 TRCM (iShifter)
84 30 Elektromagnes rozrusznika
85 30 2016: Dach Vista
87 60 Pompa układu przeciwblokującego
