Lincoln MKX (2007-2010) – skrzynka bezpieczników i przekaźników

Jakub Wojciechowski
30 stycznia, 2023

Spis treści

Schematy skrzynek bezpieczników i przekaźników – Lincoln MKX

Dotyczy pojazdów wyprodukowanych w latach:

2007, 2008, 2009, 2010.

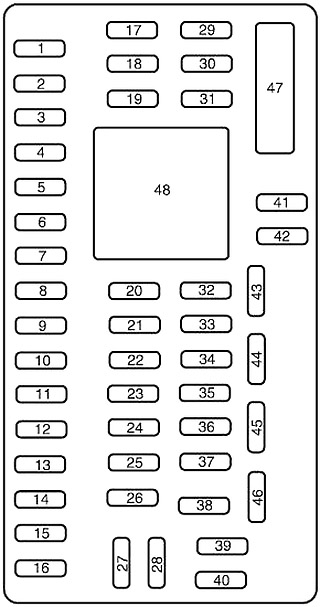

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się za panelem wykończeniowym po lewej stronie miejsca na nogi kierowcy, w pobliżu hamulca postojowego.

Aby zdjąć panel wykończeniowy, przesuń dźwignię zwalniającą w prawo, a następnie wyciągnij panel wykończeniowy. Aby ponownie zainstalować panel wykończeniowy, wyrównaj wypustki na spodzie panelu z rowkami, dociśnij panel i przesuń dźwignię zwalniającą w lewo, aby zabezpieczyć panel.

Lincoln MKX (2007-2010) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	2007: Inteligentne okno przednie kierowcy
1	30	2008-2010: Inteligentne okno pasażera z przodu
2	15	2010: Wysoko montowane światło stop (hamulec włączony/wyłączony)
3	15	System rozrywki rodzinnej (FES)/Sterowanie tylnymi siedzeniami (2007-2008), SYNC (2008-2010)
4	30	2007: Inteligentne okno przednie pasażera
4	30	2008-2010: Inteligentne okno przednie kierowcy
5	10	Oświetlenie klawiatury, drugi rząd siedzeń, system monitorowania ciśnienia w oponach (TPMS (2007-2009)), blokada zmiany biegów hamulca (BSI (2007-2009)), inteligentna skrzynka przyłączeniowa (SJB (2009))
6	20	Kierunkowskazy
7	10	Światła mijania (lewe)
8	10	Światła mijania (prawe)
9	15	Oświetlenie wnętrza, Lampy bagażnika
10	15	Podświetlenie, lampy kałużowe, oświetlenie otoczenia (2009)
11	10	Napęd na wszystkie koła
12	7,5	Przełącznik zasilania lusterek, pamięć fotela kierowcy po stronie kierowcy, moduł fotela kierowcy – zasilanie podtrzymujące (KA)
13	7,5	Radio satelitarne (2009-2010), DSP (2009)
14	10	Moduł elektrycznej klapy bagażnika
15	10	Klimatyzacja, moduł GPS (2010)
16	15	– (Zapasowy)
17	20	Wszystkie zasilanie silnika zamka elektrycznego, zwalnianie klapy bagażnika, szyberdach (2007-2008), przednie szyby Express góra/dół (2009-2010)
18	20	System THX, Podgrzewane siedzenia (2009)
19	25	Tylna wycieraczka
20	15	Łącza danych
21	15	Światła przeciwmgielne
22	15	Lampy parkowe
23	15	Reflektory świateł drogowych
24	20	Przekaźnik klaksonu
25	10	Lampy na żądanie/lampy wewnętrzne
26	10	Zestaw wskaźników tablicy rozdzielczej
27	20	Stacyjka
28	5	Radio
29	5	Zestaw wskaźników tablicy rozdzielczej
30	5	Przełącznik anulowania nadbiegu
31	10	Kompas (2007), automatycznie przyciemniane lusterko wsteczne (2007-2009)
32	10	2010: Moduł kontroli ograniczeń
33	10	– (Zapasowy)
34	5	Czujnik kąta skrętu
35	10	Wspomaganie parkowania tyłem, napęd na wszystkie koła (AWD (2007-2009)), moduł podgrzewanego siedzenia, czujnik odchylenia kierunkowego (2010)
36	5	Transceiver z pasywnym systemem antykradzieżowym (PATS).
37	10	Kontrola klimatu
38	20	2007-2009: System THX
38	20	2010: Subwoofer/wzmacniacz
39	20	Radio
40	20	– (Zapasowy)
41	15	Opóźniona funkcja akcesoriów do podświetlenia radia i przełącznika blokady (2007-2009), oświetlenie Ambient (2009), automatycznie przyciemniane lusterko wsteczne (2010)
42	10	– (Zapasowy)
43	10	Logika tylnej wycieraczki
44	10	Kanał akcesoriów klienta
45	5	Logika wycieraczek przednich, zasilanie przekaźnika klimatyzacji (2007-2009)
46	7,5	Czujnik klasyfikacji pasażerów (OCS), wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI)
47	30	Wyłącznik automatyczny: elektryczne szyby
Przekaźnik
48	Opóźnione akcesoria

Zobacz także: Lincoln MKS (2009-2012) - skrzynka bezpieczników i przekaźników

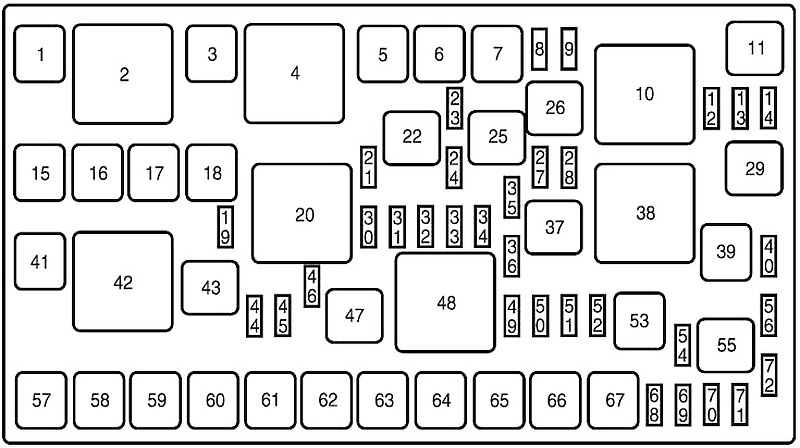

Schemat skrzynki bezpieczników komory silnika

Skrzynka rozdzielcza znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Lincoln MKX (2007-2010) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	–
3	–	–
5	40	Wentylator chłodzący (pojazdy z przyczepą holowniczą)
5	60	Wentylator chłodzący (pojazdy bez holowanej przyczepy)
6	40	Wentylator chłodzący (tylko holowanie przyczepy)
7	30	Podgrzewane tylne siedzenia
8	10	Alternator
9	20	Światła postojowe do holowania przyczepy
12	–	–
13	–	–
14	–	–
15	40	Silnik pompy ABS
16	30	Podgrzewane fotele przednie
17	20	Zapalniczka / punkt zasilania
18	30	2007: Panoramiczny szyberdach
18	20	2008-2010: Panoramiczny szyberdach
21	7,5	Moduł sterujący układu napędowego (PCM) – Utrzymuj moc przy życiu (KA)
24	15	2007: Lewe światło stopu/kierunkowskazu przyczepy holowniczej
24	10	2008-2010: Lewe światło stopu/kierunkowskazu przyczepy holowniczej
27	10	Odblokowanie tylnego siedzenia
28	15	Podgrzewane lustro
30	15	VPWR 1 – PCM
31	10	VPWR 3 – PCM
32	10	VPWR 2 – PCM
33	15	VPWR 4 – PCM
34	–	–
35	10	Sprzęgło klimatyzacji
36	–	–
39	40	Odmrażacz tylnej szyby
40	–	–
41	30	Rozrusznik
44	10	Lampy zapasowe
45	–	–
46	15	2007: Prawe światło stopu/kierunkowskazu przyczepy holowniczej
46	10	2008-2010: Prawe światło stopu/kierunkowskazu holowania przyczepy
49	10	PCM ISPR
50	10	ABS Uruchom
51	5	Oświetlenie adaptacyjne
52	5	Cewka przekaźnika pompy paliwa
53	30	Uruchom/uruchom tablicę bezpieczników w przedziale pasażerskim
54	–	–
55	–	–
57	40	Zawory układu przeciwblokującego
58	30	Wycieraczki przednie
59	30	Elektryczna klapa bagażnika
60	30	Elektrycznie sterowany fotel kierowcy
61	30	Elektryczny fotel pasażera
62	–	–
63	40	Silnik dmuchawy
64	20	Zapalniczka do cygar / punkt zasilania
65	20	Zapalniczka do cygar / punkt zasilania
66	20	Zapalniczka do cygar / punkt zasilania
67	–	–
68	15	Pompa paliwowa
69	–	–
70	–	–
71	10	Światła stopu (włącznik/wyłącznik hamulca)
72	–	–
Dioda
19	Pompa paliwowa
23	2009-2010: Zintegrowany start za jednym dotknięciem
56	Sprzęgło klimatyzacji
Przekaźnik
2	Silnik dmuchawy
4	–
10	–
11	Lampka postojowa do holowania przyczepy
20	PCM
22	Lewe światło stopu/kierunkowskazu przyczepy holowniczej
25	Odblokowanie tylnego siedzenia
26	Pompa paliwowa
29	Podgrzewane lusterko
37	Sprzęgło klimatyzacji
38	Odmrażacz tylnej szyby
42	Rozrusznik
43	Lampa zapasowa
47	Prawe światło stopu/kierunkowskazu holowania przyczepy
48	Rozrusznik
