Schemat skrzynek bezpieczników i przekaźników – Lincoln MKT

Dotyczy pojazdów produkowanych w latach:

2010, 2011, 2012.

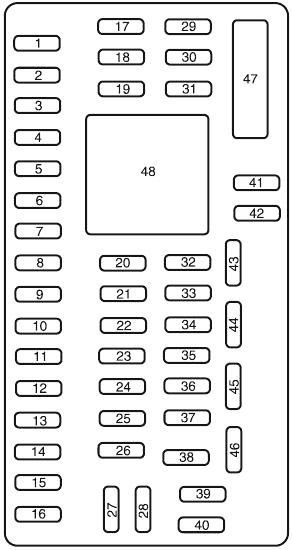

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod tablicą rozdzielczą po lewej stronie kierownicy.

Lincoln MKT (2010-2012) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30	Prawe tylne inteligentne okno
2	15	Lodówka
3	15	Przełącznik fotela kierowcy, przełączniki lędźwiowe drugiego rzędu
4	30	Prawe przednie inteligentne okno
5	10	Blokada zmiany biegów hamulca, moduł elektrycznego składania trzeciego rzędu
6	20	Kierunkowskazy
7	10	Światła mijania (lewe)
8	10	Światła mijania (prawe)
9	15	Oświetlenie wnętrza, Lampy bagażnika
10	15	Podświetlenie, lampy kałużowe
11	10	Napęd na wszystkie koła (AWD)
12	7,5	Inteligentny dostęp (IA)
13	5	Odbiornik IA, przełącznik lusterek zewnętrznych, przełącznik pozycji kolumny kierownicy, moduł fotela kierowcy, moduł drzwi kierowcy, klawiatura
14	10	Moduł elektrycznej klapy bagażnika, SYNC®, rozrywka z tyłu
15	10	Klimatyzacja, Elektroniczny panel wykończeniowy
16	15	Wyświetlacz nawigacji, ALM, dodatkowa klimatyzacja
17	20	Otwieranie okien centralne
18	20	Wzmacniacz
19	25	Wzmacniacz
20	15	Złącze łącza danych (OBD-2), silniki elektrycznie składanych siedzeń drugiego rzędu
21	15	Światła przeciwmgielne
22	15	Światła postojowe, Oświetlenie tablicy rejestracyjnej, Podświetlana aplikacja na klapę bagażnika
23	15	Reflektory świateł drogowych, przekaźnik automatycznych świateł drogowych, przekaźnik dezaktywacji świateł przeciwmgielnych
24	20	Klakson
25	10	Lampki na żądanie/lampy wewnętrzne, elektrycznie składane siedzenia drugiego rzędu, budzenie modułu sterującego układu napędowego (GTDI), przekaźnik siedzenia trzeciego rzędu
26	10	Zestaw wskaźników tablicy rozdzielczej, wyświetlacz przezierny
27	20	Wyłącznik zapłonu, IA
28	5	Wyciszenie radia
29	5	Zestaw wskaźników tablicy rozdzielczej
30	5	Dźwignia zmiany biegów
31	10	Czujnik kąta skrętu, wyświetlacz przezierny
32	10	Moduł kontroli ograniczeń
33	10	Moduł oświetlenia adaptacyjnego
34	5	Zasilanie/uruchamianie nadwozia z przodu
35	10	Kanały uruchamiania/uruchamiania modułu nadwozia
36	5	Nie używany (zapasowy)
37	10	Uruchom moduł sterujący układu napędowego, przekaźnik paliwa
38	20	Światła postojowe do holowania przyczepy
39	20	Moduł sterowania dźwiękiem
40	20	Zapalniczka
41	15	Opóźnione zasilanie akcesoriów
42	10	Nie używany (zapasowy)
43	10	Dodatkowa dmuchawa, tylna wycieraczka, czujnik deszczu
44	10	Światła cofania przyczepy holowniczej
45	5	Wycieraczka przednia, dmuchawa przednia, przekaźnik wycieraczek
46	7,5	Czujnik klasyfikacji pasażerów (OCS), Wskaźnik dezaktywacji poduszki powietrznej pasażera (PADI), Moduł przedniego interfejsu sterowania
47	30	Wyłącznik automatyczny: nie używany
Przekaźnik
48	Opóźnione akcesoria

Zobacz także: Lincoln Navigator (U228) (2003-2006) - skrzynka bezpieczników i przekaźników

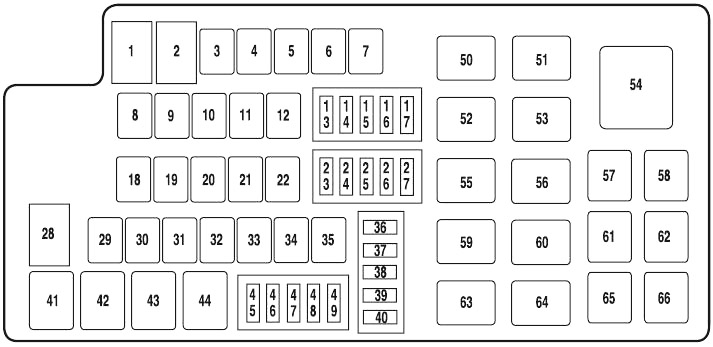

Schemat skrzynki bezpieczników komory silnika

Skrzynka rozdzielcza znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Lincoln MKT (2010-2012) - skrzynka bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	–	Nieużywany
2	–	Nieużywany
3	30	Sterownik hamulca holowniczego przyczepy
4	40	Przekaźnik wycieraczek (przód i tył)
5	30	Elektryczny fotel pasażera
6	30	Falownik 110V AC
7	30	Moduł tylnego siedzenia klimatyzacji
8	30	Moduł przedniego fotela klimatyzacji
9	40	Pompa układu przeciwblokującego (ABS).
10	30	Rozrusznik
11	30	Moduł sterujący układu napędowego (PCM) moc pojazdu
12	20	Zawór ABS
13	20	Prawy reflektor wyładowczy dużej intensywności (HID).
14	10	Włącznik/wyłącznik hamulca (BOO), przekaźnik adaptacyjnego tempomatu
15	15	Automatyczne światła drogowe, tempomat adaptacyjny
16	20	Lewy reflektor HID
17	10	Czujnik alternatora
18	30	Elektrycznie sterowane fotele trzeciego rzędu
19	20	Gniazdo zasilania konsoli przedniej
20	40	Odmrażacz tylnej szyby, podgrzewane lusterka
21	20	Gniazdo zasilania konsoli tylnej
22	40	Ładowanie akumulatora holowania przyczepy, bezpiecznik świateł stopu/kierunkowskazów przyczepy 45 mocy
23	10	PCM utrzymuje moc, odpowietrznik kanistra, cewka przekaźnika
24	10	Sprzęgło klimatyzacji
25	20	Tylny punkt zasilania
26	15	Lampy zapasowe
27	15	Przekaźnik paliwa (moduł sterownika pompy paliwa, pompa paliwa)
28	80	Wentylator chłodzący
29	30	Lewa tylna inteligentna szyba, moduł dachu panoramicznego, moduł osłony przeciwsłonecznej
30	30	Lewa przednia inteligentna szyba
31	40	Pomocniczy silnik dmuchawy
32	30	Silnik fotela kierowcy, moc silnika pamięci
33	30	Przekaźnik pracy/rozruchu
34	30	Elektryczna klapa bagażnika
35	40	Przednia dmuchawa klimatyzacji
36	25	Moduł wycieraczki tylnej (bezpiecznik wtórny)
37	15	Pompa spryskiwacza
38	10	Światła cofania przyczepy holowniczej
45	20	Światła stopu/kierunkowskazu przyczepy (bezpiecznik dodatkowy)
46	15	Moc pojazdu PCM 2, Moc pojazdu 3
47	20	Moc pojazdu PCM 1
48	15	Zasilanie pojazdu PCM 4 (cewka na wtyczkach)
49	10	Podgrzewane lusterka (bezpiecznik wtórny)
Dioda
39	Dioda silnika pompy paliwa
40	Zintegrowana dioda startowa jednym dotknięciem
Przekaźnik
41	Lampka postojowa do holowania przyczepy
42	Lampka zatrzymania holowania/kierunkowskazu przyczepy (lewa)
43	Lampka zatrzymania holowania/kierunkowskazu przyczepy (prawa)
44	Przekaźnik świateł cofania
50	Silnik dmuchawy
51	Dezaktywacja świateł przeciwmgłowych
52	Rozrusznik
53	Adaptacyjny tempomat
54	Elektrycznie sterowane fotele trzeciego rzędu
55	Wycieraczki (przód)
56	Odmrażacz tylnej szyby, Podgrzewane lusterka
57	Nieużywany
58	Nieużywany
59	Pomocniczy silnik dmuchawy
60	Ładowanie akumulatora holowania przyczepy
61	Lodówka
62	Automatyczne światła drogowe
63	Uruchom
64	PCM
65	Sprzęgło klimatyzacji
66	Pompa paliwowa
